Stropni nosač US 7 A2
Type US 7 K 50 A2
Item no. 6338631
EAN 4012196185597
Item no. / Type
Duljina
Smallest selling unit: 1 Komada
1Komada
Komada
Description

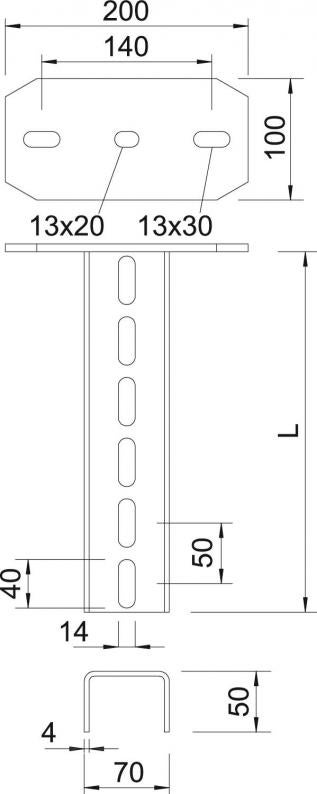

Stropni nosač (U-profil) sa zavarenom stopom.
Za pričvršćivanje na vodoravne betonske stropove i čelične nosače. Kod primjene konzole širine od 400 mm ili montaže konzole na kraju profila preporučuje se primjena odstojnika tip DSK 61.
Technical data
Dimenzije
| Duljina | 500 mm |
|---|---|
| Širina | 70 mm |
| Visina | 50 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Debljina materijala | 4 mm |
| Vrsta perforacije | 3 strane perforirane |
| Izvedba | U-profil |
| Sukladno ROHS-u | da |
| maksimalno vlačno opterećenje | 11 kN |
| Dužina konzole 200 | 8,3 kN |
| Dužina konzole 400 | 5 kN |
| Dužina konzole 600 | 3,5 kN |
| Dimenzija | 70x50x500 |
| Površina | površina naknadno obrađena |
| Materijal | Nehrđajući čelik 1.4301 |
| Boja | oplemenjeni čelik |
| Serija proizvoda | Serija US 7K |

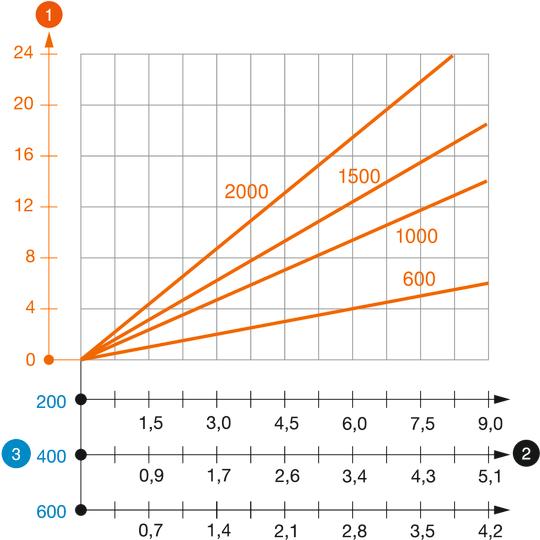

Savijanje stropnog nosača kod dozvoljenog opterećenja konzole
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
Dužina konzole u mm
Krivulja opterećenja s dužinom profila u mm
Environmental Data
| CO2 otisak (GWP) od kolijevke do vrata | 16,9844 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 16,9844 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Komad |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Pribor za montažu
Article
Type
Item no.
Amount
FRS 12x25 A2
6406750
Smallest selling unit: 25 Komada
25Komada
Komada
Item no. 6406750
Torban vijak, s podloškom i maticomType
FRS 12x25 A2
Smallest selling unit: 25 Komada
25Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (2)
Izjave (5)
Upute i pomoći (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Variants
Type
Duljina
Boja
Item no.
US 7 K 50 A2
500
oplemenjeni čelik
6338631
US 7 K 60 A2
600
oplemenjeni čelik
6338658
US 7 K 70 A2
700
oplemenjeni čelik
6338666
US 7 K 80 A2
800
oplemenjeni čelik
6338674
US 7 K 90 A2
900
oplemenjeni čelik
6338682
US 7 K 100 A2
1000
oplemenjeni čelik
6338690
US 7 K 150 A2
1500
oplemenjeni čelik
6338747
US 7 K 200 A2
2000
oplemenjeni čelik
6338801
