Stropni nosač US 3
Type US 3 K 20 A2
Item no. 6342401
EAN 4012195705352
Item no. / Type
Duljina
Smallest selling unit: 1 Komada
1Komada
Komada
Description

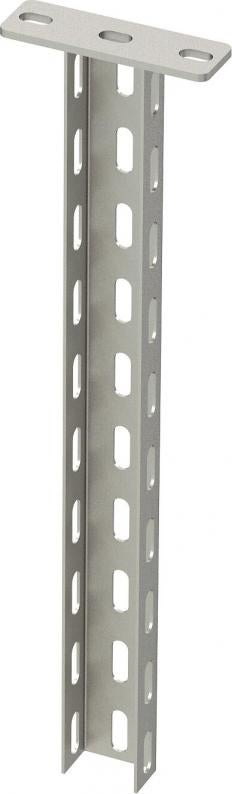

Stropni nosač (U-profil) dimenzije 50 x 30 mm sa zavarenom stopom.
Za pričvršćivanje na vodoravne betonske stropove i čelične nosače. Kod primjene konzole širine od 400 mm ili montaže konzole na kraju profila preporučuje se primjena odstojnika tip DSK 25.
Technical data
Dimenzije
| Duljina | 200 mm |
|---|---|
| Širina | 50 mm |
| Visina | 30 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Debljina materijala | 2 mm |
| Izvedba | U-profil |
| Sukladno ROHS-u | da |
| maksimalno vlačno opterećenje | 5 kN |
| Dužina konzole 200 | 2,7 kN |
| Dužina konzole 400 | 1,5 kN |
| Dimenzija | 50x30x200 |
| Površina | površina naknadno obrađena |
| Materijal | Nehrđajući čelik 1.4301 |
| Boja | oplemenjeni čelik |
| Serija proizvoda | Serija US 3K |
Savijanje stropnog nosača kod dozvoljenog opterećenja konzole
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
Dužina konzole u mm
Krivulja opterećenja s dužinom profila u mm
Environmental Data
| CO2 otisak (GWP) od kolijevke do vrata | 2,6585 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 2,6585 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Komad |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Pribor za montažu
Article
Type
Item no.
Amount
FRS 10x25 A2
6406718
Smallest selling unit: 50 Komada
50Komada
Komada
Item no. 6406718
Torban vijak, s podloškom i maticomType
FRS 10x25 A2
Smallest selling unit: 50 Komada
50Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (1)
Izjave (5)
Upute i pomoći (2)
Slike proizvoda (2)
Variants
Type
Duljina
Boja
Item no.
US 3 K 20 A2
200
oplemenjeni čelik
6342401
US 3 K 30 A2
300
oplemenjeni čelik
6342403
US 3 K 40 A2
400
oplemenjeni čelik
6342405
US 3 K 50 A2
500
oplemenjeni čelik
6342407
US 3 K 60 A2
600
oplemenjeni čelik
6342409
US 3 K 70 A2
700
oplemenjeni čelik
6342411
US 3 K 80 A2
800
oplemenjeni čelik
6342413
US 3 K 90 A2
900
oplemenjeni čelik
6342415
US 3 K 100 A2
1000
oplemenjeni čelik
6342417
