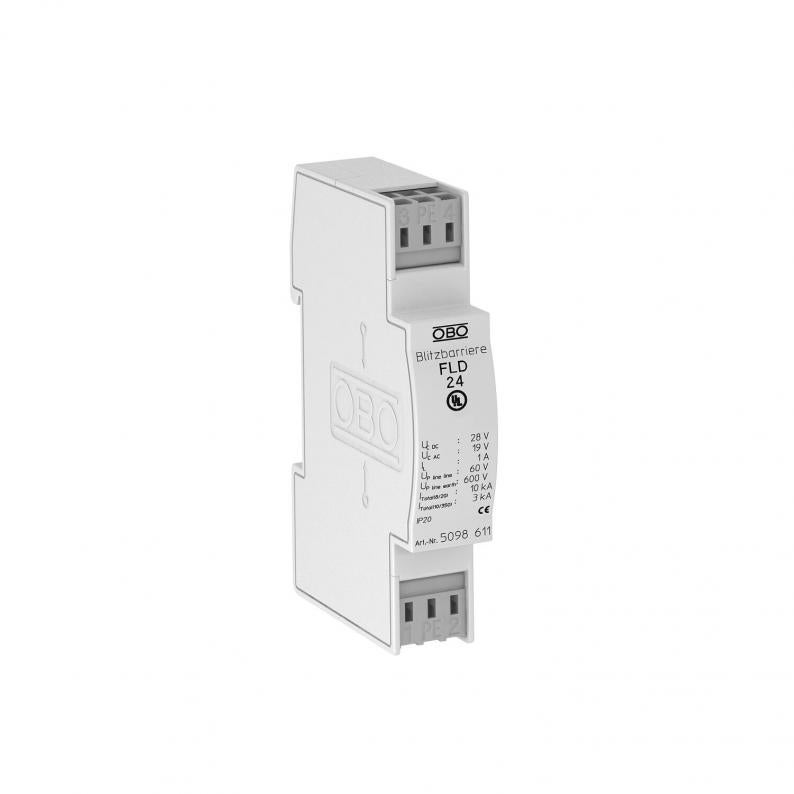

Srednja i fina zaštita za dvožilne sustave FLD 24 V

Type FLD 24

Item no. 5098611

EAN 4012195578383

Podatkovni list (PDF)

REACH Izjava o sukladnosti (PDF)

RoHS Izjava o sukladnosti (PDF)

Show all variants

Item no. / Type

5098611 / FLD 24

Broj polova

Utični sustav

Stezaljka

Najviši trajni napon AC

19 V

Najviši trajni napon DC

28 V

Smallest selling unit: 1 Komada

Komada

Description

Zaštita od prenapona za mjernu, upravljačku i regulacijsku tehniku

• Srednja i fina zaštita

• Izvedba za jednožilne sustave

• Dvostupanjski zaštitni sklop

• Sa stezaljkama za jednostavnu montažu bez vijaka

• Širine 17,5 mm

• S integriranim otporom rasterećenja

Primjena: univerzalna primjena na 35 mm montažnim profilima u svakom uobičajenom razdjelnom ormaru.

Technical data

Tehnički podaci

Broj polova	2
Dojavni kontakt	ne
Utični sustav	Stezaljka
Razina zaštite linija - linija	<60 V
Razina zaštite linija - zemlja	<600 V
Stupanj zaštite	IP20
Ispitna norma	IEC 61643-21
Kapacitet (žila-žila)	<10 nF
Kapacitet (žila-zemlja)	<1 nF
Uzemljenje preko:	stezaljka
Izvedba testirana na eksplozije	ne
Otpor instalacije	>1 MΩ
Priključak oplete	ne
Serijska indukcija po žili	120 µH ± 20 %
Jakost udarne struje žila-žila	C2: 5 kV / 2,5 kA (8/20µs)
Jakost udarne struje žila-zemlja	C2: 10 kV / 5 kA (8/20µs)
Ukupna nazivna odvodna struja (10/350)	D1: 3 kA
Ukupna nazivna odvodna struja (8/20)	10 kA
Nazivna strujna opterećenja DC	1 A
Nazivna strujna opterećenja AC	0,7 A
Najviši trajni napon AC	19 V
Najviši trajni napon DC	28 V
Nazivna odvodna struja (8/20 µs)	5 kA
Odobrenja	UL
Granična frekvencija	0,18 MHz
SPD sukladno IEC 61643-21	Razred I+II+III / D1+C2+C1
Kategorie	Tip 1+2+3 / D1+C2+C1
Sukladno ROHS-u	da
LPZ	0→3
Impulsna struja	1,5 kA
Uneseno prigušenje (insertion loss)	3 dB @ 180 kHz dB
Razvodni ormar TE (17,5 mm)	1
Maks. presjek krutog priključka	2,5 mm²
Min. presjek višežičnog priključka	0,14 mm²
Maks. presjek višežičnog priključka	2,5 mm²
Temperaturno područje korištenja, min.	-40 °C
Temperaturno područje korištenja, maks.	80 °C
Dimenzija	24V AC

Mogućnosti priključka

Min. presjek krutog priključka	0,14 mm²
Min. presjek fleksibilnog priključka	0,14 mm²
Maks. presjek fleksibilnog priključka.	2,5 mm²

Environmental Data

Pakiranje bez plastike	da

CO2 otisak (GWP) od kolijevke do vrata	0,298 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	0,298 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Komad
Declared Unit Quantity (LCA)	1
