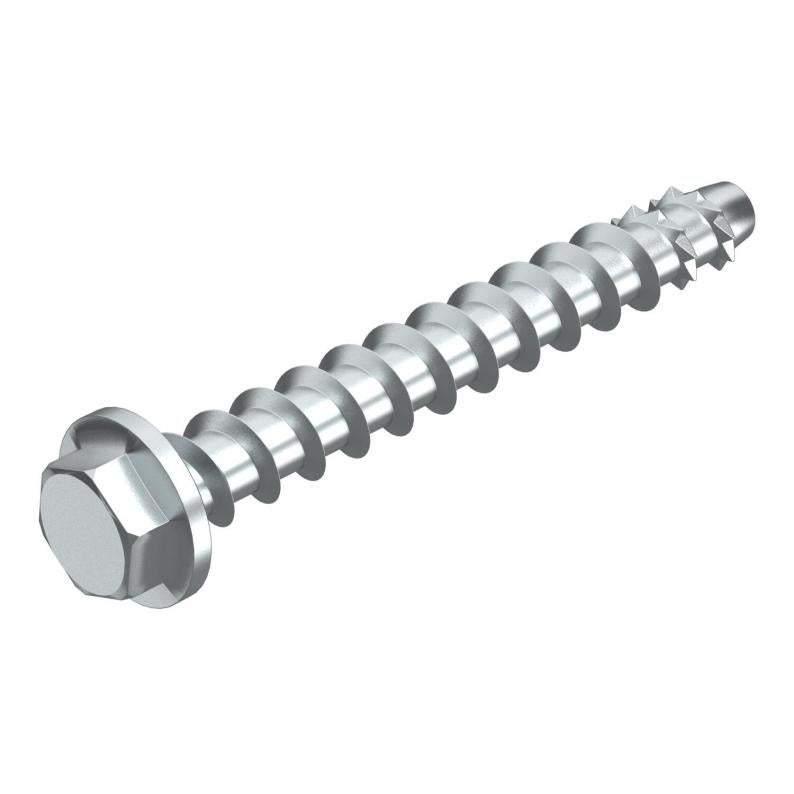

Šesterokutno sidro MMS-plus SS 10x80, s prešanom pločicom

Type MMS+ SS 10x80

Item no. 3498124

EAN 4012196559626

Podatkovni list (PDF)

Izjava o sukladnosti (PDF)

RoHS Izjava o sukladnosti (PDF)

REACH Izjava o sukladnosti (PDF)

Show all variants

Item no. / Type

3498124 / MMS+ SS 10x80

Duljina

80 mm

Dimenzije

10 x 80

Širina ključa

Spajanje pomoću vijaka

šesterokutni (heksagonalni)

Min. promjer bušenja

8 mm

Dužina tiple

80 mm

Promjer glave

19 mm

Smallest selling unit: 25 Komada

Komada

Description

Sidreni vijak za beton, za direktnu montažu bez tiple u puknutom i nepuknutom betonu te zidu. Sa šesterokutnom proširenom glavom za prihvat velikih tereta. Prikladno za pričvršćivanje stropnih nosača i zidnih konzola.

Proizvod ispitan sukladno EAD, s CE oznakom, Europskom tehničkom ocjenom (ETA) i potvrdom o sukladnosti. Nosivost pod požarnim opterećenjem ispunjava razred vatrootpornosti R120.

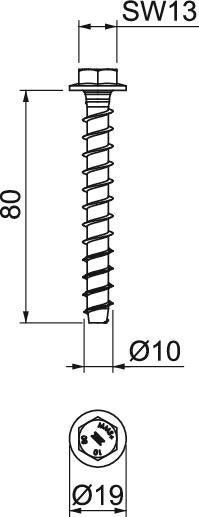

Technical data

Dimenzije

Duljina	80 mm
Mjera L	80 mm

Tehnički podaci

Navoj	10
kaljeno	da
Izvedba tipli/čavla/vijaka	Spiralni čep
Dimenzije	10 x 80
Debljina stezanja	30 mm
Širina ključa	13
Promjer navoja ST	10
Oblik glave	šesterokutni (heksagonalni)
Spajanje pomoću vijaka	šesterokutni (heksagonalni)
Sukladno ROHS-u	da
Min. promjer bušenja	8 mm
Dubina provrta	60 mm
Dužina tiple	80 mm
Promjer glave	19 mm
Dimenzija	10x80mm
Površina	galvanski pocinčano
Materijal	Čelik
Boja	cink
ETA procjena potresa	C1
Fire resistance class EN 13501-1	R30, R60, R90, R120
