Sabirnica za izjednačenje potencijala za vanjsku montažu, postolje metalno
Type 1809 AM
|Item no. 5015105
|EAN 4012196587292
Item no. / Type
5015105 / 1809 AM
Duljina
188 mm
Širina
52 mm
Visina
44,5 mm
Boja
crno
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Vodilica za izjednačavanje potencijala za izjednačavanje potencijala prema normi DIN VDE 0100-410/-540 i za izjednačavanje potencijala za zaštitu od udara munje prema normi DIN VDE 0185-305
• Poklopac od polistirena
• Čelična podna ploča, površina cink-željezo
• Boja: crna, otporna na UV zračenje
• Vijci i nadvoji od VA-a
• opteretivost strujom munje do 100 kA (10/350)
Mogućnosti priključka:
• 7 x jednožilni ili višežilni vodiči 2,5 – 25 mm² ili finožični vodiči s kabelskom završnom čahurom do 16 mm² (maks. Ø 7 mm)
• 1 okrugli vodič Rd 8 – 10
1 x plosnati vodič do FL30 ili okrugli vodič Rd 8 – 10
• Poklopac od polistirena
• Čelična podna ploča, površina cink-željezo
• Boja: crna, otporna na UV zračenje
• Vijci i nadvoji od VA-a
• opteretivost strujom munje do 100 kA (10/350)
Mogućnosti priključka:
• 7 x jednožilni ili višežilni vodiči 2,5 – 25 mm² ili finožični vodiči s kabelskom završnom čahurom do 16 mm² (maks. Ø 7 mm)
• 1 okrugli vodič Rd 8 – 10
1 x plosnati vodič do FL30 ili okrugli vodič Rd 8 – 10
Technical data

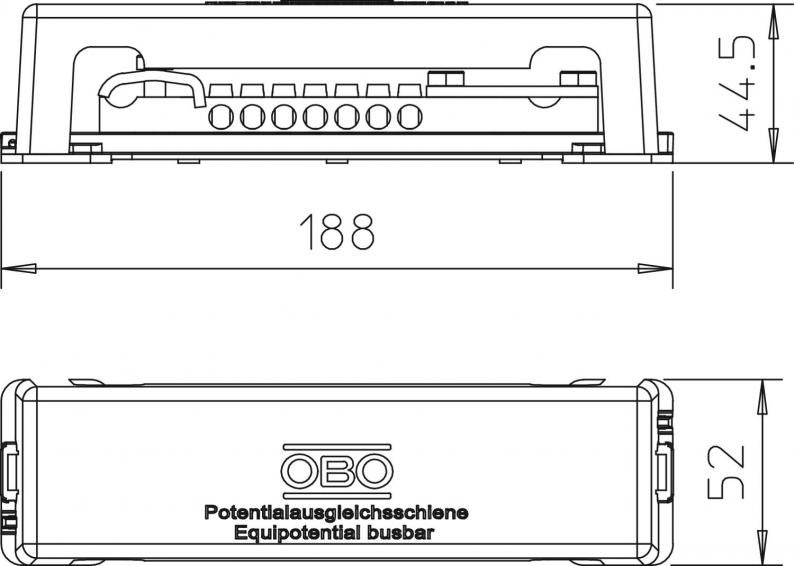

Dimenzije
| Duljina | 188 mm |
|---|---|
| Širina | 52 mm |
| Visina | 44,5 mm |
Tehnički podaci
| Broj priključaka okruglog vodiča ukupno | 1 |
|---|---|
| Broj priključaka okruglog vodiča 8 mm | 0 |
| Broj priključaka okruglog vodiča 10 mm | 0 |
| Broj priključaka okruglog vodiča 8-10 mm | 1 |
| Broj priključaka plosnatog vodiča do 30 mm | 1 |
| Broj priključaka plosnatog vodiča do 40 mm | 0 |
| Broj priključaka vodiča do 6 mm² kruti | 0 |
| Broj priključaka vodiča do 16 mm² kruti | 0 |
| Broj priključaka vodiča do 25 mm² kruti | 7 |
| Broj priključaka vodiča do 95 mm² kruti | 0 |
| Materijal kontaktnog profila | mjed |
| Materijal stezaljke | Čelik |
| Površina profila | niklano |
| Površina stezaljke | galvanski pocinčano |
| Izvedba | s poklopcem |
| Opterećenje strujom munje | H/100 kA |
| Sukladno ROHS-u | izuzeti |
| Oblik | Fiksna izvedba |
| Dimenzija | 188mm |
| Materijal | Nehrđajući čelik 1.4301 |
| Boja | crno |
Environmental Data
| Pakiranje bez plastike | da |
|---|
| CO2 otisak (GWP) od kolijevke do vrata | 1,0545 kg CO2e / 1 Komad |
|---|
