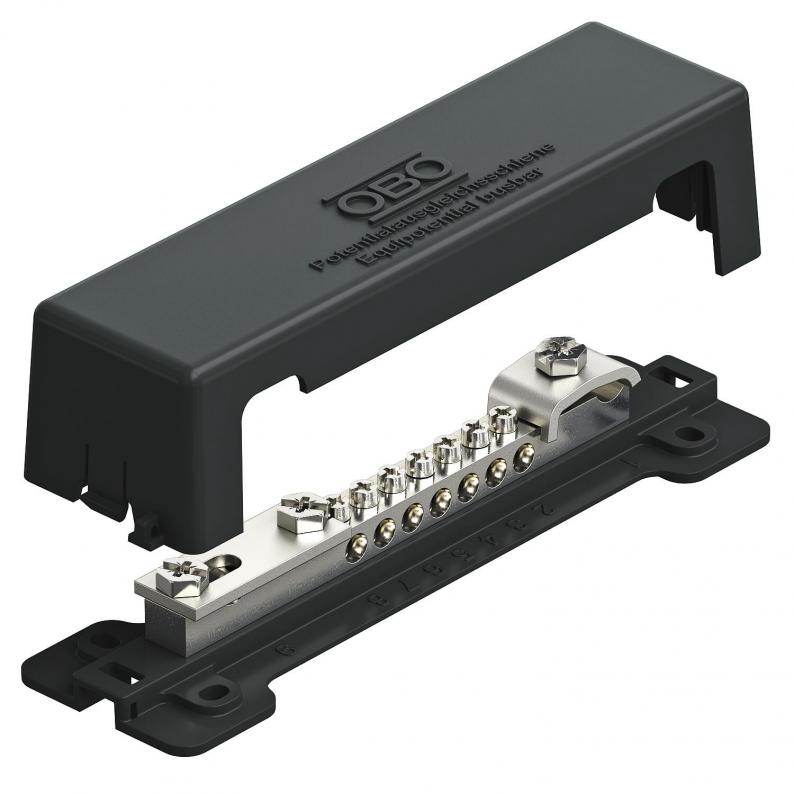

Sabirnica za izjednačenje potencijala za vanjsku montažu

Type 1809 A

Item no. 5015111

EAN 4012195959427

Podatkovni list (PDF)

Izjava o sukladnosti (PDF)

REACH Izjava o sukladnosti (PDF)

Show all variants

Item no. / Type

5015111 / 1809 A

Duljina

188 mm

Širina

52 mm

Visina

44,5 mm

Boja

crno

Smallest selling unit: 1 Komada

Komada

Description

Vodilica za izjednačavanje potencijala za izjednačavanje potencijala prema normi DIN VDE 0100-410/-540 i za izjednačavanje potencijala za zaštitu od udara munje prema normi DIN VDE 0185-305

• Poklopac i temeljna ploča od polistirena
• Boja: crna, otporna na UV zračenje
• Vijci i nadvoji od VA-a
• opteretivost strujom munje do 50 kA (10/350)

Mogućnosti priključka:
• 7 x jednožilni ili višežilni vodiči 2,5 – 25 mm² ili finožični vodiči s kabelskom završnom čahurom do 16 mm² (maks. Ø 7 mm)
• 1 okrugli vodič Rd 8 – 10
1 x plosnati vodič do FL30 ili okrugli vodič Rd 8 – 10

Technical data

Dimenzije

Duljina	188 mm
Širina	52 mm
Visina	44,5 mm

Tehnički podaci

Izolator	da
Broj priključaka okruglog vodiča ukupno	1
Broj priključaka okruglog vodiča 8 mm	0
Broj priključaka okruglog vodiča 10 mm	0
Broj priključaka okruglog vodiča 8-10 mm	1
Broj priključaka plosnatog vodiča do 30 mm	1
Broj priključaka plosnatog vodiča do 40 mm	0
Broj priključaka vodiča do 6 mm² kruti	0
Broj priključaka vodiča do 16 mm² kruti	0
Broj priključaka vodiča do 25 mm² kruti	7
Broj priključaka vodiča do 95 mm² kruti	0
Materijal kontaktnog profila	mjed
Materijal stezaljke	Čelik
Površina profila	niklano
Površina stezaljke	galvanski pocinčano
Izvedba	s poklopcem
Opterećenje strujom munje	N/50 kA
Sukladno ROHS-u	izuzeti
Oblik	Fiksna izvedba
Dimenzija	50x5mm
Materijal	Nehrđajući čelik 1.4301
Boja	crno

Environmental Data

Pakiranje bez plastike	da

CO2 otisak (GWP) od kolijevke do vrata	0,9056 kg CO2e / 1 Komad
