Sabirnica za izjednačenje potencijala za industriju BigBar
Type 1802 8 CU
Item no. 5015836
EAN 4012195699347
Item no. / Type
Duljina
Širina
Visina
Broj priključaka
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Sabirnica za izjednačenje potencijala prema DIN VDE 0100-410/-540 kao i izjednačenje potencijala zaštite od udara munje prema DIN VDE 0185-305 (IEC 62305)
• Izolirane nožice
• Brza i jednostavna montaža vodiča uz pomoću vijaka M10
• S tiplama i vijcima za montažu na zid
• S opružnom podloškom (DIN 137) za osiguranje vijaka od popuštanja (npr. zahtijeva se kod primjene na otvorenom i u industriji)
• Izolirane nožice
• Brza i jednostavna montaža vodiča uz pomoću vijaka M10
• S tiplama i vijcima za montažu na zid
• S opružnom podloškom (DIN 137) za osiguranje vijaka od popuštanja (npr. zahtijeva se kod primjene na otvorenom i u industriji)
Technical data

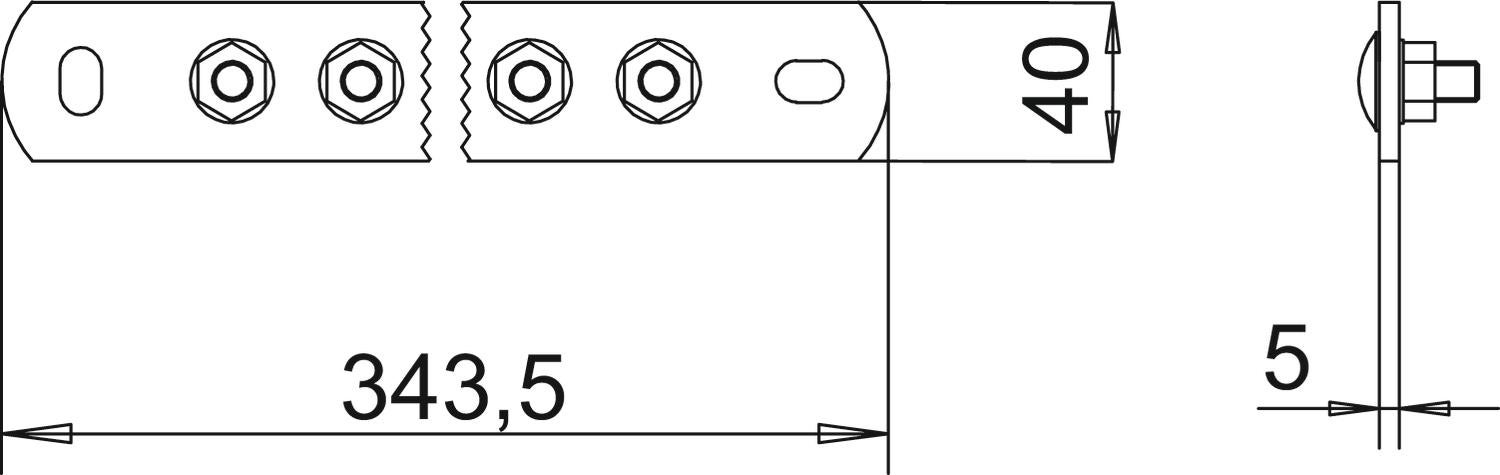

Dimenzije
| Duljina | 343,5 mm |
|---|---|
| Širina | 40 mm |
| Visina | 5 mm |
Tehnički podaci
| Broj priključaka | 8 |
|---|---|
| Izolator | da |
| Broj priključaka okruglog vodiča ukupno | 8 |
| Broj priključaka okruglog vodiča 8 mm | 0 |
| Broj priključaka okruglog vodiča 10 mm | 0 |
| Broj priključaka okruglog vodiča 8-10 mm | 0 |
| Broj priključaka plosnatog vodiča do 30 mm | 0 |
| Broj priključaka plosnatog vodiča do 40 mm | 0 |
| Broj priključaka vodiča do 6 mm² kruti | 0 |
| Broj priključaka vodiča do 16 mm² kruti | 0 |
| Broj priključaka vodiča do 25 mm² kruti | 0 |
| Broj priključaka vodiča do 95 mm² kruti | 0 |
| Materijal kontaktnog profila | bakar |
| Materijal stezaljke | bakar |
| Izvedba | samo stezaljka |
| Opterećenje strujom munje | H/100 kA |
| Sukladno ROHS-u | da |
| Oblik | Fiksna izvedba |
| Dimenzija | 8xM10 |
| Materijal | bakar |
| Serija proizvoda | Ex |
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|
| CO2 otisak (GWP) od kolijevke do vrata | 3,9553 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 3,9553 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Komad |
| Declared Unit Quantity | 1 |
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
1802 KL
5015890
Smallest selling unit: 1 Komada
1Komada
Komada
Item no. 5015890
Premosnik za sabirnicu za izjednačenje potencijalaType
1802 KL
Smallest selling unit: 1 Komada
1Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (2)
Izjave (4)
Upute i pomoći (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (2)
Variants
Type
Duljina
Širina
Visina
Broj priključaka
Item no.
1802 6 CU
278,5
40
5
6
5015832
1802 8 CU
343,5
40
5
8
5015836
1802 10 CU
408,5
40
5
10
5015842
1802 12 CU
473,5
40
5
12
5015844
1802 14 CU
538,5
40
5
14
5015847
1802 20 CU
733,5
40
5
20
5015849
1802 DC 5+1 CU
505
40
85
6
5015870
1802 DC 5+5 CU
605
40
85
10
5015874
Duljina
Visina
Broj priključaka
1802 6 CU
Item no.
5015832
Duljina
278,5
Širina
40
Visina
5
Broj priključaka
6
1802 8 CU
Item no.
5015836
Duljina
343,5
Širina
40
Visina
5
Broj priključaka
8
1802 10 CU
Item no.
5015842
Duljina
408,5
Širina
40
Visina
5
Broj priključaka
10
1802 12 CU
Item no.
5015844
Duljina
473,5
Širina
40
Visina
5
Broj priključaka
12
1802 14 CU
Item no.
5015847
Duljina
538,5
Širina
40
Visina
5
Broj priključaka
14
1802 20 CU
Item no.
5015849
Duljina
733,5
Širina
40
Visina
5
Broj priključaka
20
1802 DC 5+1 CU
Item no.
5015870
Duljina
505
Širina
40
Visina
85
Broj priključaka
6
1802 DC 5+5 CU
Item no.
5015874
Duljina
605
Širina
40
Visina
85
Broj priključaka
10
