Sabirnica za izjednačenje potencijala za EX-zonu 1/21, 2/22
Type EX PAS 5
|Item no. 5015265
|EAN 4012196427628
Item no. / Type
Duljina
Širina
Visina
Broj priključaka
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Za izjednačenje potencijala bez iskri prema DIN VDE 0100-410/-540 te izjednačenje potencijala zaštite od munje bez iskrenja prema normi VDE 0185-305 (IEC 62305) u postrojenjima prema normi VDE 0165-1 (IEC/EN 60079-14)
• za primjenu u područjima neposredne opasnosti od eksplozije zona 1 i 2/21 i 22
• testirano prema grupi IIC
• Razred opteretivosti strujom munje H (100 kA) prema VDE 0185-561-1 (IEC / EN 62561-1)
• UV postojano, izolirano postolje bez halogena
• s opružnom policom za pričvršćivanje vijaka protiv samootpuštanja prema normi VDE 0185-305-3 Dopuna 2
• pogodno za unutarnju i vanjsku upotrebu
• za primjenu u područjima neposredne opasnosti od eksplozije zona 1 i 2/21 i 22
• testirano prema grupi IIC
• Razred opteretivosti strujom munje H (100 kA) prema VDE 0185-561-1 (IEC / EN 62561-1)
• UV postojano, izolirano postolje bez halogena
• s opružnom policom za pričvršćivanje vijaka protiv samootpuštanja prema normi VDE 0185-305-3 Dopuna 2
• pogodno za unutarnju i vanjsku upotrebu
Technical data

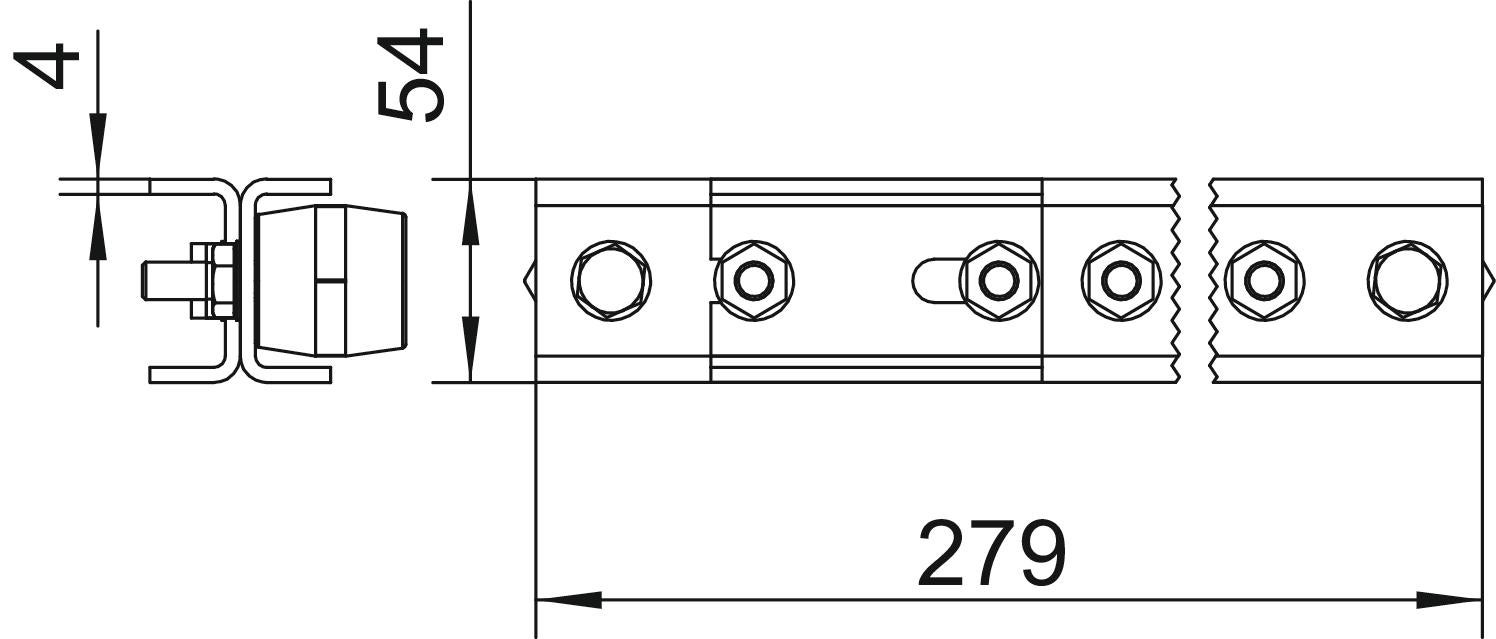

Dimenzije
| Duljina | 279 mm |
|---|---|
| Širina | 54 mm |
| Visina | 4 mm |
Tehnički podaci
| Broj priključaka | 5 |
|---|---|
| Izolator | da |
| Broj priključaka okruglog vodiča ukupno | 5 |
| Broj priključaka okruglog vodiča 8 mm | 0 |
| Broj priključaka okruglog vodiča 10 mm | 0 |
| Broj priključaka okruglog vodiča 8-10 mm | 0 |
| Broj priključaka plosnatog vodiča do 30 mm | 0 |
| Broj priključaka plosnatog vodiča do 40 mm | 1 |
| Broj priključaka vodiča do 6 mm² kruti | 0 |
| Broj priključaka vodiča do 16 mm² kruti | 0 |
| Broj priključaka vodiča do 25 mm² kruti | 0 |
| Broj priključaka vodiča do 95 mm² kruti | 0 |
| Materijal kontaktnog profila | Nehrđajući čelik (V2A) |
| Materijal stezaljke | Nehrđajući čelik (V2A) |
| Izvedba | samo stezaljka |
| Opterećenje strujom munje | H/100 kA |
| Sukladno ROHS-u | da |
| Oblik | Fiksna izvedba |
| Dimenzija | 5xM10 |
| Materijal | Nehrđajući čelik 1.4301 |
| Serija proizvoda | Ex |
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|---|
| Pakiranje bez plastike | da |
| CO2 otisak (GWP) od kolijevke do vrata | 7,7523 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 7,7523 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Komad |
| Declared Unit Quantity (LCA) | 1 |
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (4)
Izjave (4)
Certifikati (1)
Upute i pomoći (2)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Variants
Type
Duljina
Širina
Visina
Broj priključaka
Item no.
EX PAS 5
279
54
4
5
5015265
EX PAS 10
441
54
4
10
5015270
Duljina
Broj priključaka
EX PAS 5
Item no.
5015265
Duljina
279
Širina
54
Visina
4
Broj priključaka
5
EX PAS 10
Item no.
5015270
Duljina
441
Širina
54
Visina
4
Broj priključaka
10
