Redukcija, metrički navoj
Type 107 R M20-12 PA
Item no. 2030616
EAN 4012195377412
Item no. / Type
Navoj metrički unutarnji
Navoj metrički vanjski
Širina ključa
Smallest selling unit: 100 Komada
100Komada
Komada
Description

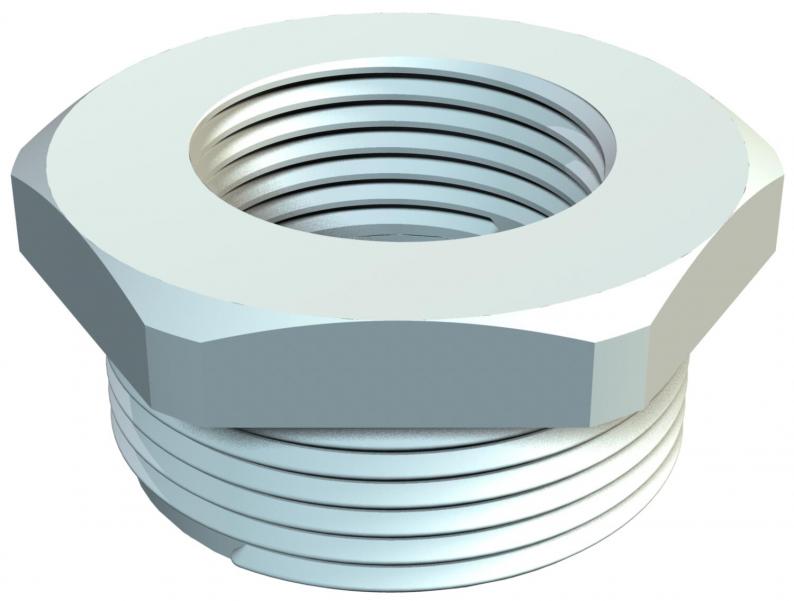

Redukcija s metričkim unutarnjim i vanjskim navojem za montažu plastičnih kabelskih vijčanih spojeva na kućištima. Stupanj zaštite IP54 bez dodatne priključne brtve. Stupanj zaštite do IP68 moguć je s dodatnom priključnom brtvom, npr. O-prstenom ili plosnatim prstenom.
Technical data

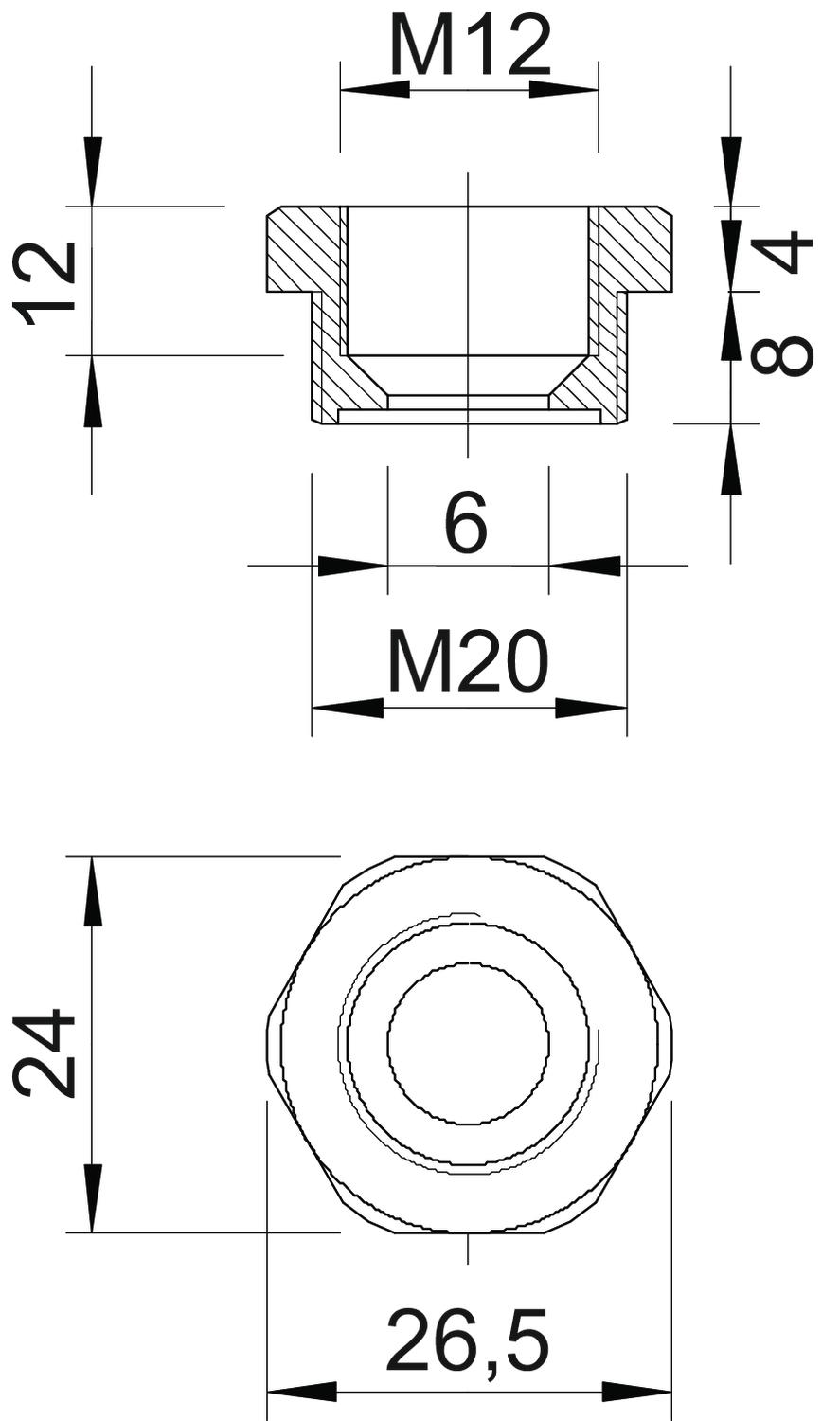

Dimenzije
| Mjera L | 12 mm |
|---|---|
| Mjera L1 | 8 mm |
| Mjera L2 | 4 mm |
| Mjera L3 | 12 mm |
| Mjera e | 26,5 mm |
Tehnički podaci
| bez halogena | da |
|---|---|
| zaštićeno od eksplozije | ne |
| Vrsta navoja unutarnji navoj | metrički |
| Vrsta navoja vanjski navoj | metrički |
| Navoj metrički unutarnji | 12 |
| Navoj metrički vanjski | 20 |
| niklano | ne |
| Širina ključa | 24 |
| Sukladno ROHS-u | da |
| Duljina navoja | 8 mm |
| Dimenzija | M20-M12 |
| Materijal | Poliamid |
| Boja | svijetlo siva; RAL 7035 |
| Serija proizvoda | V-TEC VM |
Environmental Data
| Pakiranje bez plastike | da |
|---|
| CO2 otisak (GWP) od kolijevke do vrata | 0,0157 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,0157 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Komad |
| Declared Unit Quantity | 1 |
Downloads
0 selected
Podatkovni list (1)
Izjave (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Variants
Type
Navoj metrički unutarnji
Navoj metrički vanjski
Širina ključa
Item no.
107 R M20-12 PA
12
20
24
2030616
107 R M20-16 PA
16
20
24
2030619
107 R M25-12 PA
12
25
29
2030624
107 R M25-16 PA
16
25
29
2030626
107 R M25-20 PA
20
25
29
2030628
107 R M32-12 PA
12
32
36
2030632
107 R M32-16 PA
16
32
36
2030634
107 R M32-20 PA
20
32
36
2030637
107 R M32-25 PA
25
32
36
2030640
107 R M40-16 PA
16
40
46
2030643
107 R M40-20 PA
20
40
46
2030646
107 R M40-25 PA
25
40
46
2030649
107 R M40-32 PA
32
40
46
2030652
107 R M50-20 PA
20
50
55
2030655
107 R M50-25 PA
25
50
55
2030659
107 R M50-32 PA
32
50
55
2030661
107 R M50-40 PA
40
50
55
2030664
107 R M63-25 PA
25
63
68
2030667
107 R M63-32 PA
32
63
68
2030670
107 R M63-40 PA
40
63
68
2030673
107 R M63-50 PA
50
63
68
2030675
