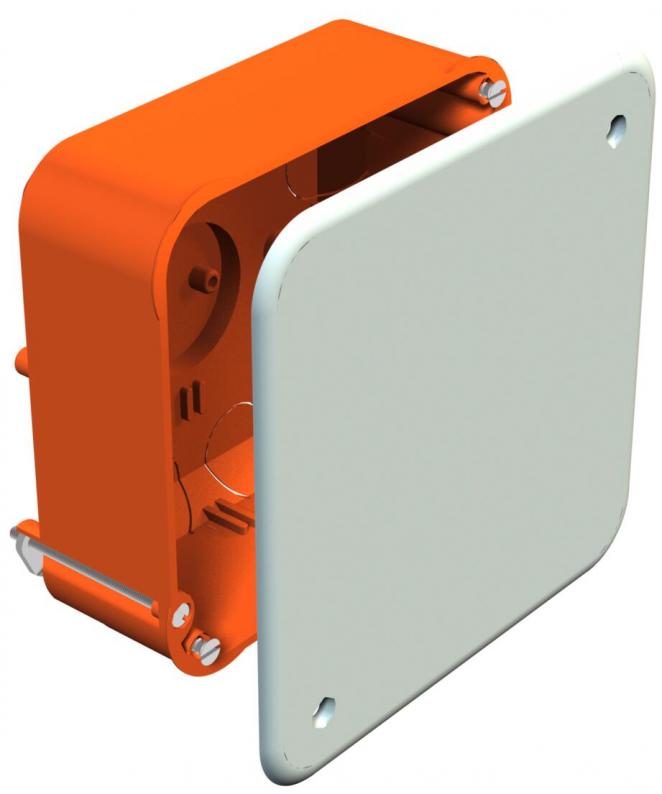

Razvodna kutija za šuplje zidove, s ugradbenom dubinom od najmanje 50 mm, za debljinu ploče od 7 – 35 mm. S bijelim poklopcem i vijcima. Prikladna za ugradnju standardnih montažnih profila za redne stezaljke.

• 8 ulaza Ø 20 mm
• 8 ulaza za NYM kabel 3 x 1,5 mm²
• 4 ulaza za podatkovne kabele (mali napon)
Prema IEC 60670-1, IEC 60670-22 i DIN 49073-1.

Technical data

Dimenzije

Duljina	105 mm
Širina	105 mm
Visina	50 mm

Tehnički podaci

Vrsta uvoda	NYM vodovi, podatkovni kabeli i savitljive rebraste cijevi
otporno na udarce	ne
Min. visina poda	50 mm
Prikladno za debljinu ploča min.	7 mm
Prikladno za debljinu ploča maks.	35 mm
bez halogena	da
Broj ulaza	20
Uvođenje odostraga	da
Stupanj zaštite	IP30
Mogućnost plombiranja	ne
Očuvanje funkcije	bez
Vrsta provoda kućišta	utisnuti otvori
Sa zakriljenjem	ne
za promjere cijevi	20 mm
S vijcima	da
Zrakonepropusno	ne
Uz krilcima za pričvr.	ne
Potpornji	bez
Maks. Presjek vodiča	4 mm²
Min. nazivni presjek	2,5 mm²
Maks. nazivni presjek	4 mm²
Oblik	kvadratno
Oprema	bez
Poklopac	neprozirno
Pričvršćenje poklopca	navijano
Sukladno ROHS-u	da
vatrootporan	prema VDE 0471/DIN 695 dio 2-1, temperatura ispitivanja 850 °C
Dimenzija	105x105x50
Materijal	Polipropilen
Boja	narančasta
Nazivni napon	400 V
Serija proizvoda	Serija WIN

Environmental Data

Pakiranje u potpunosti od recikliranog kartona	da
Pakiranje bez plastike	da

CO2 otisak (GWP) od kolijevke do vrata	0,0122 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	0,0122 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Komad
Declared Unit Quantity (LCA)	1
