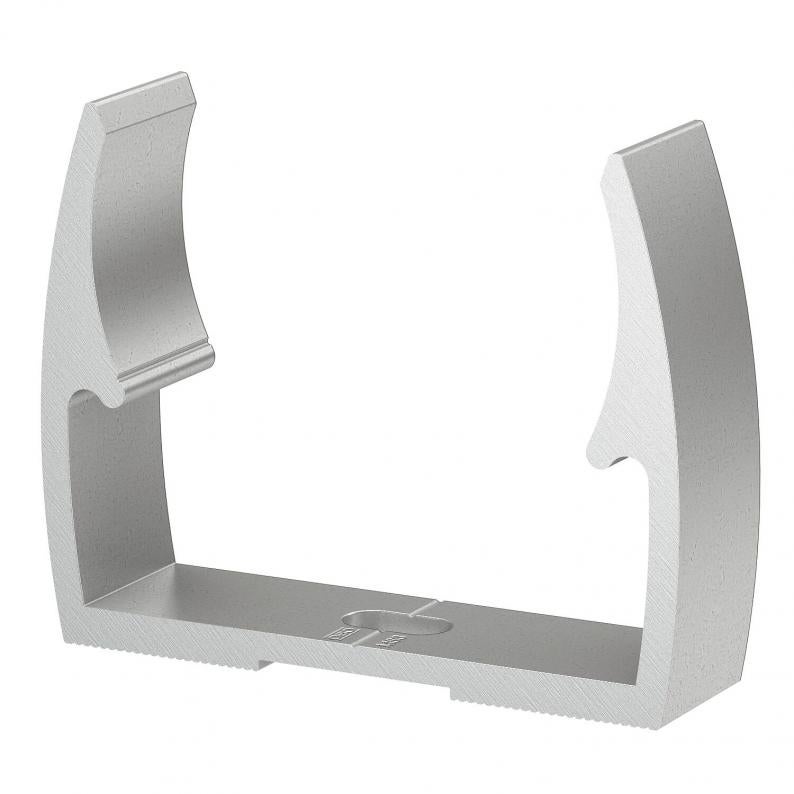

Quick-obujmica, aluminij
Type ALQ M16
|Item no. 2149916
|EAN 4012196409235
Item no. / Type
Veličina
Smallest selling unit: 100 Komada
100Komada
Komada
Description
OBO Quick obujmica, tip ALQ M, za sve metričke aluminijske cijevi i za lake i teške izolacijske cijevi. Prikladno za pričvršćivanje OBO sustava cijevi., materijal: aluminij.
Pomoć za centriranje cijevi omogućava optimalno postavljanje cijevi te zakreće obujmicu u pravilan položaj
Uzdužni otvor za pričvršćivanje vijcima ili udarnim tiplama omogućuje poravnavanje obujmice.
Preporučena udaljenost montaže 50-60cm.
Pomoć za centriranje cijevi omogućava optimalno postavljanje cijevi te zakreće obujmicu u pravilan položaj
Uzdužni otvor za pričvršćivanje vijcima ili udarnim tiplama omogućuje poravnavanje obujmice.
Preporučena udaljenost montaže 50-60cm.
Technical data
Dimenzije
| Mjera A | 22 mm |
|---|---|
| Mjera B | 18 mm |
| Mjera H | 25 mm |
| Mjera F | 9,5 mm |
| Mjera h | 18,5 mm |
| Mjera e | 5,1 mm |
Tehnički podaci
| Veličina | 16 |
|---|---|
| bez halogena | ne |
| Vrijednosti izvlačenja | 55 N |
| Otporne na UV zračenje | da |
| Može se nizati | ne |
| zatvoreno | ne |
| Broj kablova/cijevi | 1 |
| S umetkom | ne |
| Vrsta pričvršćivanja | Rupa s navojem |
| Područje zatezanja D min. | 16 mm |
| Područje zatezanja D maks. | 16 mm |
| Temperaturno područje korištenja, min. | -25 °C |
| Temperaturno područje korištenja, maks. | 90 °C |
| Dimenzija | M16 |
| Materijal | Aluminij |
| Resistance to impact | 2 J |
| Resistance to lateral load | 105 N |
| Resistance to axial load | 15 N |
| Resistance against corrosion | visoko |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 0,1324 kg CO2e / 1 Komad |
|---|
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (2)
Izjave (4)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Variants
Type
Veličina
Item no.
ALQ M16
16
2149916
ALQ M20
20
2149920
ALQ M25
25
2149925
ALQ M32
32
2149932
ALQ M40
40
2149940
ALQ M50
50
2149950
ALQ M63
63
2149963
