Protupožarna obujmica za cijevi, s 4 pričvrsne pločice
Type TCX-063
|Item no. 7202204
|EAN 4012195856603
Item no. / Type
za min. promjere cijevi
za maks. promjere cijevi
Mjera d
Mjera d min.
Mjera h
Smallest selling unit: 1 Komada
1Komada
Komada
Description

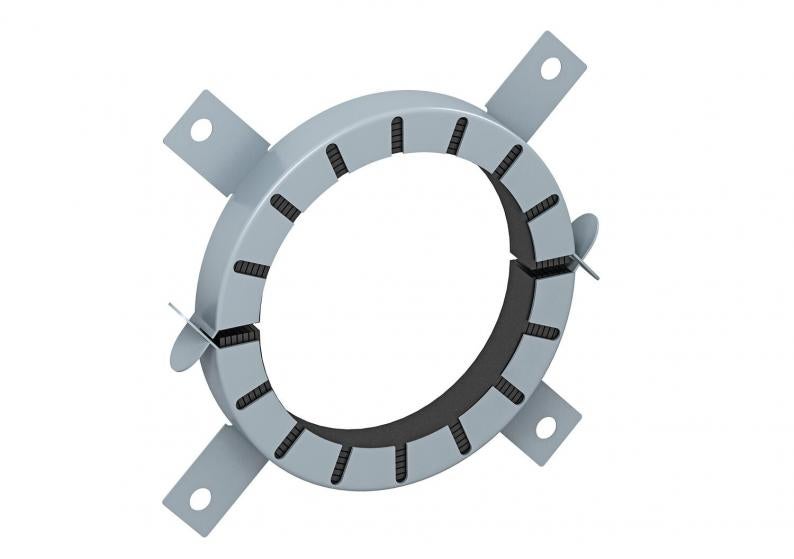

Protupožarna obujmica za gorive cijevi.
U čelično-limenom kućištu nalaze se vatrostalni umetci koji u slučaju požara ekspandiraju te velikim pritiskom zatvaraju termoplasične cijevi. Unutarnja primjena. Pričvršćivanje s pomoću tipli ili navojnih šipki M6 do veličine 75, nakon toga M8.
U čelično-limenom kućištu nalaze se vatrostalni umetci koji u slučaju požara ekspandiraju te velikim pritiskom zatvaraju termoplasične cijevi. Unutarnja primjena. Pričvršćivanje s pomoću tipli ili navojnih šipki M6 do veličine 75, nakon toga M8.
Technical data

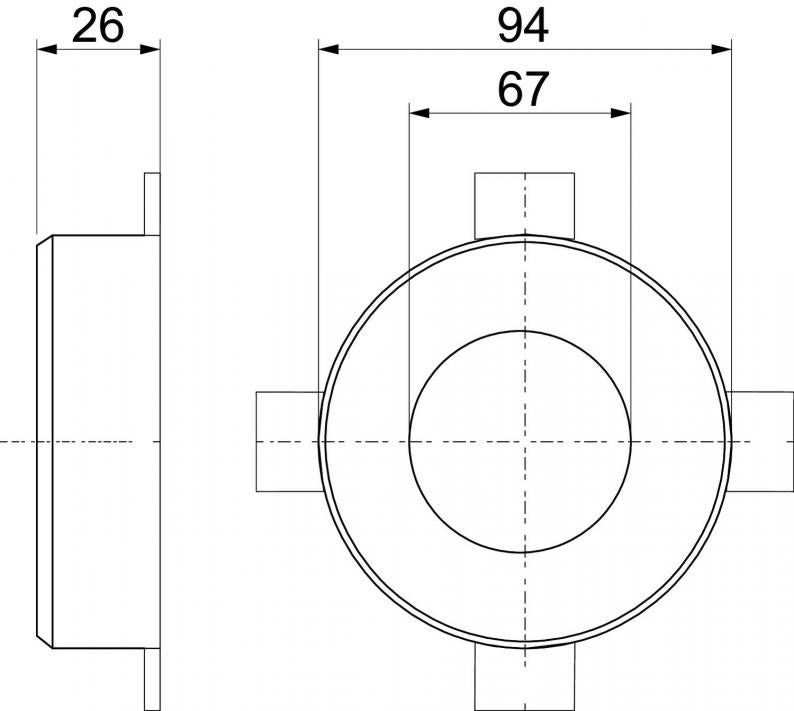

Dimenzije
| Duljina | 94 mm |
|---|---|
| Širina | 94 mm |
| Visina | 26 mm |
| Mjera d | 67 mm |
| Mjera d min. | 94 mm |
| Mjera h | 26 mm |
Tehnički podaci
| za min. promjere cijevi | 63 mm |
|---|---|
| za maks. promjere cijevi | 65 mm |
| Potreban pribor | da |
| Sukladno ROHS-u | da |
| Dimenzija | Ø63mm |
| Materijal | Ekspandirajući materijal |
| Boja | siva |
| Serija proizvoda | PYROCOMB® |
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
Item no. 7202300
Protupožarni DSX kit u kartušiType
DSX-K
Smallest selling unit: 1 Komada
1Komada
Komada
Downloads
0 selected
Podatkovni list (2)
Katalozi i brošure (3)
Izjave (5)
Certifikati (5)
Upute i pomoći (4)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Variants
Type
za min. promjere cijevi
za maks. promjere cijevi
Mjera d
Mjera d min.
Mjera h
Item no.
TCX-063
63
65
67
94
26
7202204
TCX-075
75
77
79
106
26
7202205
TCX-090
90
92
94
132
26,6
7202206
TCX-110
110
112
114
155
26,6
7202207
TCX-125
125
127
129
172
40
7202208
za min. promjere cijevi
za maks. promjere cijevi
Mjera d
Mjera d min.
Mjera h
TCX-063
Item no.
7202204
za min. promjere cijevi
63
za maks. promjere cijevi
65
Mjera d
67
Mjera d min.
94
Mjera h
26
TCX-075
Item no.
7202205
za min. promjere cijevi
75
za maks. promjere cijevi
77
Mjera d
79
Mjera d min.
106
Mjera h
26
TCX-090
Item no.
7202206
za min. promjere cijevi
90
za maks. promjere cijevi
92
Mjera d
94
Mjera d min.
132
Mjera h
26,6
TCX-110
Item no.
7202207
za min. promjere cijevi
110
za maks. promjere cijevi
112
Mjera d
114
Mjera d min.
155
Mjera h
26,6
TCX-125
Item no.
7202208
za min. promjere cijevi
125
za maks. promjere cijevi
127
Mjera d
129
Mjera d min.
172
Mjera h
40
