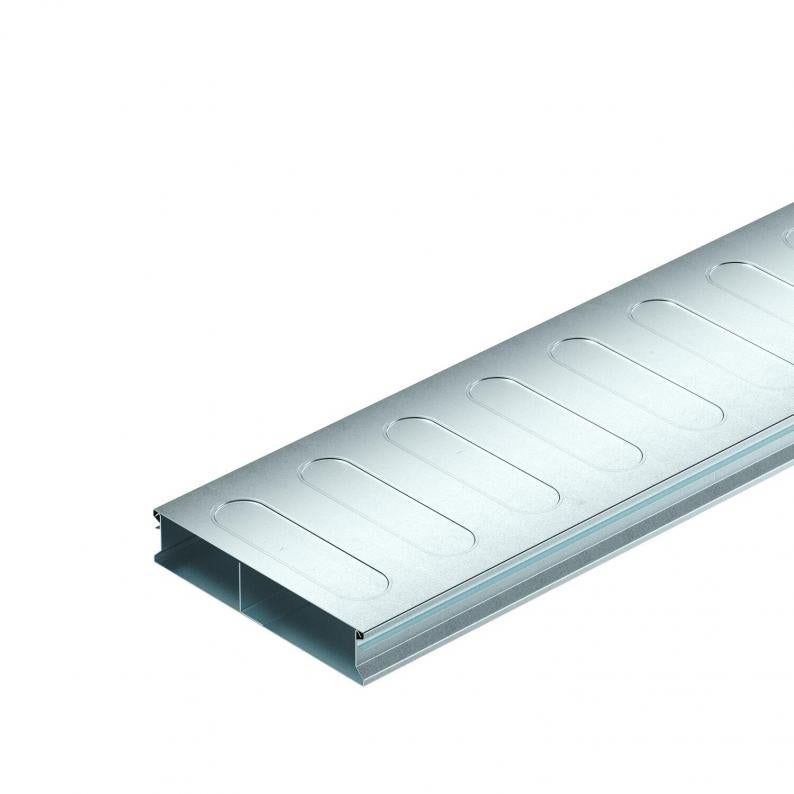

Podni kanal s 2 komore, 2 dijela, visina kanala 38 mm
Type S2 19038-2
Item no. 7400258
EAN 4012197351922
Item no. / Type
Duljina
Širina
Broj komora
Smallest selling unit: 2 m
2m
m
Description
Podni kanal (2-dijelni) za polaganje kabela i vodova u podnim sustavima obloženim glazurom prema EN 50085-2-2. Poklopac kanala koji se može skinuti i uskočni po cijeloj dužini. S pregradom u osnovi kanala. Maksimalna nosivost do 1,5 kN.
Profilirane bočne stijenke nude funkciju učvršćivanja poklopca kanala na podnožje kanala. Utori za ukrućenje u poklopcu okna služe za stabilizaciju.
Technical data
Dimenzije
| Duljina | 2000 mm |
|---|---|
| Širina | 190 mm |
| Visina | 38 mm |

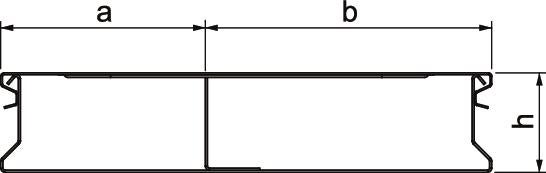

| Mjera b | 110 mm |
| Mjera a | 80 mm |
| Mjera h | 38 mm |
Tehnički podaci
| Korisni presjek | 6369 mm² |
|---|---|
| Broj komora | 2 St. |
| Broj čvrstih pregrada | 1 |
| Presjek komore a | 2639 mm² |
| Presjek komore b | 3730 mm² |
| Min. širina kanala | 190 mm |
| Odvojivo | ne |
| Podni lim | da |
| Područje primjene | ispod glazure |
| Poklopac koji se može skinuti | da |
| Vertikalno opterećenje, velika površina | do 1500 N |
| Sukladno ROHS-u | da |
| Min. visina kanala | 38 mm |
| Dimenzija | 2000x190x38 |
| Površina | pocinčano |
| Materijal | Čelik |
| Serija proizvoda | Sustav kanala EÜK |
Environmental Data
| CO2 otisak (GWP) od kolijevke do vrata | 7,0935 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 7,0935 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metar |
| Declared Unit Quantity | 1 |
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
KV2 19038-2
7400623
Smallest selling unit: 1 Komada
1Komada
Komada
Item no. 7400623
Vertikalno koljeno s 2 komore, visina kanala 38 mmType
KV2 19038-2
Smallest selling unit: 1 Komada
1Komada
Komada
