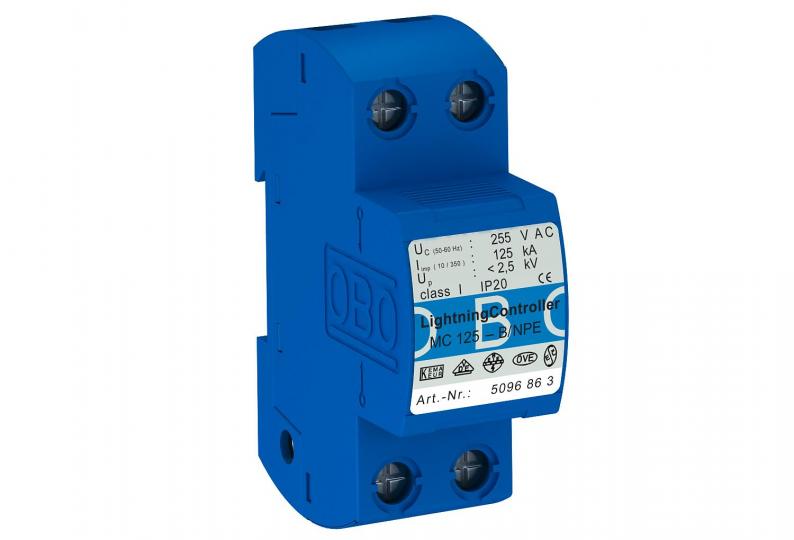

Odvodnik struje munje, 1-polni NPE
Type MC 125-B NPE
|Item no. 5096863
|EAN 4012195966449
Item no. / Type
5096863 / MC 125-B NPE
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Za primjenu u TN-S i TT sustavima kao N-PE iskrište tip 1 (razred B) IEC 61643, za prijelaz iz zone 0 u 1 (LPZ) sukladno konceptu zaštitnih zona od udara munje prema IEC 61312-1 odnosno DIN VDE 0185-305 dio 4 za upotrebu kao iskrišta između N i PE.
• Sukladno VDE-AR-N 4100
• Kapacitet odvodnje 125 kA (10/350 µs)
• Uključene utične kapice za oznaku priključaka
• Razina zaštite < 2,5kV
• Oklopljeno iskrište: primjena u razvodnim ormarima
Primjena: odvodnik struje munje sukladno VDE-AR-N 4100 za područje ispred brojila.
Napomena: potrebno je najmanje 5 m vodiča za koordinaciju s odvodnikom prenapona.
• Sukladno VDE-AR-N 4100
• Kapacitet odvodnje 125 kA (10/350 µs)
• Uključene utične kapice za oznaku priključaka
• Razina zaštite < 2,5kV
• Oklopljeno iskrište: primjena u razvodnim ormarima
Primjena: odvodnik struje munje sukladno VDE-AR-N 4100 za područje ispred brojila.
Napomena: potrebno je najmanje 5 m vodiča za koordinaciju s odvodnikom prenapona.
Technical data

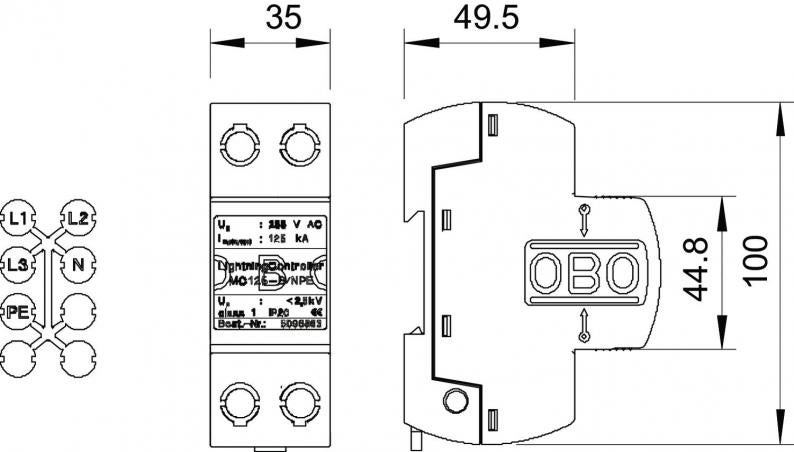

Dimenzije
| Duljina | 100 mm |
|---|---|
| Širina | 35 mm |
| Visina | 69 mm |
Tehnički podaci
| Oblik mreže | sve |
|---|---|
| Otvoreni | ne |
| Signalizacija na uređaju | bez |
| Stupanj zaštite | IP20 |
| Struja munje (10/350) [ukupno] | 125 kA |
| Izvedba testirana na eksplozije | ne |
| Ispitni razred tipa 1 | da |
| Daljinska signalizacija | ne |
| Nazivni napon AC (50 / 60 Hz) | 230 V |
| Najviši trajni napon AC | 255 V |
| Broj polova | N/PE |
| Način montaže | Montažni profil 35 mm |
| Snaga kratkog spoja kod maks. nadstrujne zaštite mreže | 0 kA |
| Izvedba | 1-polan; 255V |
| Min. temperatura za obradu | -40 °C |
| Temperatura za obradu, maks. | 85 °C |
| SPD sukladno IEC 61643-1 | class I |
| U skladu s EN 61643-11 | tip 1 |
| LPZ | 0→1 |
| Prigušenje slijedne struje (eff) [N-PE] | 0,1 kA |
| Otpornost na kratki spoj | 0 kA |
| Vrijeme odziva | <100 ns |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 85 °C |
| Dimenzija | 255V |
Mogućnosti priključka
| Nazivna odvodna struja (8/20 μs) [ukupno] | 125 kA |
|---|---|
| Min. presjek krutog vodiča (jedno-/višežični) | 10 mm² |
| Maks. presjek krutog vodiča (jedno-/višežični) | 50 mm² |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 2,4674 kg CO2e / 1 Komad |
|---|
