Odvodnik struje munje, 1-polni
Type MC 50-B VDE
|Item no. 5096847
|EAN 4012195966388
Item no. / Type
5096847 / MC 50-B VDE
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Odvodnik struje munje tip 1 prema HRN EN 61643-11 za prijelaz iz zone 0 na 1 (LPZ) sukladno konceptu zaštitnih zona prema IEC 61312-1 odnosno VDE 0185-305 (IEC 62305)
• Uložak i podnožje, utični uložak
• Kapacitet odvoda 50 kA (10/350 µs) po polu
• Razina zaštite <2,0kV
• Prigušuje popratne struje mreže 25 kA Ipeak
• Uključuje utične kapice za označavanje priključaka
• Oklopljeno iskrište; primjena u razvodnom ormaru
Primjer primjene: Industrijska postrojenja; odvodnik struje munje sukladno VDN-AR-N 4100 za područje ispred brojila.
Napomena: potrebno je najmanje 5 m vodiča za koordinaciju s odvodnikom prenapona.
• Uložak i podnožje, utični uložak
• Kapacitet odvoda 50 kA (10/350 µs) po polu
• Razina zaštite <2,0kV
• Prigušuje popratne struje mreže 25 kA Ipeak
• Uključuje utične kapice za označavanje priključaka
• Oklopljeno iskrište; primjena u razvodnom ormaru
Primjer primjene: Industrijska postrojenja; odvodnik struje munje sukladno VDN-AR-N 4100 za područje ispred brojila.
Napomena: potrebno je najmanje 5 m vodiča za koordinaciju s odvodnikom prenapona.
Technical data

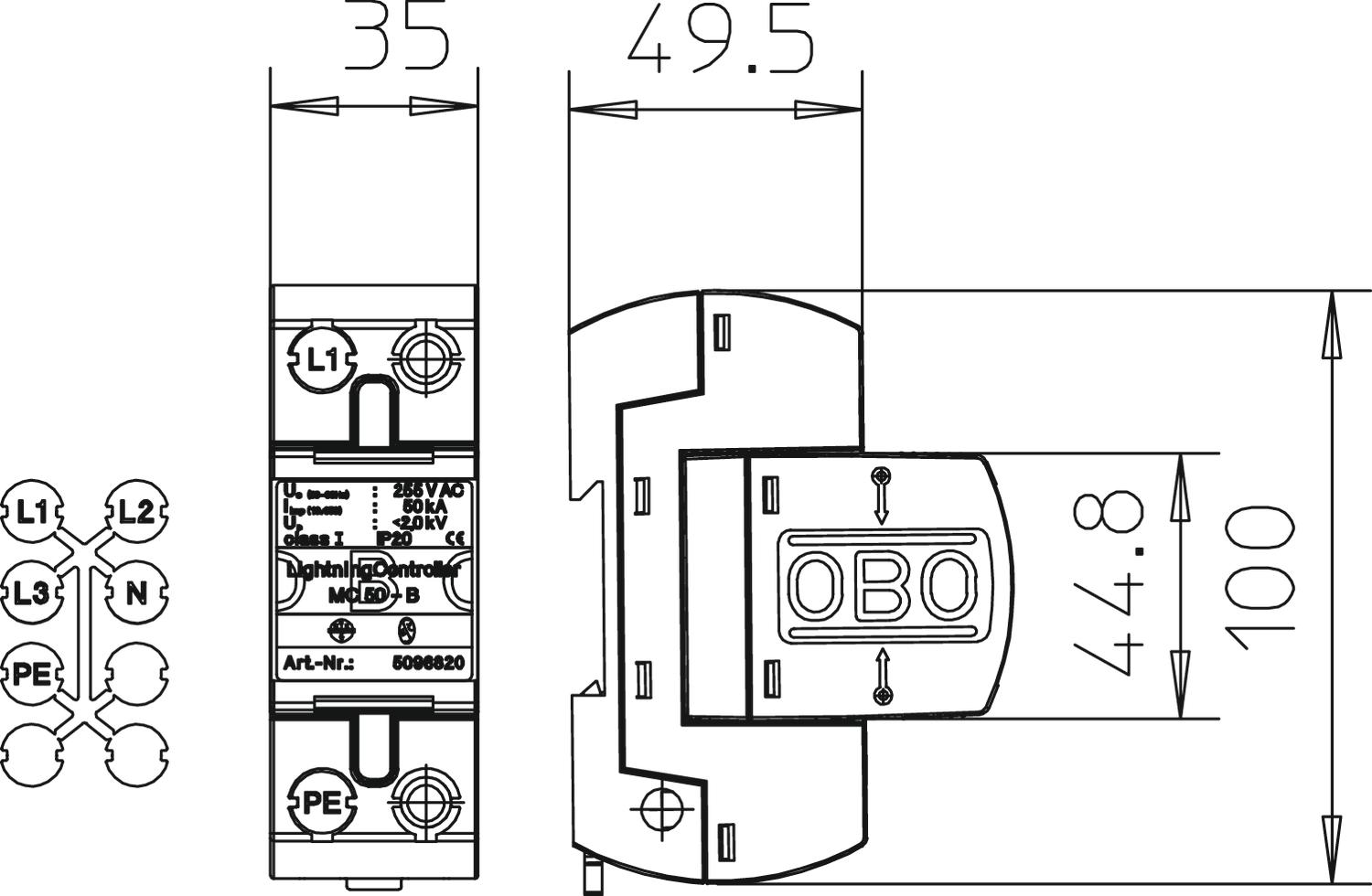

Dimenzije
| Duljina | 100 mm |
|---|---|
| Širina | 35 mm |
| Visina | 69 mm |
Tehnički podaci
| Oblik mreže | sve |
|---|---|
| Otvoreni | ne |
| Signalizacija na uređaju | bez |
| Stupanj zaštite | IP20 |
| Struja munje (10/350) [ukupno] | 50 kA |
| Izvedba testirana na eksplozije | ne |
| Ispitni razred tipa 1 | da |
| Daljinska signalizacija | ne |
| Nazivni napon AC (50 / 60 Hz) | 230 V |
| Struja munje (10/350 μs) | 50 kA |
| Najviši trajni napon AC | 255 V |
| Nazivna odvodna struja (8/20 µs) | 50 kA |
| Broj polova | 1 |
| Način montaže | Montažni profil 35 mm |
| Maksimalni predosigurač | 500 |
| Snaga kratkog spoja kod maks. nadstrujne zaštite mreže | 25 kA |
| SPD sukladno UL 1449 | Tip 1 |
| Izvedba | 1-polan potpuno, 255 V |
| Min. temperatura za obradu | -40 °C |
| Temperatura za obradu, maks. | 85 °C |
| SPD sukladno IEC 61643-1 | class I |
| U skladu s EN 61643-11 | tip 1 |
| LPZ | 0→1 |
| Prigušenje slijedne struje (eff) [N-PE] | 10 kA |
| Otpornost na kratki spoj | 25 kA |
| Vrijeme odziva | <100 ns |
| Maksimalni predosigurač | 500 A |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 85 °C |
| Dimenzija | 255V |
Mogućnosti priključka
| Nazivna odvodna struja (8/20 μs) [ukupno] | 50 kA |
|---|---|
| Min. presjek krutog vodiča (jedno-/višežični) | 10 mm² |
| Maks. presjek krutog vodiča (jedno-/višežični) | 50 mm² |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 2,0131 kg CO2e / 1 Komad |
|---|
