Odvodnik prenapona V20 bez struje curenja, 1-polni + FS
Type V20-LCF-1+FS-280
|Item no. 5095538
|EAN 4012196818815
Item no. / Type
Najviši trajni napon AC
Broj polova
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Odvodnik prenapona tip 2
• Za izjednačenje potencijala zaštite od udara munje prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvodnje do 40 kA (8/20) po polu
• Modularni utični odvodnik s termičkim osiguračem i optičkim prikazom funkcije
• Mehanizam za zaključavanje sa zaštitom od vibracije i pogrešnog spajanja uložaka različitih
napona
• Plastika prema UL 94 V-0
• Varijante FS imaju daljinsku signalizaciju s kontaktom bez potencijala
Primjena: izjednačenje potencijala u glavnim i dodatnim razvodnim ormarima.
• Za izjednačenje potencijala zaštite od udara munje prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvodnje do 40 kA (8/20) po polu
• Modularni utični odvodnik s termičkim osiguračem i optičkim prikazom funkcije
• Mehanizam za zaključavanje sa zaštitom od vibracije i pogrešnog spajanja uložaka različitih
napona
• Plastika prema UL 94 V-0
• Varijante FS imaju daljinsku signalizaciju s kontaktom bez potencijala
Primjena: izjednačenje potencijala u glavnim i dodatnim razvodnim ormarima.

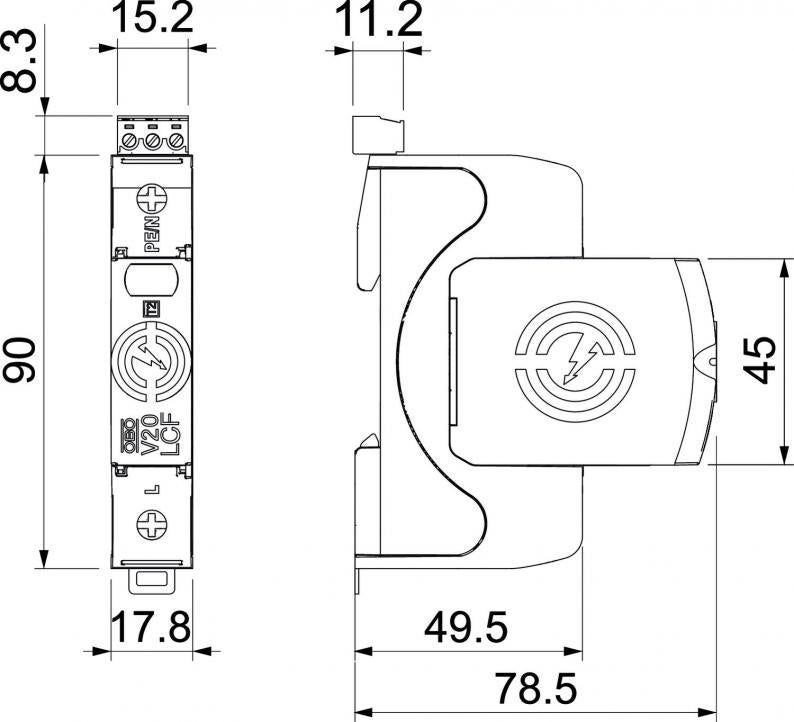

Technical data
Tehnički podaci
| Otvoreni | ne |
|---|---|
| Signalizacija na uređaju | optički |
| Stupanj zaštite | IP20 |
| Najviši trajni napon (L-N) | 280 V |
| Nazivna odvodna struja (8/20 µs) [L-N] | 20 kA |
| Nazivna odvodna struja (8/20 µs) [N-PE] | 40 kA |
| Materijal kućišta, dijelovi za zaštitu od prednapona | PA UL 94 V-0 |
| Maksimalna odvodna struja (8/20 μs) [L-N] | 30 kA |
| Maksimalna odvodna struja (8/20 μs) [N-PE] | 60 kA |
| Daljinska signalizacija | da |
| Ispitni razred tipa 2 | da |
| Nazivni napon AC (50 / 60 Hz) | 230 V |
| Integrirani predosigurač | ne |
| Razina zaštite [L-N] | ≤1,5 |
| Najviši trajni napon AC | 280 V |
| Nazivna odvodna struja (8/20 µs) | 20 kA |
| Broj polova | 1 |
| Način montaže | Montažni profil 35 mm |
| Maksimalni predosigurač | 160 A gL/gG |
| Zaostali napon [L-N] @ 5 kA | 1 kV |
| Signalna sklopka AC | 230 V; 0,5 A |
| Signalna sklopka DC | 230 V; 0,1 A / 75 V; 0,5 A |
| Snaga kratkog spoja kod maks. nadstrujne zaštite mreže | 50 kA eff |
| Zaostali napon [L-N] @ 1 kA | 0,8 kV |
| TOV-napon [L-N] - withstand mode - 5 s | 335 V |
| TOV-napon [L-N] - fail safe mode - 120 min | 440 V |
| TOV-napon [N-PE] - withstand mode - 200 s | 1200 V |
| SPD sukladno UL 1449 | Tip 4 |
| Najmanji razmak | 1,5 mm |
| Otporan na kratki spoj | da |
| Sustav uzemljenja DC | ne |
| Sustav uzemljenja IT | ne |
| Sustav uzemljenja TN | da |
| Sustav uzemljenja TN-C | da |
| Sustav uzemljenja TN-C-S | da |
| Sustav uzemljenja TN-S | da |
| Sustav uzemljenja TT | ne |
| Sustav uzemljenja ostalo | ne |
| Min. temperatura za obradu | -40 °C |
| Temperatura za obradu, maks. | 80 °C |
| Zaokretni moment | 4 Nm |
| SPD sukladno IEC 61643-1 | class II+III |
| U skladu s EN 61643-11 | tip 2+3 |
| Maksimalna odvodna struja (8/20 μs) | 30 kA |
| Maksimalni predosigurač | 160 A |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 80 °C |
| Dimenzija | 280V |
| Maks. vlažnost zraka | 95 % |
| Min. vlažnost zraka | 5 % |
Mogućnosti priključka
| Min. presjek fleksibilnog vodiča (finožični) | 1,5 mm² |
|---|---|
| Maks. presjek fleksibilnog vodiča (finožični) | 35 mm² |
| Daljinska dojava (FM) | Izmjenjivač |
| Min. presjek priključka FM-stezaljke | 0,5 mm² |
| Maks. presjek priključka FM-stezaljke | 1,5 mm² |
| Min. presjek priključka FM-stezaljke | 21 AWG |
| Maks. presjek priključka FM-stezaljke | 16 AWG |
| Nazivna odvodna struja (8/20 μs) [ukupno] | 30 kA |
| Min. presjek fleksibilnog vodiča (finožični) | 16 AWG |
| Maks. presjek fleksibilnog vodiča (finožični) | 2 AWG |
| Min. presjek krutog vodiča (jedno-/višežični) | 1,5 mm² |
| Maks. presjek krutog vodiča (jedno-/višežični) | 35 mm² |
| Min. presjek krutog vodiča (jedno-/višežični) | 16 AWG |
| Maks. presjek krutog vodiča (jedno-/višežični) | 2 AWG |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 0,7121 kg CO2e / 1 Komad |
|---|
