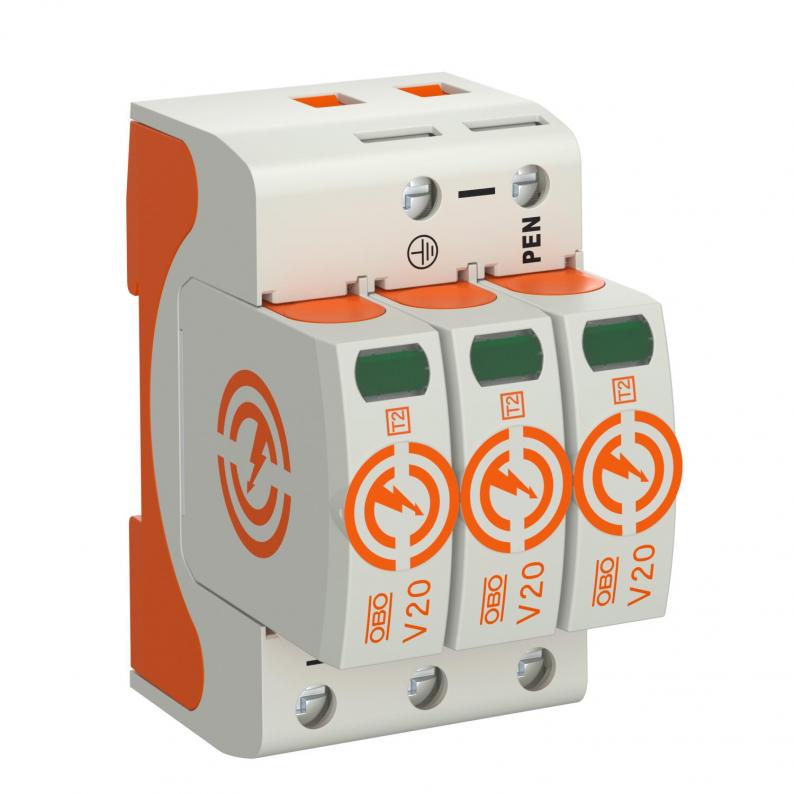

Odvodnik prenapona V20, 3-polni 150 V
Type V20-3-150
|Item no. 5095153
|EAN 4012196159789
Item no. / Type
5095153 / V20-3-150
Stupanj zaštite
IP20
Najviši trajni napon AC
150 V
Broj polova
3
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Odvodnik prenapona tip 2
• Za izjednačenje potencijala zaštite od udara munje prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvodnje do 40 kA (8/20) po polu
• Modularni utični odvodnik s termičkim osiguračem i optičkim prikazom funkcije
• Mehanizam za zaključavanje sa zaštitom od vibracije i pogrešnog spajanja uložaka različitih
napona
• Plastika prema UL 94 V-0
• Varijante FS imaju daljinsku signalizaciju s kontaktom bez potencijala
Primjena: izjednačenje potencijala u glavnim i dodatnim razvodnim ormarima.
• Za izjednačenje potencijala zaštite od udara munje prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvodnje do 40 kA (8/20) po polu
• Modularni utični odvodnik s termičkim osiguračem i optičkim prikazom funkcije
• Mehanizam za zaključavanje sa zaštitom od vibracije i pogrešnog spajanja uložaka različitih
napona
• Plastika prema UL 94 V-0
• Varijante FS imaju daljinsku signalizaciju s kontaktom bez potencijala
Primjena: izjednačenje potencijala u glavnim i dodatnim razvodnim ormarima.
Technical data
Tehnički podaci
| Broj polova | 3 |
|---|---|
| Oblik mreže | sve |
| Otvoreni | ne |
| Signalizacija na uređaju | optički |
| Stupanj zaštite | IP20 |
| Najviši trajni napon (L-N) | 150 V |
| Nazivna odvodna struja (8/20 µs) [L-N] | 20 kA |
| Materijal kućišta, dijelovi za zaštitu od prednapona | PA UL 94 V-0 |
| Maksimalna odvodna struja (8/20 μs) [L-N] | 40 kA |
| Daljinska signalizacija | ne |
| Ispitni razred tipa 2 | da |
| Nazivni napon AC (50 / 60 Hz) | 120 V |
| Integrirani predosigurač | ne |
| Razina zaštite [L-N] | ≤0,8 |
| Najviši trajni napon AC | 150 V |
| Nazivna odvodna struja (8/20 µs) | 20 kA |
| Broj polova | 3 |
| Način montaže | Montažni profil 35 mm |
| Maksimalni predosigurač | 160 A gL/gG |
| Zaostali napon [L-N] @ 5 kA | 0,6 kV |
| Snaga kratkog spoja kod maks. nadstrujne zaštite mreže | 50 kA eff |
| Zaostali napon [L-N] @ 1 kA | 0,5 kV |
| TOV-napon [L-N] - withstand mode - 5 s | 175 V |
| TOV-napon [L-N] - fail safe mode - 120 min | 230 V |
| SPD sukladno UL 1449 | Tip 4 |
| Najmanji razmak | 1,5 mm |
| Odobrenja | VDE, KEMA, UL, ÖVE |
| Otporan na kratki spoj | da |
| Sustav uzemljenja TN | da |
| Sustav uzemljenja TN-C | da |
| Min. temperatura za obradu | -40 °C |
| Temperatura za obradu, maks. | 80 °C |
| Zaokretni moment | 4 Nm |
| SPD sukladno IEC 61643-1 | class II |
| U skladu s EN 61643-11 | tip 2 |
| Maksimalna odvodna struja (8/20 μs) | 40 kA |
| Vrijeme odziva | <25 ns |
| Maksimalni predosigurač | 160 A |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 80 °C |
| Dimenzija | 150V |
| Maks. vlažnost zraka | 95 % |
| Min. vlažnost zraka | 5 % |
Mogućnosti priključka
| Min. presjek fleksibilnog vodiča (finožični) | 1,5 mm² |
|---|---|
| Maks. presjek fleksibilnog vodiča (finožični) | 35 mm² |
| Nazivna odvodna struja (8/20 μs) [ukupno] | 120 kA |
| Min. presjek fleksibilnog vodiča (finožični) | 16 AWG |
| Maks. presjek fleksibilnog vodiča (finožični) | 2 AWG |
| Min. presjek krutog vodiča (jedno-/višežični) | 1,5 mm² |
| Maks. presjek krutog vodiča (jedno-/višežični) | 35 mm² |
| Min. presjek krutog vodiča (jedno-/višežični) | 16 AWG |
| Maks. presjek krutog vodiča (jedno-/višežični) | 2 AWG |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 1,8139 kg CO2e / 1 Komad |
|---|
