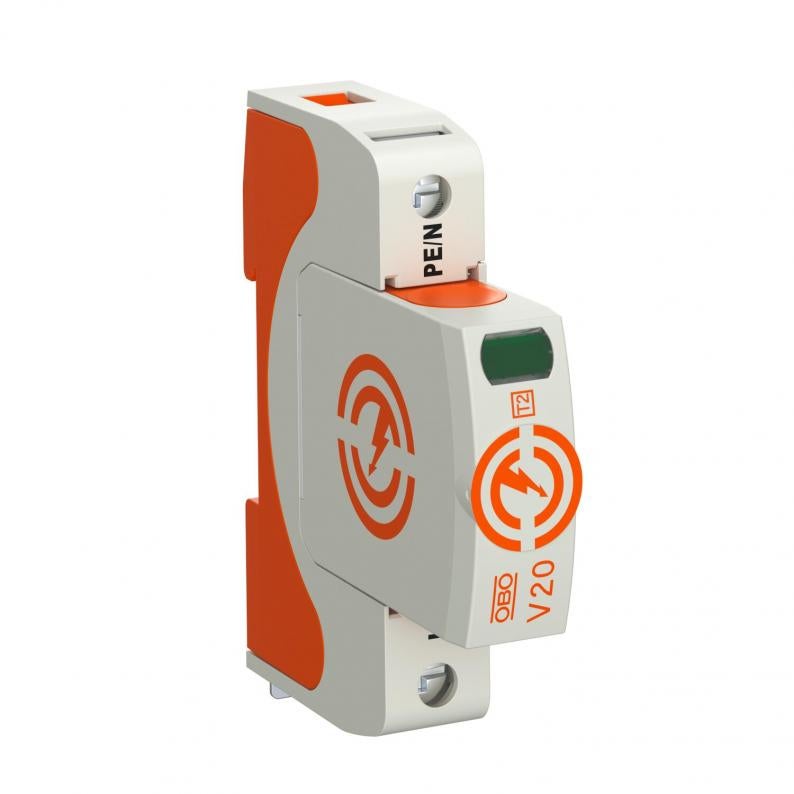

Odvodnik prenapona V20, 1-polni 280 V

Odvodnik prenapona V20, 1-polni 280 V

Type V20-1-280
|
Item no. 5095161
|
EAN 4012196159802
Show all variants
Item no. / Type
Najviši trajni napon AC
Broj polova

Smallest selling unit: 1 Komada

Komada

Description

Odvodnik prenapona tip 2

• Za izjednačenje potencijala zaštite od udara munje prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvodnje do 40 kA (8/20) po polu
• Modularni utični odvodnik s termičkim osiguračem i optičkim prikazom funkcije
• Mehanizam za zaključavanje sa zaštitom od vibracije i pogrešnog spajanja uložaka različitih
napona
• Plastika prema UL 94 V-0
• Varijante FS imaju daljinsku signalizaciju s kontaktom bez potencijala

Primjena: izjednačenje potencijala u glavnim i dodatnim razvodnim ormarima.
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • Österreichischer Verband für Elektrotechnik, Austrija
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • KEMA-KEUR, Nizozemska
  • 5 godina jamstva
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • EurAsian Conformity
  • Regulatory Compliance Mark - Izjava o sukladnosti za Australiju / Novi Zeland
  • Odvodnik prenapona sukladno HRN EN 61643-11 odnosno IEC 61643-11
  • Prijelaz s LPZ 1 na 2
  • Installation electrotechnical expertise
  • Ugljični otisak (PCF)
  • Pakiranje bez plastike
  • Packaging made entirely from recycled cardboard

Technical data

Tehnički podaci

Broj polova1
Oblik mrežesve
Otvorenine
Signalizacija na uređajuoptički
Stupanj zaštiteIP20
Najviši trajni napon (L-N)280 V
Nazivna odvodna struja (8/20 µs) [L-N]20 kA
Materijal kućišta, dijelovi za zaštitu od prednaponaPA UL 94 V-0
Maksimalna odvodna struja (8/20 μs) [L-N]40 kA
Daljinska signalizacijane
Ispitni razred tipa 2da
Nazivni napon AC (50 / 60 Hz)230 V
Integrirani predosiguračne
Razina zaštite [L-N]≤1,3
Najviši trajni napon AC280 V
Nazivna odvodna struja (8/20 µs)20 kA
Broj polova1
Način montažeMontažni profil 35 mm
Maksimalni predosigurač160 A gL/gG
Zaostali napon [L-N] @ 5 kA1 kV
Snaga kratkog spoja kod maks. nadstrujne zaštite mreže50 kA eff
Zaostali napon [L-N] @ 1 kA0,8 kV
TOV-napon [L-N] - withstand mode - 5 s335 V
TOV-napon [L-N] - fail safe mode - 120 min440 V
SPD sukladno UL 1449Tip 4
Najmanji razmak1,5 mm
OdobrenjaVDE, KEMA, UL, ÖVE
Otporan na kratki spojda
Sustav uzemljenja TNda
Sustav uzemljenja TN-Cda
Sustav uzemljenja TN-C-Sda
Sustav uzemljenja TN-Sda
Sustav uzemljenja TTda
Min. temperatura za obradu-40 °C
Temperatura za obradu, maks.80 °C
Zaokretni moment4 Nm
SPD sukladno IEC 61643-1class II
U skladu s EN 61643-11tip 2
Maksimalna odvodna struja (8/20 μs)40 kA
Vrijeme odziva<25 ns
Maksimalni predosigurač160 A
Temperaturno područje korištenja, min.-40 °C
Temperaturno područje korištenja, maks.80 °C
Dimenzija280V
Maks. vlažnost zraka95 %
Min. vlažnost zraka5 %

Mogućnosti priključka

Min. presjek fleksibilnog vodiča (finožični)1,5 mm²
Maks. presjek fleksibilnog vodiča (finožični)35 mm²
Nazivna odvodna struja (8/20 μs) [ukupno]40 kA
Min. presjek fleksibilnog vodiča (finožični)16 AWG
Maks. presjek fleksibilnog vodiča (finožični)2 AWG
Min. presjek krutog vodiča (jedno-/višežični)1,5 mm²
Maks. presjek krutog vodiča (jedno-/višežični)35 mm²
Min. presjek krutog vodiča (jedno-/višežični)16 AWG
Maks. presjek krutog vodiča (jedno-/višežični)2 AWG

page.product.environmentalData.environmentalData

CO2 otisak (GWP) od kolijevke do vrata0,5846 kg CO2e / 1 Komad
