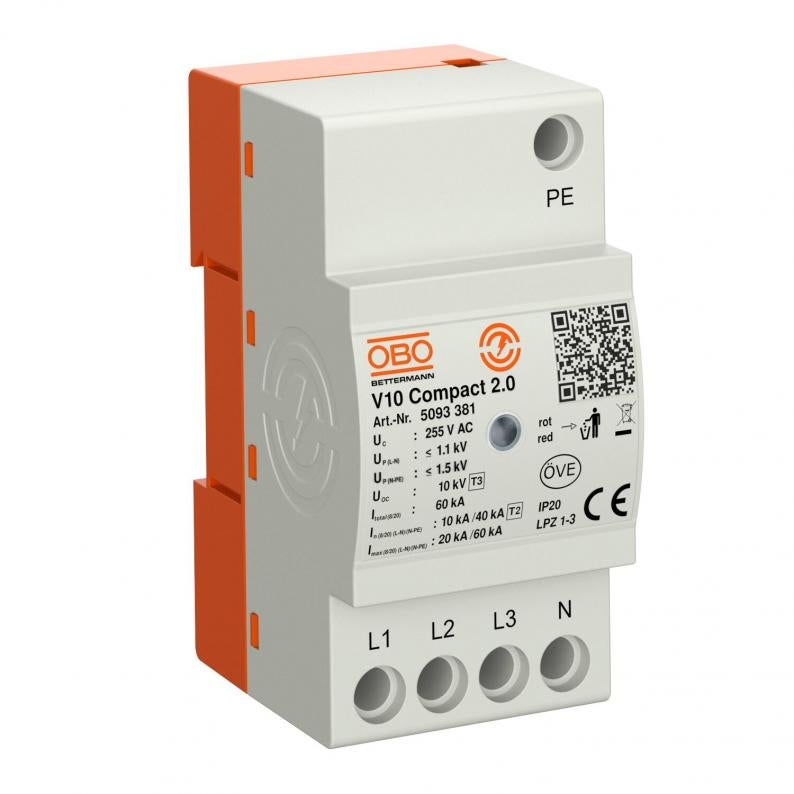

Odvodnik prenapona V10 Compact
Type V10 Compact2.0
|Item no. 5093381
|EAN 4012196862566
Item no. / Type
5093381 / V10 Compact2.0
Stupanj zaštite
IP20
Najviši trajni napon AC
255 V
Broj polova
4
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Zaštita od prenapona kompaktne izvedbe tip 2+3
• Za izjednačenje potencijala zaštite od prenapona sukladno VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvodnje do 60 kA (8/20) ukupno
• Integrirano rješenje 3+1 za TN i TT mreže, širine modula od 45 mm
• Visokoučinkovita varistor tehnologija
• Termički osigurač
• Optički i zvučni prikaz funkcije
Primjena: glavna i poddistribucija i za zaštitu trofaznih sustava.
• Za izjednačenje potencijala zaštite od prenapona sukladno VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvodnje do 60 kA (8/20) ukupno
• Integrirano rješenje 3+1 za TN i TT mreže, širine modula od 45 mm
• Visokoučinkovita varistor tehnologija
• Termički osigurač
• Optički i zvučni prikaz funkcije
Primjena: glavna i poddistribucija i za zaštitu trofaznih sustava.
Technical data

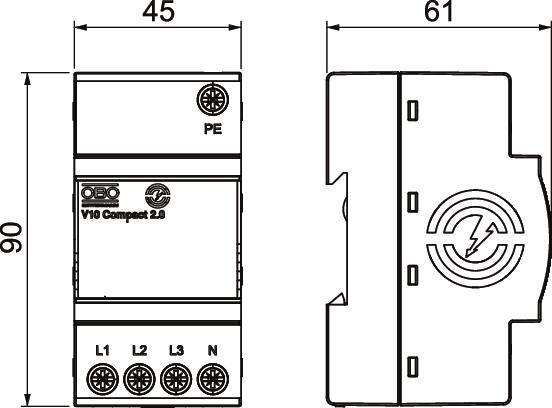

Dimenzije
| Duljina | 60,5 mm |
|---|---|
| Širina | 45 mm |
| Visina | 90 mm |
Tehnički podaci
| Broj polova | 4 |
|---|---|
| Oblik mreže | svi |
| Signalizacija na uređaju | optički |
| Stupanj zaštite | IP20 |
| Nazivna odvodna struja (8/20 µs) [L-N] | 10 kA |
| Nazivna odvodna struja (8/20 µs) [N-PE] | 40 kA |
| Maksimalna odvodna struja (8/20 μs) [L-N] | 20 kA |
| Maksimalna odvodna struja (8/20 μs) [N-PE] | 60 kA |
| Ispitni razred tipa 2 | da |
| Ispitni razred tipa 3 | da |
| Nazivni napon AC (50 / 60 Hz) | 230 V |
| Integrirani predosigurač | ne |
| Razina zaštite [L-N] | ≤1,1 |
| Najviši trajni napon AC | 255 V |
| Nazivna odvodna struja (8/20 µs) | 10 kA |
| Broj polova | 3+N/PE |
| Način montaže | Montažni profil 35 mm |
| Prikladno za vanjsku primjenu | ne |
| Maksimalni predosigurač | 63 A gG |
| Najmanji razmak | 0 mm |
| Izvedba | 3+NPE |
| Sustav uzemljenja TN | da |
| Sustav uzemljenja TN-C-S | da |
| Sustav uzemljenja TN-S | da |
| Sustav uzemljenja TT | da |
| Min. temperatura za obradu | -40 °C |
| Temperatura za obradu, maks. | 70 °C |
| Zaokretni moment | 2 Nm |
| SPD sukladno IEC 61643-1 | class II+III |
| U skladu s EN 61643-11 | tip 2+3 |
| LPZ | 1→3 |
| Maksimalna odvodna struja (8/20 μs) | 20 kA |
| Prigušenje slijedne struje (eff) [N-PE] | 0,1 kA |
| Vrijeme odziva | <25 ns |
| Maksimalni predosigurač | 63 A |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 70 °C |
| Dimenzija | 255V |
| Maks. vlažnost zraka | 95 % |
| Min. vlažnost zraka | 5 % |
Mogućnosti priključka
| Min. presjek fleksibilnog vodiča (finožični) | 2,5 mm² |
|---|---|
| Maks. presjek fleksibilnog vodiča (finožični) | 10 mm² |
| Nazivna odvodna struja (8/20 μs) [ukupno] | 60 kA |
| Min. presjek fleksibilnog vodiča (finožični) | 13 AWG |
| Maks. presjek fleksibilnog vodiča (finožični) | 8 AWG |
| Min. presjek krutog vodiča (jedno-/višežični) | 2,5 mm² |
| Maks. presjek krutog vodiča (jedno-/višežični) | 10 mm² |
| Min. presjek krutog vodiča (jedno-/višežični) | 13 AWG |
| Maks. presjek krutog vodiča (jedno-/višežični) | 8 AWG |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 0,7671 kg CO2e / 1 Komad |
|---|
