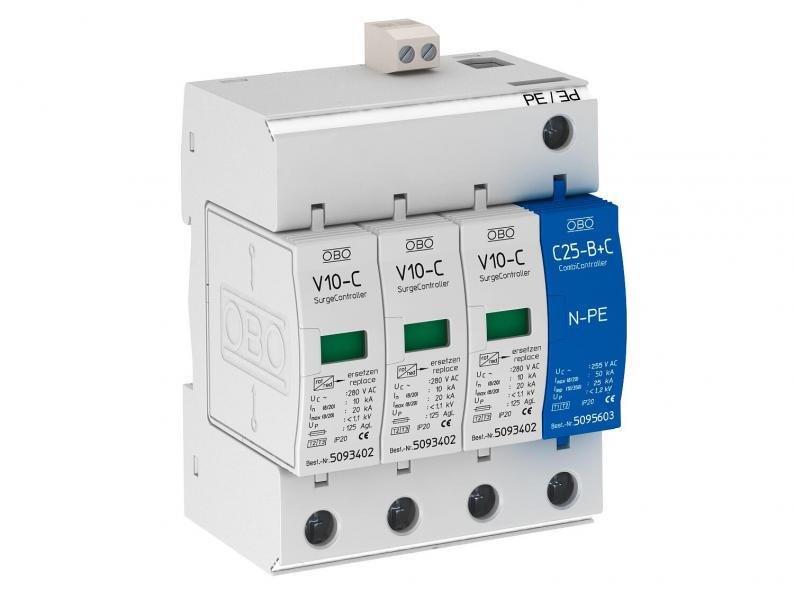

Odvodnik prenapona V10 3-polni + NPE s daljinskom signalizacijom 280 V
Type V10-C 3+NPE+FS
|Item no. 5094931
|EAN 4012195363941
Item no. / Type
5094931 / V10-C 3+NPE+FS
Stupanj zaštite
IP20
Najviši trajni napon AC
280 V
Broj polova
3+N/PE
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Odvodnik prenapona tip 2+3
• Kompletna jedinica sastoji se od uloška i podnožja
• Prikladan za TN-S i TT mreže
• Ugrađen termički osigurač
• S optičkim indikatorom funkcije
• Verzija …-FS s daljinskom signalizacijom, kontaktom bez potencijala za nadzor funkcije
• Visoka provodljivost struje i dugi radni vijek
• Označeni priključci
Primjer primjene: stambene zgrade, obiteljske kuće
• Kompletna jedinica sastoji se od uloška i podnožja
• Prikladan za TN-S i TT mreže
• Ugrađen termički osigurač
• S optičkim indikatorom funkcije
• Verzija …-FS s daljinskom signalizacijom, kontaktom bez potencijala za nadzor funkcije
• Visoka provodljivost struje i dugi radni vijek
• Označeni priključci
Primjer primjene: stambene zgrade, obiteljske kuće
Technical data
Tehnički podaci
| Oblik mreže | sve |
|---|---|
| Otvoreni | ne |
| Signalizacija na uređaju | optički |
| Stupanj zaštite | IP20 |
| Nazivna odvodna struja (8/20 µs) [L-N] | 10 kA |
| Nazivna odvodna struja (8/20 µs) [N-PE] | 30 kA |
| Daljinska signalizacija | ne |
| Ispitni razred tipa 2 | da |
| Nazivni napon AC (50 / 60 Hz) | 230 V |
| Najviši trajni napon AC | 280 V |
| Nazivna odvodna struja (8/20 µs) | 10 kA |
| Broj polova | 3+N/PE |
| Način montaže | Montažni profil 35 mm |
| Maksimalni predosigurač | 125 |
| Sustav uzemljenja TN | da |
| Sustav uzemljenja TN-C-S | da |
| Sustav uzemljenja TN-S | da |
| Sustav uzemljenja TT | da |
| Min. temperatura za obradu | -40 °C |
| Temperatura za obradu, maks. | 80 °C |
| SPD sukladno IEC 61643-1 | class II+III |
| U skladu s EN 61643-11 | tip 2+3 |
| LPZ | 1→3 |
| Maksimalna odvodna struja (8/20 μs) | 20 kA |
| Vrijeme odziva | <25 ns |
| Maksimalni predosigurač | 125 A |
| Temperaturno područje korištenja, min. | -40 °C |
| Temperaturno područje korištenja, maks. | 80 °C |
| Dimenzija | 280V |
Mogućnosti priključka
| Nazivna odvodna struja (8/20 μs) [ukupno] | 40 kA |
|---|---|
| Min. presjek krutog vodiča (jedno-/višežični) | 2,5 mm² |
| Maks. presjek krutog vodiča (jedno-/višežični) | 35 mm² |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 2,1974 kg CO2e / 1 Komad |
|---|
