Odstojna obujmica 733 G
Type ASL 733 17 G
|Item no. 1362762
|EAN 4012196600052
Item no. / Type
Debljina materijala
Područje zatezanja D min.
Područje zatezanja D maks.
Smallest selling unit: 25 Komada
25Komada
Komada
Description

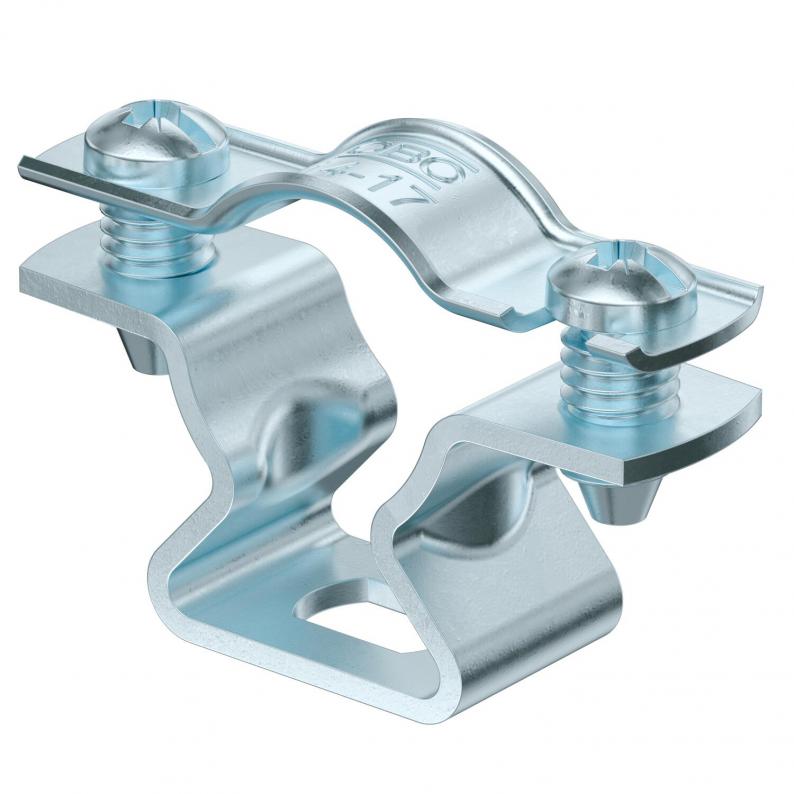

Obujmica za montažu cijevi i kabela na zid, strop i pod. Sa samoosiguravajućim gornjim dijelom. Obujmica se pričvršćuje preko otvora.
Odobreno za održavanje funkcionalnosti prema DIN 4102 dio 12, klase održanja funkcionalnosti E 30 do E 90.
Odobreno za održavanje funkcionalnosti prema DIN 4102 dio 12, klase održanja funkcionalnosti E 30 do E 90.
Technical data
Tehnički podaci
| Očuvanje funkcije | da |
|---|---|
| Debljina materijala | 1,5 mm |
| za promjer | 14 - 17 |
| bez halogena | da |
| Otporne na UV zračenje | da |
| Omotan plastikom | ne |
| Broj kablova/cijevi | 1 |
| Razmak od zida | da |
| Izvedba | zatvorena |
| Vrsta pričvršćivanja | Rupa s navojem |
| Sukladno ROHS-u | da |
| Područje zatezanja D min. | 14 mm |
| Područje zatezanja D maks. | 17 mm |
| Dimenzija | 14-17mm |
| Površina | galvanski pocinčano |
| Materijal | Čelik |
| Serija proizvoda | 732 / 733 |
Dimenzije
| Mjera L | 10 mm |
|---|---|
| Mjera A | 44 mm |
| Mjera B | 32 mm |
| Mjera d maks. | 17 mm |
| Mjera d min. | 14 mm |
| Mjera b | 14 mm |
| Mjera x | 4,5 mm |
| Mjera s | 9,5 mm |
| Mjera t1 (mm) | 1,25 mm |
| Mjera t2 (mm) | 1,5 mm |
| Mjera D | 17 mm |
Environmental Data
| Pakiranje bez plastike | da |
|---|
| CO2 otisak (GWP) od kolijevke do vrata | 0,0623 kg CO2e / 1 Komad |
|---|
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (4)
Izjave (4)
Certifikati (5)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Variants
Type
Debljina materijala
Područje zatezanja D min.
Područje zatezanja D maks.
Površina
Materijal
Item no.
ASL 733 10 G
1,5
8
10
galvanski pocinčano
Čelik
1362754
ASL 733 12 G
1,5
10
12
galvanski pocinčano
Čelik
1362756
ASL 733 14 G
1,5
12
14
galvanski pocinčano
Čelik
1362758
ASL 733 17 G
1,5
14
17
galvanski pocinčano
Čelik
1362762
ASL 733 20 G
1,5
17
20
galvanski pocinčano
Čelik
1362764
ASL 733 25 G
1,5
20
25
galvanski pocinčano
Čelik
1362768
ASL 733 30 G
1,5
25
30
galvanski pocinčano
Čelik
1362772
ASL 733 36 G
1,5
30
36
galvanski pocinčano
Čelik
1362776
ASL 733 44 G
1,5
36
44
galvanski pocinčano
Čelik
1362780
ASL 733 53 G
1,5
44
53
galvanski pocinčano
Čelik
1362784
ASL 733 63 G
1,5
53
63
galvanski pocinčano
Čelik
1362788
Područje zatezanja D min.
Područje zatezanja D maks.
ASL 733 10 G
Item no.
1362754
Debljina materijala
1,5
Područje zatezanja D min.
8
Područje zatezanja D maks.
10
Površina
galvanski pocinčano
Materijal
Čelik
ASL 733 12 G
Item no.
1362756
Debljina materijala
1,5
Područje zatezanja D min.
10
Područje zatezanja D maks.
12
Površina
galvanski pocinčano
Materijal
Čelik
ASL 733 14 G
Item no.
1362758
Debljina materijala
1,5
Područje zatezanja D min.
12
Područje zatezanja D maks.
14
Površina
galvanski pocinčano
Materijal
Čelik
ASL 733 17 G
Item no.
1362762
Debljina materijala
1,5
Područje zatezanja D min.
14
Područje zatezanja D maks.
17
Površina
galvanski pocinčano
Materijal
Čelik
ASL 733 20 G
Item no.
1362764
Debljina materijala
1,5
Područje zatezanja D min.
17
Područje zatezanja D maks.
20
Površina
galvanski pocinčano
Materijal
Čelik
ASL 733 25 G
Item no.
1362768
Debljina materijala
1,5
Područje zatezanja D min.
20
Područje zatezanja D maks.
25
Površina
galvanski pocinčano
Materijal
Čelik
ASL 733 30 G
Item no.
1362772
Debljina materijala
1,5
Područje zatezanja D min.
25
Područje zatezanja D maks.
30
Površina
galvanski pocinčano
Materijal
Čelik
ASL 733 36 G
Item no.
1362776
Debljina materijala
1,5
Područje zatezanja D min.
30
Područje zatezanja D maks.
36
Površina
galvanski pocinčano
Materijal
Čelik
ASL 733 44 G
Item no.
1362780
Debljina materijala
1,5
Područje zatezanja D min.
36
Područje zatezanja D maks.
44
Površina
galvanski pocinčano
Materijal
Čelik
ASL 733 53 G
Item no.
1362784
Debljina materijala
1,5
Područje zatezanja D min.
44
Područje zatezanja D maks.
53
Površina
galvanski pocinčano
Materijal
Čelik
ASL 733 63 G
Item no.
1362788
Debljina materijala
1,5
Područje zatezanja D min.
53
Područje zatezanja D maks.
63
Površina
galvanski pocinčano
Materijal
Čelik
