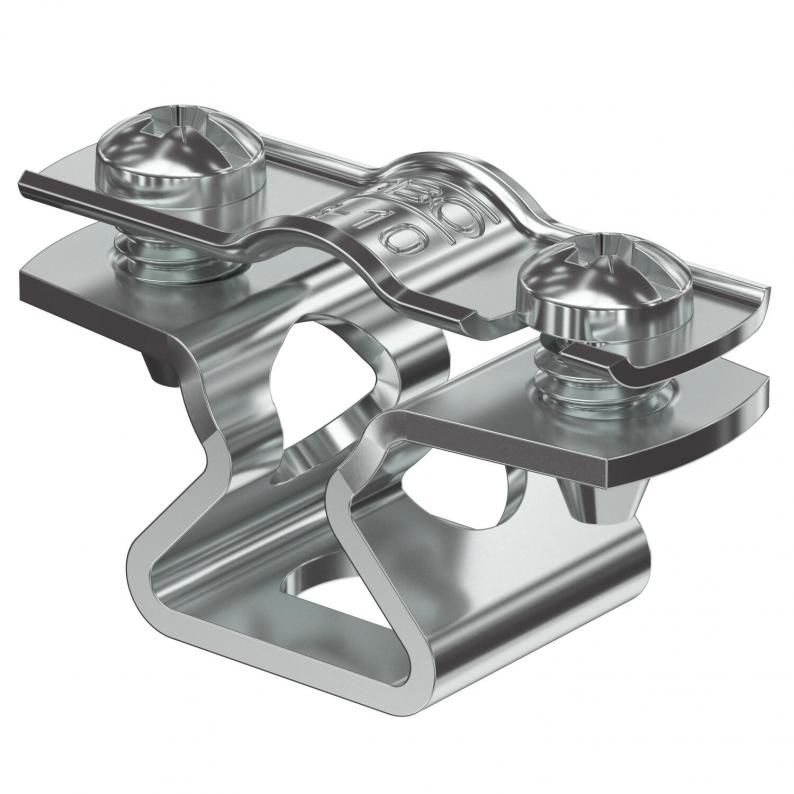

Odstojna obujmica 733 ALU
Type ASL 733 10 ALU
|Item no. 1362804
|EAN 4012196600144
Item no. / Type
Debljina materijala
Područje zatezanja D min.
Područje zatezanja D maks.
Smallest selling unit: 25 Komada
25Komada
Komada
Description
Obujmica za montažu cijevi i kabela na zid, strop i pod. Sa samoosiguravajućim gornjim dijelom. Obujmica se pričvršćuje preko otvora. Obujmice od veličine 20 prikladne su za montažu uređajem za zabijanje čavala ili zakovica.
Odobreno za održavanje funkcionalnosti prema DIN 4102 dio 12, klase održanja funkcionalnosti E 30 do E 90 (osim ALU).
Odobreno za održavanje funkcionalnosti prema DIN 4102 dio 12, klase održanja funkcionalnosti E 30 do E 90 (osim ALU).
Technical data
Tehnički podaci
| Debljina materijala | 1,5 mm |
|---|---|
| za promjer | 8 - 10 |
| bez halogena | da |
| Otporne na UV zračenje | da |
| Omotan plastikom | ne |
| Broj kablova/cijevi | 1 |
| Razmak od zida | da |
| Izvedba | zatvorena |
| Vrsta pričvršćivanja | Rupa s navojem |
| Područje zatezanja D min. | 8 mm |
| Područje zatezanja D maks. | 10 mm |
| Dimenzija | 8-10mm |
| Materijal | Aluminij |

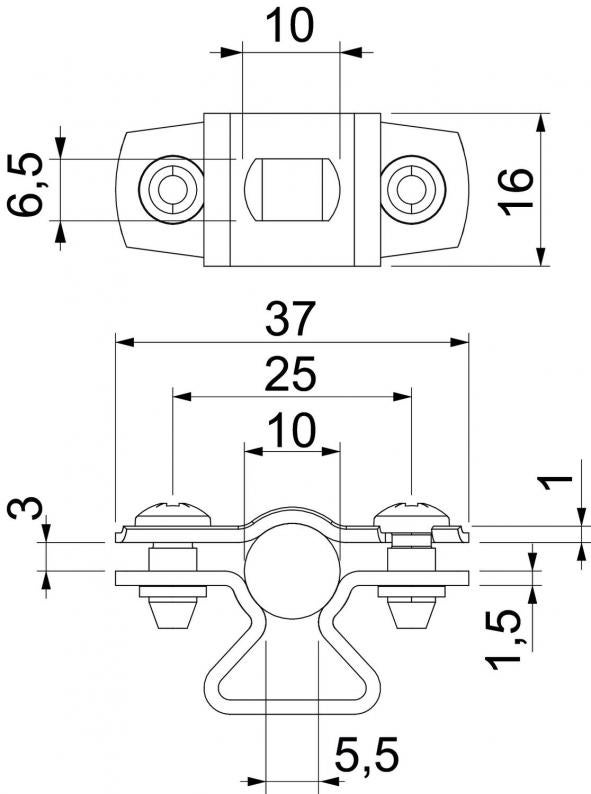

Dimenzije
| Mjera L | 10 mm |
|---|---|
| Mjera A | 37 mm |
| Mjera B | 25 mm |
| Mjera d maks. | 10 mm |
| Mjera d min. | 8 mm |
| Mjera b | 16 mm |
| Mjera x | 3 mm |
| Mjera s | 5,5 mm |
| Mjera t1 (mm) | 1 mm |
| Mjera t2 (mm) | 1,5 mm |
| Mjera D | 10 mm |
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 0,1355 kg CO2e / 1 Komad |
|---|
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (3)
Izjave (3)
Certifikati (1)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Variants
Type
Debljina materijala
Područje zatezanja D min.
Područje zatezanja D maks.
Materijal
Item no.
ASL 733 10 ALU
1,5
8
10
Aluminij
1362804
ASL 733 12 ALU
1,5
10
12
Aluminij
1362806
ASL 733 14 ALU
1,5
12
14
Aluminij
1362808
ASL 733 17 ALU
1,5
14
17
Aluminij
1362812
ASL 733 20 ALU
1,5
17
20
Aluminij
1362814
ASL 733 25 ALU
1,5
20
25
Aluminij
1362818
ASL 733 30 ALU
1,5
25
30
Aluminij
1362822
ASL 733 36 ALU
1,5
30
36
Aluminij
1362826
ASL 733 44 ALU
1,5
36
44
Aluminij
1362830
ASL 733 53 ALU
1,5
44
53
Aluminij
1362834
ASL 733 63 ALU
1,5
53
63
Aluminij
1362838
Područje zatezanja D min.
Područje zatezanja D maks.
ASL 733 10 ALU
Item no.
1362804
Debljina materijala
1,5
Područje zatezanja D min.
8
Područje zatezanja D maks.
10
Materijal
Aluminij
ASL 733 12 ALU
Item no.
1362806
Debljina materijala
1,5
Područje zatezanja D min.
10
Područje zatezanja D maks.
12
Materijal
Aluminij
ASL 733 14 ALU
Item no.
1362808
Debljina materijala
1,5
Područje zatezanja D min.
12
Područje zatezanja D maks.
14
Materijal
Aluminij
ASL 733 17 ALU
Item no.
1362812
Debljina materijala
1,5
Područje zatezanja D min.
14
Područje zatezanja D maks.
17
Materijal
Aluminij
ASL 733 20 ALU
Item no.
1362814
Debljina materijala
1,5
Područje zatezanja D min.
17
Područje zatezanja D maks.
20
Materijal
Aluminij
ASL 733 25 ALU
Item no.
1362818
Debljina materijala
1,5
Područje zatezanja D min.
20
Područje zatezanja D maks.
25
Materijal
Aluminij
ASL 733 30 ALU
Item no.
1362822
Debljina materijala
1,5
Područje zatezanja D min.
25
Područje zatezanja D maks.
30
Materijal
Aluminij
ASL 733 36 ALU
Item no.
1362826
Debljina materijala
1,5
Područje zatezanja D min.
30
Područje zatezanja D maks.
36
Materijal
Aluminij
ASL 733 44 ALU
Item no.
1362830
Debljina materijala
1,5
Područje zatezanja D min.
36
Područje zatezanja D maks.
44
Materijal
Aluminij
ASL 733 53 ALU
Item no.
1362834
Debljina materijala
1,5
Područje zatezanja D min.
44
Područje zatezanja D maks.
53
Materijal
Aluminij
ASL 733 63 ALU
Item no.
1362838
Debljina materijala
1,5
Područje zatezanja D min.
53
Područje zatezanja D maks.
63
Materijal
Aluminij
