Odstojna obujmica 732 G
Type ASG 732 17 G
Item no. 1362417
EAN 4012196599646
Item no. / Type
Debljina materijala
Područje zatezanja D min.
Područje zatezanja D maks.
Smallest selling unit: 25 Komada
25Komada
Komada
Description

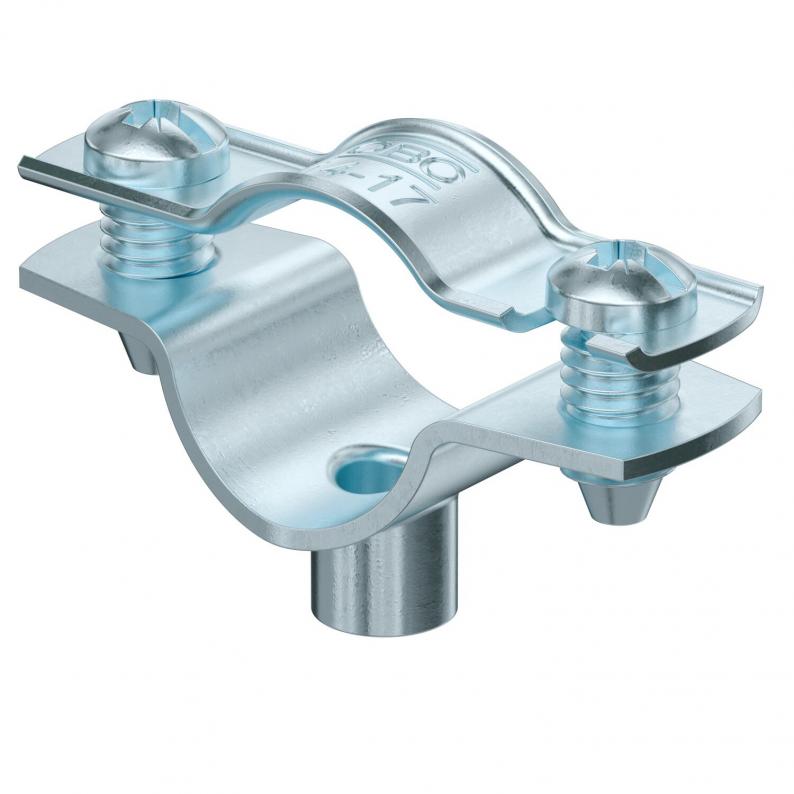

Obujmica za montažu cijevi i kabela na zid, strop i pod. Sa samoosiguravajućim gornjim dijelom. Obujmica se pričvršćuje preko unutarnjeg navoja.
Odobreno za održavanje funkcionalnosti prema DIN 4102 dio 12, klase održanja funkcionalnosti E 30 do E 90.
Odobreno za održavanje funkcionalnosti prema DIN 4102 dio 12, klase održanja funkcionalnosti E 30 do E 90.
Technical data
Tehnički podaci
| Očuvanje funkcije | da |
|---|---|
| Debljina materijala | 1,25 mm |
| za promjer | 14 - 17 |
| bez halogena | da |
| Otporne na UV zračenje | da |
| Omotan plastikom | ne |
| Broj kablova/cijevi | 1 |
| Razmak od zida | da |
| Izvedba | zatvorena |
| Vrsta pričvršćivanja | Navojni priključak |
| Sukladno ROHS-u | da |
| Područje zatezanja D min. | 14 mm |
| Područje zatezanja D maks. | 17 mm |
| Dimenzija | 14-17mm |
| Površina | galvanski pocinčano |
| Materijal | Čelik |
| Serija proizvoda | 732 / 733 |

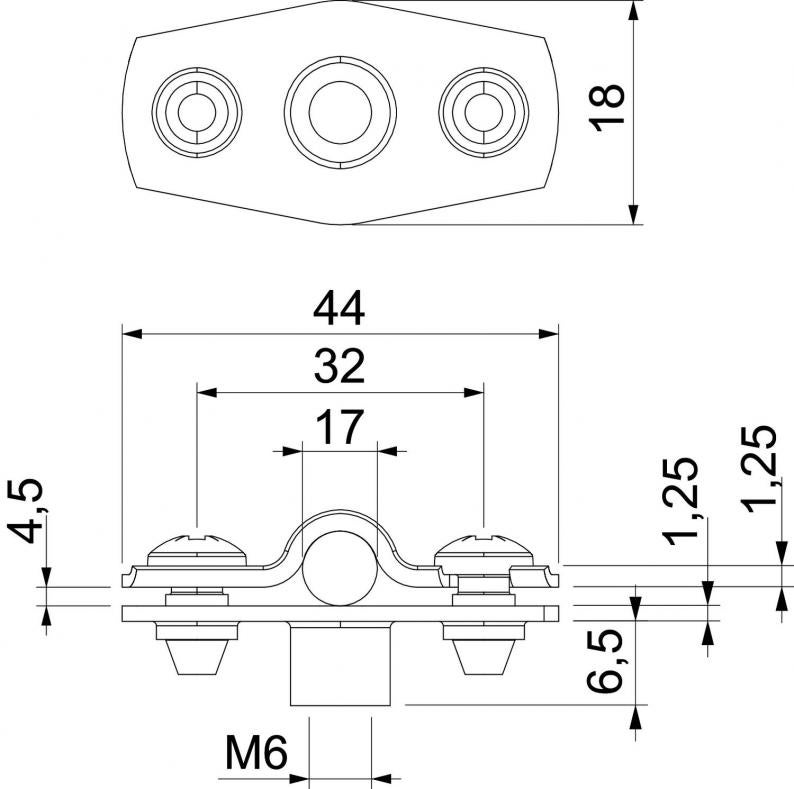

Dimenzije
| Mjera A | 44 mm |
|---|---|
| Mjera B | 32 mm |
| Mjera d maks. | 17 mm |
| Mjera d min. | 14 mm |
| Mjera x | 4,5 mm |
| Mjera t1 (mm) | 1,25 mm |
| Mjera t2 (mm) | 1,25 mm |
| Mjera D | 17 mm |
Environmental Data
| Pakiranje bez plastike | da |
|---|
| CO2 otisak (GWP) od kolijevke do vrata | 0,0597 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,0597 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Komad |
| Declared Unit Quantity | 1 |
Accessories
Pribor za montažu
Article
Type
Item no.
Amount
DP GM6 30
2351673
Smallest selling unit: 100 Komada
100Komada
Komada
Item no. 2351673
Utična tipla Delta-Push® s navojem M6Type
DP GM6 30
Smallest selling unit: 100 Komada
100Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (4)
Izjave (4)
Certifikati (5)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Variants
Type
Debljina materijala
Područje zatezanja D min.
Područje zatezanja D maks.
Površina
Materijal
Item no.
ASG 732 17 G
1,25
14
17
galvanski pocinčano
Čelik
1362417
ASG 732 20 G
1,25
17
20
galvanski pocinčano
Čelik
1362420
ASG 732 25 G
1,25
20
25
galvanski pocinčano
Čelik
1362424
ASG 732 30 G
1,5
25
30
galvanski pocinčano
Čelik
1362428
ASG 732 36 G
1,5
30
36
galvanski pocinčano
Čelik
1362432
ASG 732 44 G
1,5
36
44
galvanski pocinčano
Čelik
1362436
ASG 732 53 G
1,5
44
53
galvanski pocinčano
Čelik
1362440
ASG 732 63 G
1,5
53
63
galvanski pocinčano
Čelik
1362444
