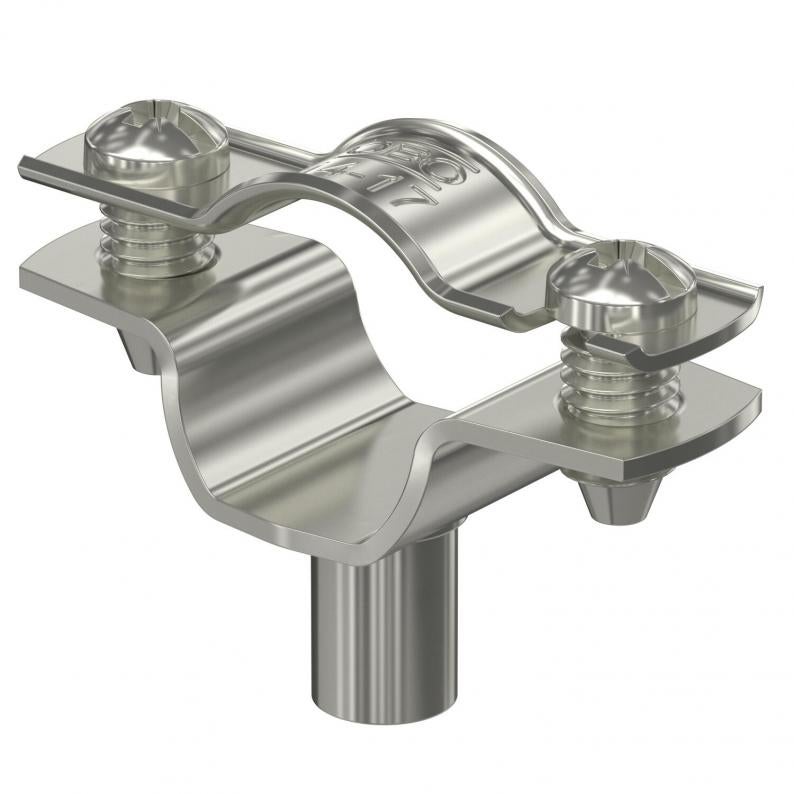

Odstojna obujmica 732 A4
Type ASG 732 17 A4
Item no. 1362467
EAN 4012196599790
Item no. / Type
Debljina materijala
Područje zatezanja D min.
Područje zatezanja D maks.
Smallest selling unit: 25 Komada
25Komada
Komada
Description
Obujmica za montažu cijevi i kabela na zid, strop i pod. Sa samoosiguravajućim gornjim dijelom. Obujmica se pričvršćuje preko unutarnjeg navoja.
Odobreno za održavanje funkcionalnosti prema DIN 4102 dio 12, klase održanja funkcionalnosti E 30 do E 90.
Odobreno za održavanje funkcionalnosti prema DIN 4102 dio 12, klase održanja funkcionalnosti E 30 do E 90.
Technical data
Tehnički podaci
| Očuvanje funkcije | da |
|---|---|
| Debljina materijala | 1,25 mm |
| za promjer | 14 - 17 |
| bez halogena | da |
| Otporne na UV zračenje | da |
| Omotan plastikom | ne |
| Broj kablova/cijevi | 1 |
| Razmak od zida | da |
| Izvedba | zatvorena |
| Vrsta pričvršćivanja | Navojni priključak |
| Sukladno ROHS-u | da |
| Područje zatezanja D min. | 14 mm |
| Područje zatezanja D maks. | 17 mm |
| Dimenzija | 14-17mm |
| Materijal | nehrđajući čelik 1.4571 |
| Serija proizvoda | 732 / 733 |

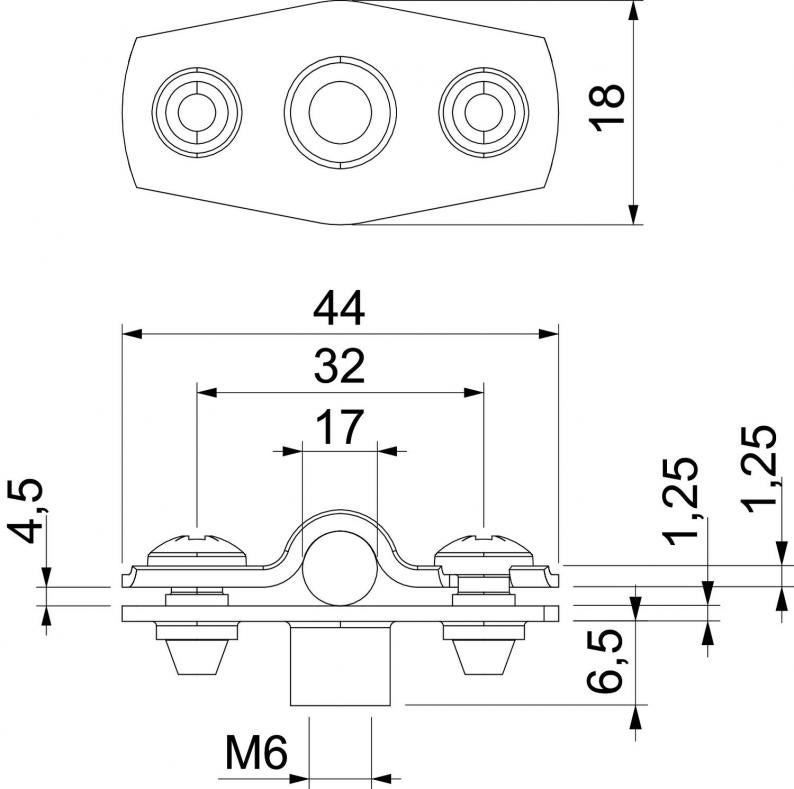

Dimenzije
| Mjera A | 44 mm |
|---|---|
| Mjera B | 32 mm |
| Mjera d maks. | 17 mm |
| Mjera d min. | 14 mm |
| Mjera H1 | 12 mm |
| Mjera b | 18 mm |
| Mjera x | 4,5 mm |
| Mjera t1 (mm) | 1,25 mm |
| Mjera t2 (mm) | 1,25 mm |
| Mjera D | 17 mm |
Environmental Data
| Pakiranje bez plastike | da |
|---|
| CO2 otisak (GWP) od kolijevke do vrata | 0,1842 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,1842 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Komad |
| Declared Unit Quantity | 1 |
Accessories
Pribor za montažu
Article
Type
Item no.
Amount
DP GM6 30
2351673
Smallest selling unit: 100 Komada
100Komada
Komada
Item no. 2351673
Utična tipla Delta-Push® s navojem M6Type
DP GM6 30
Smallest selling unit: 100 Komada
100Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (5)
Izjave (4)
Certifikati (5)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Variants
Type
Debljina materijala
Područje zatezanja D min.
Područje zatezanja D maks.
Materijal
Item no.
ASG 732 17 A4
1,25
14
17
nehrđajući čelik 1.4571
1362467
ASG 732 20 A4
1,25
17
20
nehrđajući čelik 1.4571
1362469
ASG 732 25 A4
1,25
20
25
nehrđajući čelik 1.4571
1362472
ASG 732 30 A4
1,5
25
30
nehrđajući čelik 1.4571
1362474
ASG 732 36 A4
1,5
30
36
nehrđajući čelik 1.4571
1362478
ASG 732 44 A4
1,5
36
44
nehrđajući čelik 1.4571
1362482
ASG 732 53 A4
1,5
44
53
nehrđajući čelik 1.4571
1362486
ASG 732 63 A4
1,5
53
63
nehrđajući čelik 1.4571
1362489
Debljina materijala
Područje zatezanja D min.
Područje zatezanja D maks.
ASG 732 17 A4
Item no.
1362467
Debljina materijala
1,25
Područje zatezanja D min.
14
Područje zatezanja D maks.
17
Materijal
nehrđajući čelik 1.4571
ASG 732 20 A4
Item no.
1362469
Debljina materijala
1,25
Područje zatezanja D min.
17
Područje zatezanja D maks.
20
Materijal
nehrđajući čelik 1.4571
ASG 732 25 A4
Item no.
1362472
Debljina materijala
1,25
Područje zatezanja D min.
20
Područje zatezanja D maks.
25
Materijal
nehrđajući čelik 1.4571
ASG 732 30 A4
Item no.
1362474
Debljina materijala
1,5
Područje zatezanja D min.
25
Područje zatezanja D maks.
30
Materijal
nehrđajući čelik 1.4571
ASG 732 36 A4
Item no.
1362478
Debljina materijala
1,5
Područje zatezanja D min.
30
Područje zatezanja D maks.
36
Materijal
nehrđajući čelik 1.4571
ASG 732 44 A4
Item no.
1362482
Debljina materijala
1,5
Područje zatezanja D min.
36
Područje zatezanja D maks.
44
Materijal
nehrđajući čelik 1.4571
ASG 732 53 A4
Item no.
1362486
Debljina materijala
1,5
Područje zatezanja D min.
44
Područje zatezanja D maks.
53
Materijal
nehrđajući čelik 1.4571
ASG 732 63 A4
Item no.
1362489
Debljina materijala
1,5
Područje zatezanja D min.
53
Područje zatezanja D maks.
63
Materijal
nehrđajući čelik 1.4571
