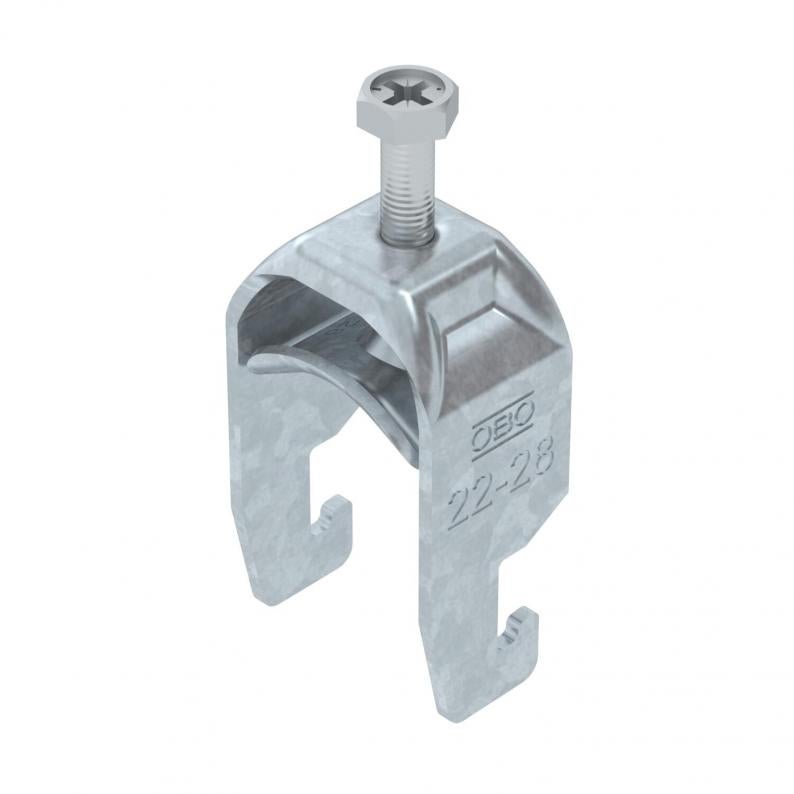

Obujmica tip 2056, U-kopča 1-struka s metalnom pričvrsnom pločicom FT

Obujmica tip 2056, U-kopča 1-struka s metalnom pričvrsnom pločicom FT

Type BS-U1-M-28 FT
|
Item no. 1186522
|
EAN 4012196849901
Show all variants
Item no. / Type
Maks. Zakretni moment
Područje zatezanja D min.
Područje zatezanja D maks.

Smallest selling unit: 100 Komada

Komada

Description

Obujmica s U-kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 18 - 22 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba dodatne pričvrsne pločice.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • UKCA Izjava o sukladnosti
  • Širina proreza 18 mm
  • Širina proreza 22 mm
  • Obujmica za C-montažne profile, širina utora od 18-22 mm
  • Razred očuvanja funkcije E30
  • Razred očuvanja funkcije E60
  • Razred očuvanja funkcije E90
  • Ugljični otisak (PCF)
  • Pakiranje bez plastike
  • Pakiranje u potpunosti od recikliranog kartona

Technical data

Dimenzije

Duljina22,5 mm
Širina33 mm
Visina57 mm
Mjera L34 mm
Mjera A22,5 mm
Mjera B33 mm
Mjera H57 mm
Mjera t2 mm
Mjera C28 mm
Mjera G (mm)M6

Tehnički podaci

Očuvanje funkcijeda
Debljina lima2 mm
za min. promjere cijevi22 mm
za maks. promjere cijevi28 mm
Širina utora10 mm
za montažni profil sa širinom proreza (s intervalom) min.18 mm
za montažni profil sa širinom proreza (s intervalom) maks.22 mm
bez halogenada
NavojM6
S metalnom pločicomda
Dužina vanjske mjere28 mm
Broj kablova/cijevi1
Dodatak površineF vruće pocinčano
Dodatak materijalaČelik
Maks. Zakretni moment3 Nm
Način montažeMontažni profil
Sukladno ROHS-uda
Područje zatezanja D min.22 mm
Područje zatezanja D maks.28 mm
Dimenzija22-28mm
Površinavruće pocinčano
MaterijalČelik
Sa nasuprotnom pločicomne
Materijal kadeČelik
Serija proizvoda2056 / 2058

Environmental Data

Pakiranje u potpunosti od recikliranog kartonada
Pakiranje bez plastikeda
CO2 otisak (GWP) od kolijevke do vrata0,1439 kg CO2e / 1 Komad
CO₂ Footprint (GWP)0,1439 kg CO₂e
Datum utvrđivanja CO2 vrijednosti2025-05-14T00:00:00.000+0200
Declared Unit (LCA)Komad
Declared Unit Quantity (LCA)1

Downloads

0 selected

Podatkovni list (1)
Katalozi i brošure (3)
Izjave (5)
Certifikati (3)
Upute i pomoći (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)

Variants

Maks. Zakretni moment
Područje zatezanja D min.
Područje zatezanja D maks.
BS-U1-M-12 FT
Item no.
1186502
Maks. Zakretni moment
3
Područje zatezanja D min.
8
Područje zatezanja D maks.
12
BS-U1-M-16 FT
Item no.
1186509
Maks. Zakretni moment
3
Područje zatezanja D min.
12
Područje zatezanja D maks.
16
BS-U1-M-22 FT
Item no.
1186516
Maks. Zakretni moment
3
Područje zatezanja D min.
16
Područje zatezanja D maks.
22
BS-U1-M-28 FT
Item no.
1186522
Maks. Zakretni moment
3
Područje zatezanja D min.
22
Područje zatezanja D maks.
28
BS-U1-M-34 FT
Item no.
1186529
Maks. Zakretni moment
3
Područje zatezanja D min.
28
Područje zatezanja D maks.
34
BS-U1-M-40 FT
Item no.
1186536
Maks. Zakretni moment
3
Područje zatezanja D min.
34
Područje zatezanja D maks.
40
BS-U1-M-46 FT
Item no.
1186542
Maks. Zakretni moment
5
Područje zatezanja D min.
40
Područje zatezanja D maks.
46
BS-U1-M-52 FT
Item no.
1186549
Maks. Zakretni moment
5
Područje zatezanja D min.
46
Područje zatezanja D maks.
52
BS-U1-M-58 FT
Item no.
1186556
Maks. Zakretni moment
5
Područje zatezanja D min.
52
Područje zatezanja D maks.
58
BS-U1-M-64 FT
Item no.
1186562
Maks. Zakretni moment
5
Područje zatezanja D min.
58
Područje zatezanja D maks.
64
BS-U1-M-70 FT
Item no.
1186569
Maks. Zakretni moment
5
Područje zatezanja D min.
64
Područje zatezanja D maks.
70
BS-U1-M-76 FT
Item no.
1186576
Maks. Zakretni moment
5
Područje zatezanja D min.
70
Područje zatezanja D maks.
76
BS-U1-M-82 FT
Item no.
1186582
Maks. Zakretni moment
5
Područje zatezanja D min.
76
Područje zatezanja D maks.
82
BS-U1-M-90 FT
Item no.
1186589
Maks. Zakretni moment
5
Područje zatezanja D min.
82
Područje zatezanja D maks.
90
BS-U1-M-100 FT
Item no.
1186597
Maks. Zakretni moment
5
Područje zatezanja D min.
90
Područje zatezanja D maks.
100
