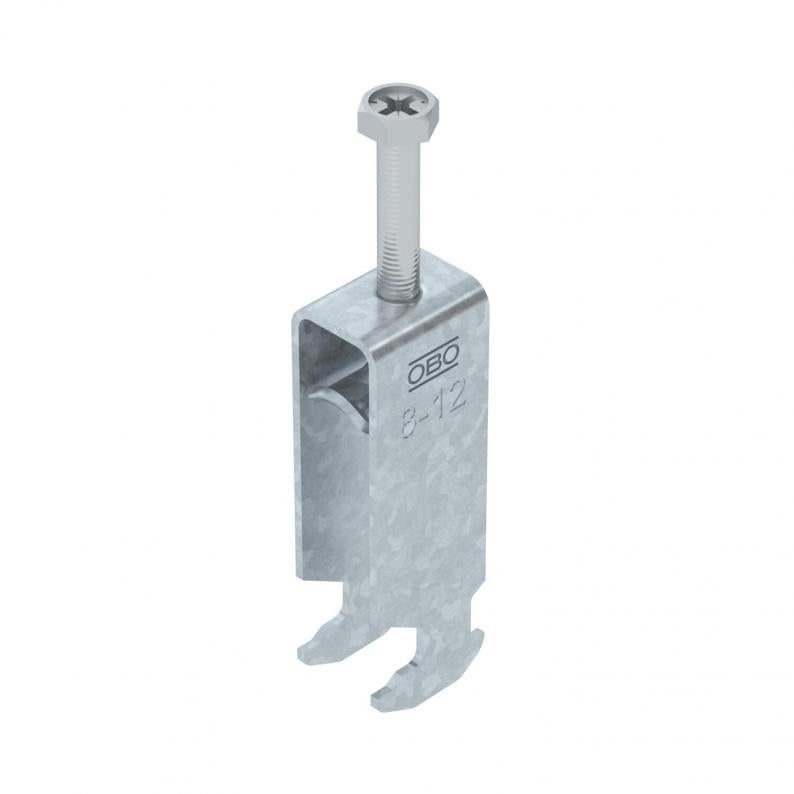

Obujmica tip 2056, H-kopča 3-struka s metalnom pričvrsnom pločicom FT
Type BS-H3-M-12 FT
Item no. 1186004
EAN 4012196848546
Item no. / Type
Maks. Zakretni moment
Područje zatezanja D min.
Područje zatezanja D maks.
Smallest selling unit: 50 Komada
50Komada
Komada
Description
Obujmica s čekićastom kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu montažu 3 pojedinačna kabela na C montažne profile. Za širinu proreza 16 – 17 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Više kabela trebalo bi razdvojiti s pomoću dvostrukih pločica. Preporuča se upotreba dodatne pričvrsne pločice.
Technical data
Dimenzije
| Duljina | 22,5 mm |
|---|---|
| Širina | 17 mm |
| Visina | 68 mm |
| Mjera L | 46 mm |
| Mjera A | 22,5 mm |
| Mjera B | 17 mm |
| Mjera H | 68 mm |
| Mjera t | 1,5 mm |
| Mjera C | 28 mm |
| Mjera G (mm) | M6 |
Tehnički podaci
| Očuvanje funkcije | da |
|---|---|
| Debljina lima | 1,5 mm |
| za min. promjere cijevi | 8 mm |
| za maks. promjere cijevi | 12 mm |
| Širina utora | 10 mm |
| za montažni profil sa širinom proreza (s intervalom) min. | 16 mm |
| za montažni profil sa širinom proreza (s intervalom) maks. | 17 mm |
| bez halogena | da |
| Navoj | M6 |
| S plastičnom posudom | ne |
| S metalnom pločicom | da |
| Dužina vanjske mjere | 28 mm |
| Broj kablova/cijevi | 3 |
| Dodatak površine | F vruće pocinčano |
| Dodatak materijala | Čelik |
| Maks. Zakretni moment | 3 Nm |
| Način montaže | Montažni profil |
| Sukladno ROHS-u | da |
| Područje zatezanja D min. | 8 mm |
| Područje zatezanja D maks. | 12 mm |
| Dimenzija | 08-12mm |
| Površina | vruće pocinčano |
| Materijal | Čelik |
| Sa nasuprotnom pločicom | ne |
| Materijal kade | Čelik |
| Serija proizvoda | 2056 / 2058 |
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|---|
| Pakiranje bez plastike | da |
| CO2 otisak (GWP) od kolijevke do vrata | 0,1203 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,1203 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Komad |
| Declared Unit Quantity | 1 |
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (2)
Izjave (4)
Certifikati (1)
Upute i pomoći (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Variants
Type
Maks. Zakretni moment
Područje zatezanja D min.
Područje zatezanja D maks.
Item no.
BS-H3-M-12 FT
3
8
12
1186004
BS-H3-M-16 FT
3
12
16
1186012
BS-H3-M-22 FT
3
16
22
1186018
BS-H3-M-28 FT
3
22
28
1186024
Područje zatezanja D min.
Područje zatezanja D maks.
BS-H3-M-12 FT
Item no.
1186004
Maks. Zakretni moment
3
Područje zatezanja D min.
8
Područje zatezanja D maks.
12
BS-H3-M-16 FT
Item no.
1186012
Maks. Zakretni moment
3
Područje zatezanja D min.
12
Područje zatezanja D maks.
16
BS-H3-M-22 FT
Item no.
1186018
Maks. Zakretni moment
3
Područje zatezanja D min.
16
Područje zatezanja D maks.
22
BS-H3-M-28 FT
Item no.
1186024
Maks. Zakretni moment
3
Područje zatezanja D min.
22
Područje zatezanja D maks.
28
