Obujmica tip 2056, H-kopča 1-struka s metalnom pričvrsnom pločicom FT

Obujmica tip 2056, H-kopča 1-struka s metalnom pričvrsnom pločicom FT

Type BS-H1-M-12 FT
Item no. 1186002
EAN 4012196846900
Show all variants
Item no. / Type
Maks. Zakretni moment
Područje zatezanja D min.
Područje zatezanja D maks.

Smallest selling unit: 100 Komada

Komada

Description

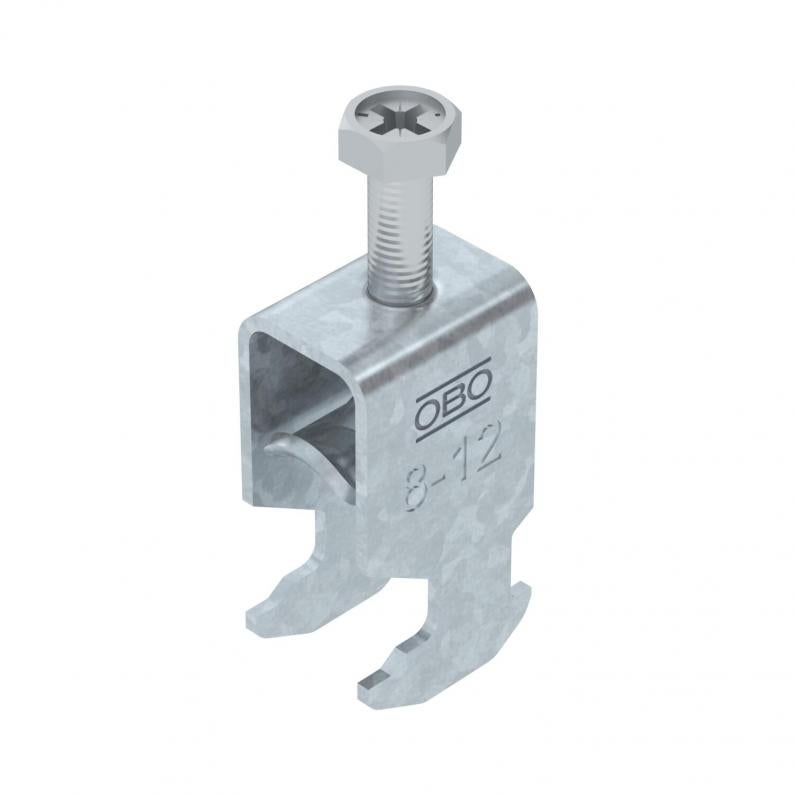

Obujmica s čekićastom kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 16 – 17 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Dodatna pričvrsna pločica se mora naručiti posebno.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • UKCA Izjava o sukladnosti
  • Širina proreza 16-17 mm
  • Obujmica za C-montažne profile, širina utora od 16-17 mm
  • Razred očuvanja funkcije E30
  • Razred očuvanja funkcije E60
  • Razred očuvanja funkcije E90
  • Ugljični otisak (PCF)

Technical data

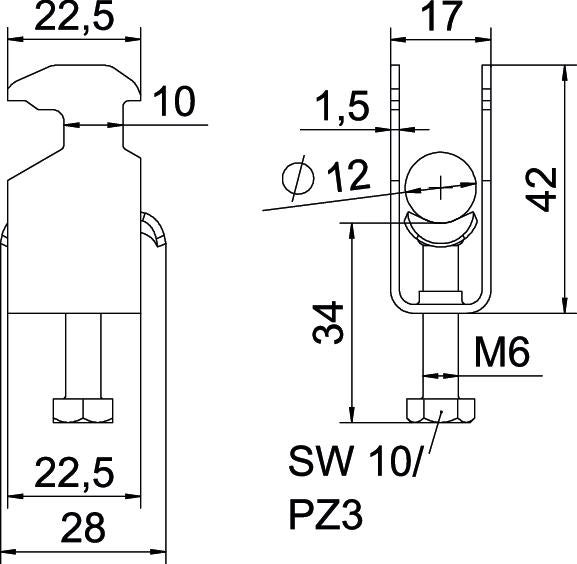

Dimenzije

Duljina22,5 mm
Širina17 mm
Visina42 mm
Mjera L34 mm
Mjera A22,5 mm
Mjera B17 mm
Mjera H42 mm
Mjera t1,5 mm
Mjera C28 mm
Mjera G (mm)M6

Tehnički podaci

Očuvanje funkcijeda
Debljina lima1,5 mm
za min. promjere cijevi8 mm
za maks. promjere cijevi12 mm
Širina utora10 mm
za montažni profil sa širinom proreza (s intervalom) min.16 mm
za montažni profil sa širinom proreza (s intervalom) maks.17 mm
bez halogenada
NavojM6
S plastičnom posudomne
S metalnom pločicomda
Dužina vanjske mjere28 mm
Broj kablova/cijevi1
Dodatak površineF vruće pocinčano
Dodatak materijalaČelik
Maks. Zakretni moment3 Nm
Način montažeMontažni profil
Sukladno ROHS-uda
Područje zatezanja D min.8 mm
Područje zatezanja D maks.12 mm
Dimenzija08-12mm
Površinavruće pocinčano
MaterijalČelik
Sa nasuprotnom pločicomne
Materijal kadeČelik
Serija proizvoda2056 / 2058

Environmental Data

CO2 otisak (GWP) od kolijevke do vrata0,0877 kg CO2e / 1 Komad
CO₂ Footprint (GWP)0,0877 kg CO₂e
Datum utvrđivanja CO2 vrijednosti2025-05-14T00:00:00.000+0200
Declared UnitKomad
Declared Unit Quantity1

Downloads

0 selected

Podatkovni list (1)
Katalozi i brošure (2)
Izjave (5)
Certifikati (2)
Upute i pomoći (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)

Variants

Maks. Zakretni moment
Područje zatezanja D min.
Područje zatezanja D maks.
BS-H1-M-12 FT
Item no.
1186002
Maks. Zakretni moment
3
Područje zatezanja D min.
8
Područje zatezanja D maks.
12
BS-H1-M-16 FT
Item no.
1186009
Maks. Zakretni moment
3
Područje zatezanja D min.
12
Područje zatezanja D maks.
16
BS-H1-M-22 FT
Item no.
1186016
Maks. Zakretni moment
3
Područje zatezanja D min.
16
Područje zatezanja D maks.
22
BS-H1-M-28 FT
Item no.
1186022
Maks. Zakretni moment
3
Područje zatezanja D min.
22
Područje zatezanja D maks.
28
BS-H1-M-34 FT
Item no.
1186029
Maks. Zakretni moment
3
Područje zatezanja D min.
28
Područje zatezanja D maks.
34
BS-H1-M-40 FT
Item no.
1186036
Maks. Zakretni moment
3
Područje zatezanja D min.
34
Područje zatezanja D maks.
40
BS-H1-M-46 FT
Item no.
1186042
Maks. Zakretni moment
5
Područje zatezanja D min.
40
Područje zatezanja D maks.
46
BS-H1-M-52 FT
Item no.
1186049
Maks. Zakretni moment
5
Područje zatezanja D min.
46
Područje zatezanja D maks.
52
BS-H1-M-58 FT
Item no.
1186056
Maks. Zakretni moment
5
Područje zatezanja D min.
52
Područje zatezanja D maks.
58
BS-H1-M-64 FT
Item no.
1186062
Maks. Zakretni moment
5
Područje zatezanja D min.
58
Područje zatezanja D maks.
64
BS-H1-M-70 FT
Item no.
1186069
Maks. Zakretni moment
5
Područje zatezanja D min.
64
Područje zatezanja D maks.
70
BS-H1-M-76 FT
Item no.
1186076
Maks. Zakretni moment
5
Područje zatezanja D min.
70
Područje zatezanja D maks.
76
BS-H1-M-82 FT
Item no.
1186082
Maks. Zakretni moment
5
Područje zatezanja D min.
76
Područje zatezanja D maks.
82
BS-H1-M-90 FT
Item no.
1186089
Maks. Zakretni moment
5
Područje zatezanja D min.
82
Područje zatezanja D maks.
90
BS-H1-M-100 FT
Item no.
1186097
Maks. Zakretni moment
5
Područje zatezanja D min.
90
Područje zatezanja D maks.
100
