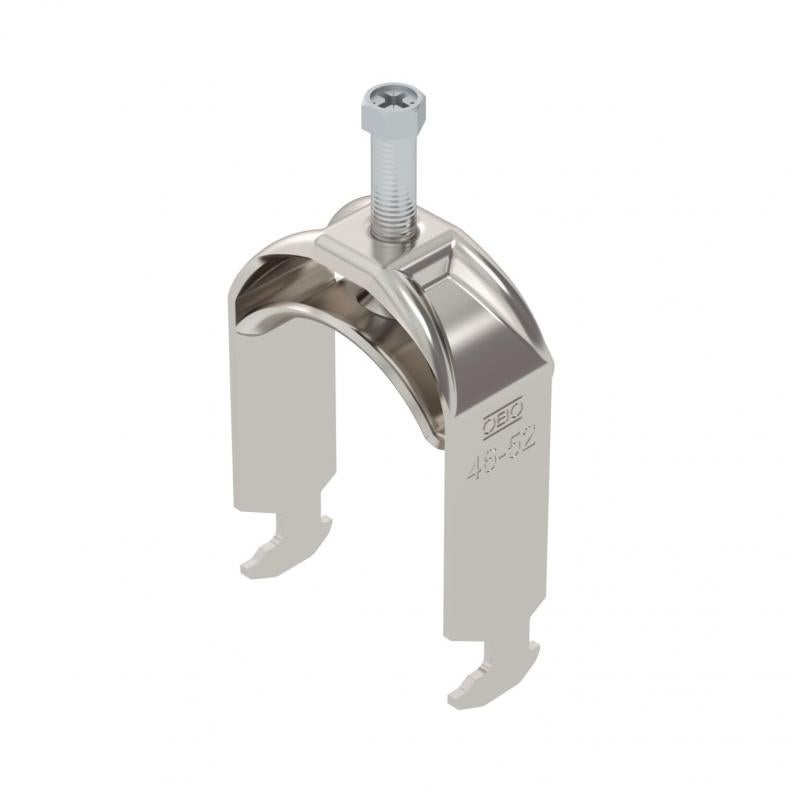

Obujmica tip 2056, H-kopča 1-struka s metalnom pričvrsnom pločicom A2

Obujmica tip 2056, H-kopča 1-struka s metalnom pričvrsnom pločicom A2

Type BS-H1-M-52 A2
Item no. 1186149
EAN 4012196848973
Show all variants
Item no. / Type
Maks. Zakretni moment
Područje zatezanja D min.
Područje zatezanja D maks.

Smallest selling unit: 25 Komada

Komada

Description

Obujmica s čekićastom kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 16 – 17 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba dodatne pričvrsne pločice.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • UKCA Izjava o sukladnosti
  • Širina proreza 16-17 mm
  • Obujmica za C-montažne profile, širina utora od 16-17 mm
  • Razred očuvanja funkcije E30
  • Razred očuvanja funkcije E60
  • Razred očuvanja funkcije E90
  • Ugljični otisak (PCF)
  • Pakiranje bez plastike
  • Pakiranje u potpunosti od recikliranog kartona

Technical data

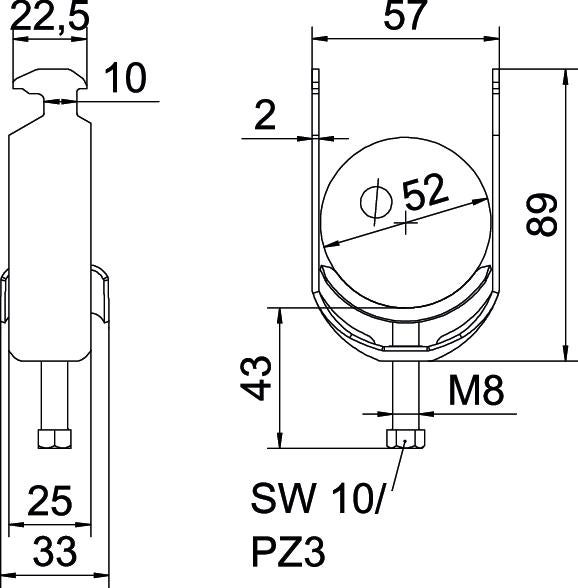

Dimenzije

Duljina25 mm
Širina57 mm
Visina89 mm
Mjera L43 mm
Mjera A25 mm
Mjera B57 mm
Mjera H89 mm
Mjera t2 mm
Mjera C33 mm
Mjera G (mm)M8

Tehnički podaci

Očuvanje funkcijeda
Debljina lima2 mm
za min. promjere cijevi46 mm
za maks. promjere cijevi52 mm
Širina utora10 mm
za montažni profil sa širinom proreza (s intervalom) min.16 mm
za montažni profil sa širinom proreza (s intervalom) maks.17 mm
bez halogenada
NavojM8
S plastičnom posudomne
S metalnom pločicomda
Dužina vanjske mjere33 mm
Broj kablova/cijevi1
Dodatak površineneobrađeno
Dodatak materijalanehrđajući čelik
Maks. Zakretni moment5 Nm
Način montažeMontažni profil
Sukladno ROHS-uda
Područje zatezanja D min.46 mm
Područje zatezanja D maks.52 mm
Dimenzija46-52mm
Površinapovršina naknadno obrađena
MaterijalNehrđajući čelik 1.4301
Sa nasuprotnom pločicomne
Materijal kadenehrđajući čelik
Kvaliteta materijala kadeNehrđajući čelik 304 (1.4301)
Serija proizvoda2056 / 2058

Environmental Data

Pakiranje u potpunosti od recikliranog kartonada
Pakiranje bez plastikeda
CO2 otisak (GWP) od kolijevke do vrata0,736 kg CO2e / 1 Komad
CO₂ Footprint (GWP)0,736 kg CO₂e
Datum utvrđivanja CO2 vrijednosti2025-05-14T00:00:00.000+0200
Declared UnitKomad
Declared Unit Quantity1

Downloads

0 selected

Podatkovni list (1)
Katalozi i brošure (2)
Izjave (5)
Certifikati (2)
Upute i pomoći (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)

Variants

Maks. Zakretni moment
Područje zatezanja D min.
Područje zatezanja D maks.
BS-H1-M-12 A2
Item no.
1186102
Maks. Zakretni moment
3
Područje zatezanja D min.
8
Područje zatezanja D maks.
12
BS-H1-M-16 A2
Item no.
1186109
Maks. Zakretni moment
3
Područje zatezanja D min.
12
Područje zatezanja D maks.
16
BS-H1-M-22 A2
Item no.
1186116
Maks. Zakretni moment
3
Područje zatezanja D min.
16
Područje zatezanja D maks.
22
BS-H1-M-28 A2
Item no.
1186122
Maks. Zakretni moment
3
Područje zatezanja D min.
22
Područje zatezanja D maks.
28
BS-H1-M-52 A2
Item no.
1186149
Maks. Zakretni moment
5
Područje zatezanja D min.
46
Područje zatezanja D maks.
52
BS-H1-M-58 A2
Item no.
1186156
Maks. Zakretni moment
5
Područje zatezanja D min.
52
Područje zatezanja D maks.
58
BS-H1-M-34 A2
Item no.
1186129
Maks. Zakretni moment
3
Područje zatezanja D min.
28
Područje zatezanja D maks.
34
BS-H1-M-40 A2
Item no.
1186136
Maks. Zakretni moment
3
Područje zatezanja D min.
34
Područje zatezanja D maks.
40
BS-H1-M-46 A2
Item no.
1186142
Maks. Zakretni moment
5
Područje zatezanja D min.
40
Područje zatezanja D maks.
46
BS-H1-M-64 A2
Item no.
1186162
Maks. Zakretni moment
5
Područje zatezanja D min.
58
Područje zatezanja D maks.
64
BS-H1-M-70 A2
Item no.
1186169
Maks. Zakretni moment
5
Područje zatezanja D min.
64
Područje zatezanja D maks.
70
BS-H1-M-76 A2
Item no.
1186176
Maks. Zakretni moment
5
Područje zatezanja D min.
70
Područje zatezanja D maks.
76
