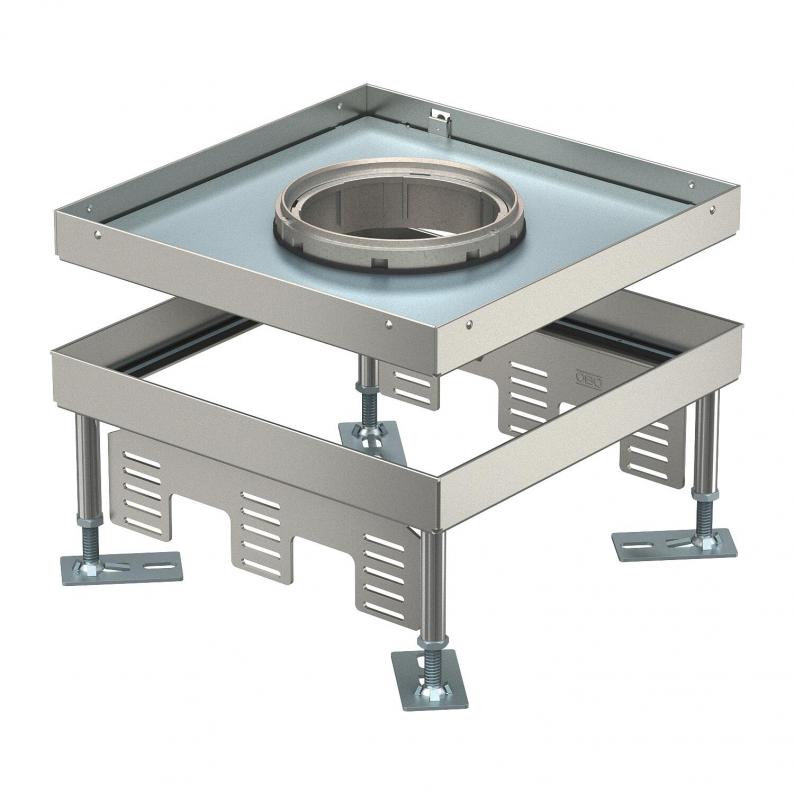

Nivelirajuća kazeta za tubus, za velika opterećenja, RKFNSL, veličine 9, nehrđajući čelik
Type RKFN3 9 V SL1 16
Item no. 7408938
EAN 4012197278298
Item no. / Type
Min. visina poda
Maks. visina poda
Debljina podne obloge
Mjera h
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Nivelirajuća kvadratna kazeta za tubus, za velika opterećenja, veličine 9, za ugradnju elektroelemenata u sustavima podnih kanala, dvostruke i šuplje podove sa suhim ili mokrim održavanjem u zatvorenom prostoru. Razred opterećenja 1 do 10 kN.
Za ugradnju 3 univerzalna nosača UT4, za 9 standardna ili 12 Modul 45® elektroelemenata. Mogu se instalirati 3 pokrovne pločice APMT5. Tubus nije sadržan u isporuci.
Nivelirajuća kvadratna kazeta za tubus, za velika opterećenja, veličine 9, za ugradnju elektroelemenata u sustavima podnih kanala, dvostruke i šuplje podove sa suhim ili mokrim održavanjem u zatvorenom prostoru. Razred opterećenja 1 do 10 kN.
Nivelirajuća kazeta za velika opterećenja, s 3 komore. Mogu se instalirati 3 pokrovne pločice APMT5.
Za ugradnju 3 univerzalna nosača UT4, za 9 standardna ili 12 Modul 45® elektroelemenata. Mogu se instalirati 3 pokrovne pločice APMT5. Tubus nije sadržan u isporuci.
Nivelirajuća kvadratna kazeta za tubus, za velika opterećenja, veličine 9, za ugradnju elektroelemenata u sustavima podnih kanala, dvostruke i šuplje podove sa suhim ili mokrim održavanjem u zatvorenom prostoru. Razred opterećenja 1 do 10 kN.
Nivelirajuća kazeta za velika opterećenja, s 3 komore. Mogu se instalirati 3 pokrovne pločice APMT5.
Technical data

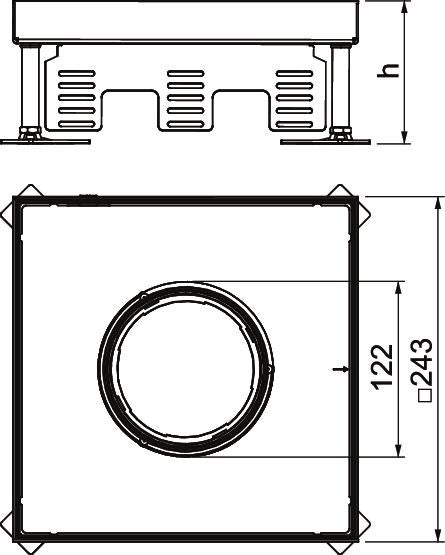

Dimenzije
| Duljina | 243 mm |
|---|---|
| Širina | 243 mm |
| Visina | 105 mm |
| Mjera h | 105 mm |
Tehnički podaci
| Min. visina poda | 105 mm |
|---|---|
| Maks. visina poda | 150 mm |
| Debljina podne obloge | 16 mm |
| Min. područje niveliranja | 105 mm |
| Područje niveliranja, maks. | 150 mm |
| Broj ugradnih elemenata | 12 |
| Odvojivo | ne |
| Dužina ugradne mjere | 244 mm |
| Širina ugradne mjere | 244 mm |
| Prikladno za ugradnju u šuplji pod | da |
| Prikladno za ugradnju u dvostruki pod | da |
| Održavanje poda | mokro |
| Dubina za ugradnju | 105 mm |
| Izvedba izlaza za kabele | Potopni tubus |
| Broj izvoda vodiča | 1 |
| Nosač za prihvat ugradnih kutija | ne |
| Stupanj zaštite IK-kod | IK10 |
| Klasa opterećenja | 10 kN (OBO SL1) |
| Tip ugradnog sustava | UT4 |
| Teška robusna izvedba | da |
| Nazivna veličina za ugradbene elemente | 9 |
| Odobrenja | VDE |
| Norma | EN 50085-2-2 |
| Vrsta zaštite (IP) u korištenom stanju | IP20 |
| Vrsta zaštite (IP) u nekorištenom stanju | IP55 |
| Broj univerzalnih nosača | 3 x UT4 |
| Otvor u podu/montažni otvor | 244x244 |
| Izvedba | kvadratno |
| Sukladno ROHS-u | izuzeti |
| Dimenzija | 243x243x100 |
| Materijal | Nehrđajući čelik |
| Serija proizvoda | RKFN |
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|
| CO2 otisak (GWP) od kolijevke do vrata | 24,7907 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 24,7907 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Komad |
| Declared Unit Quantity | 1 |
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
TUK2 GV
7428140
Smallest selling unit: 1 Komada
1Komada
Komada
SK RK9
7404372
Smallest selling unit: 1 Komada
1Komada
Komada
DUG 350 9SL
7401410
Smallest selling unit: 1 Komada
1Komada
Komada
UT4 45 4
7408727
Smallest selling unit: 1 Komada
1Komada
Komada
Type
TUK2 GV
Smallest selling unit: 1 Komada
1Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (2)
Izjave (3)
Certifikati (1)
Upute i pomoći (1)
Slike proizvoda (2)
Variants
Type
Min. visina poda
Maks. visina poda
Debljina podne obloge
Nazivna veličina za ugradbene elemente
Mjera h
Vrsta zaštite (IP) u nekorištenom stanju
Item no.
RKFN3 9 V SL1 16
105
150
16
9
105
IP55
7408938
RKFN3 9 V SL1 21
110
155
21
9
110
IP55
7408940
Min. visina poda
Maks. visina poda
Debljina podne obloge
Mjera h
RKFN3 9 V SL1 16
Item no.
7408938
Min. visina poda
105
Maks. visina poda
150
Debljina podne obloge
16
Nazivna veličina za ugradbene elemente
9
Mjera h
105
Vrsta zaštite (IP) u nekorištenom stanju
IP55
RKFN3 9 V SL1 21
Item no.
7408940
Min. visina poda
110
Maks. visina poda
155
Debljina podne obloge
21
Nazivna veličina za ugradbene elemente
9
Mjera h
110
Vrsta zaštite (IP) u nekorištenom stanju
IP55
