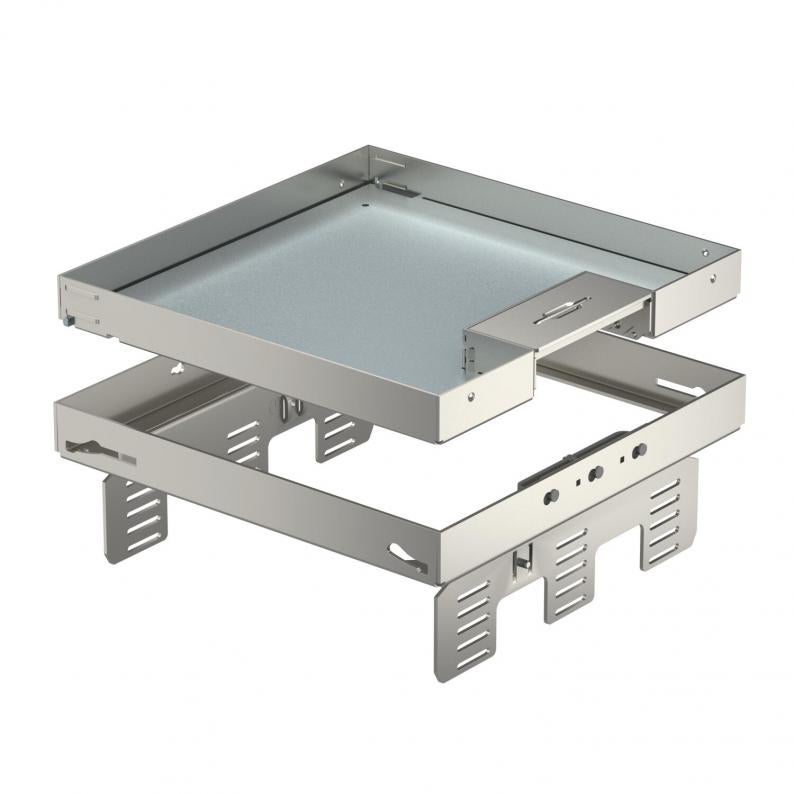

Nivelirajuća kazeta sa izvodom za kabele RKSNUZD3, nehrđajući čelik
Type RKSN2 UZD3 9VS20
Item no. 7409238
EAN 4012195867302
Item no. / Type
Min. visina poda
Debljina podne obloge
Mjera h
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Nivelirajuća kazeta odvojena od poda, nazivne veličine 9, s izvodom za kabele, za ugradnju elektroelemenata u podove sa suhim održavanjem u zatvorenom prostoru, za ugradnju u podne kutije UZD250 ili UZD350 u kombinaciji s montažnim poklopcem DUG../9 ili u UGD250-3/9 ili UGD350-3/9. Kazeta se montira pomoću nosača za niveliranje na aluminijskom okviru podne kutije (nosače treba posebno naručiti).
Nivelirajuća kazeta sa izvodom za kabele, s 3 komore. Za ugradnju 3 univerzalna nosača UT4 za 9 standardnih ili 12 Modul 45 elektroelemenata.
Nivelirajuća kazeta odvojena od poda, nazivne veličine 9, s izvodom za kabele, za ugradnju elektroelemenata u podove sa suhim održavanjem u zatvorenom prostoru, za ugradnju u podne kutije UZD250 ili UZD350 u kombinaciji s montažnim poklopcem DUG../9. Kazeta se montira pomoću nosača za niveliranje na aluminijskom okviru podne kutije (nosače treba posebno naručiti).
Nivelirajuća kazeta s 3 komore. Mogu se instalirati 3 pokrovne pločice APMT5.
Nivelirajuća kazeta sa izvodom za kabele, s 3 komore. Za ugradnju 3 univerzalna nosača UT4 za 9 standardnih ili 12 Modul 45 elektroelemenata.
Nivelirajuća kazeta odvojena od poda, nazivne veličine 9, s izvodom za kabele, za ugradnju elektroelemenata u podove sa suhim održavanjem u zatvorenom prostoru, za ugradnju u podne kutije UZD250 ili UZD350 u kombinaciji s montažnim poklopcem DUG../9. Kazeta se montira pomoću nosača za niveliranje na aluminijskom okviru podne kutije (nosače treba posebno naručiti).
Nivelirajuća kazeta s 3 komore. Mogu se instalirati 3 pokrovne pločice APMT5.
Technical data

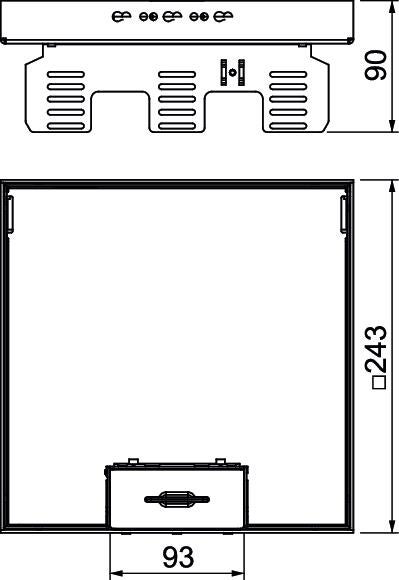

Dimenzije
| Duljina | 243 mm |
|---|---|
| Širina | 243 mm |
| Visina | 90 mm |
| Mjera h | 90 mm |
Tehnički podaci
| Min. visina poda | 105 mm |
|---|---|
| Debljina podne obloge | 20 mm |
| Broj ugradnih elemenata | 12 |
| Odvojivo | da |
| Dužina ugradne mjere | 244 mm |
| Širina ugradne mjere | 244 mm |
| Prikladno za ugradnju u šuplji pod | da |
| Prikladno za ugradnju u dvostruki pod | da |
| Održavanje poda | suho |
| Broj ugradnih kutija | 3 |
| Dubina za ugradnju | 105 mm |
| Izvedba izlaza za kabele | Zakretni izvod za kabele |
| Broj izvoda vodiča | 1 |
| Nosač za prihvat ugradnih kutija | da |
| Stupanj zaštite IK-kod | IK10 |
| Tip ugradnog sustava | UT4 |
| Teška robusna izvedba | ne |
| Nazivna veličina za ugradbene elemente | 9 |
| Odobrenja | VDE |
| Norma | EN 50085-2-2 |
| Vrsta zaštite (IP) u korištenom stanju | IP20 |
| Vrsta zaštite (IP) u nekorištenom stanju | IP40 |
| Vertikalno opterećenje, mala površina | do 3000 N |
| Vertikalno opterećenje, velika površina | do 3000 N |
| Izvedba | kvadratno |
| Sukladno ROHS-u | da |
| Dimenzija | 243x243mm |
| Materijal | Nehrđajući čelik 1.4301 |
| Serija proizvoda | RKSN |
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|---|
| Pakiranje bez plastike | da |
| CO2 otisak (GWP) od kolijevke do vrata | 20,2457 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 20,2457 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Komad |
| Declared Unit Quantity | 1 |
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
NW 350-3 QK
7410544
Smallest selling unit: 1 Komada
1Komada
Komada
DUG RK UAN 9
7428547
Smallest selling unit: 1 Komada
1Komada
Komada
UT4 45 4
7408727
Smallest selling unit: 1 Komada
1Komada
Komada
Item no. 7410544
Nosač za niveliranje, za ugradnju odvojive kazete u UGD350-3Type
NW 350-3 QK
Smallest selling unit: 1 Komada
1Komada
Komada
Type
DUG RK UAN 9
Smallest selling unit: 1 Komada
1Komada
Komada
Item no. 7400513
Prihvatni lim 350 nazivne veličine 9Type
DUG 350-3 9
Smallest selling unit: 1 Komada
1Komada
Komada
