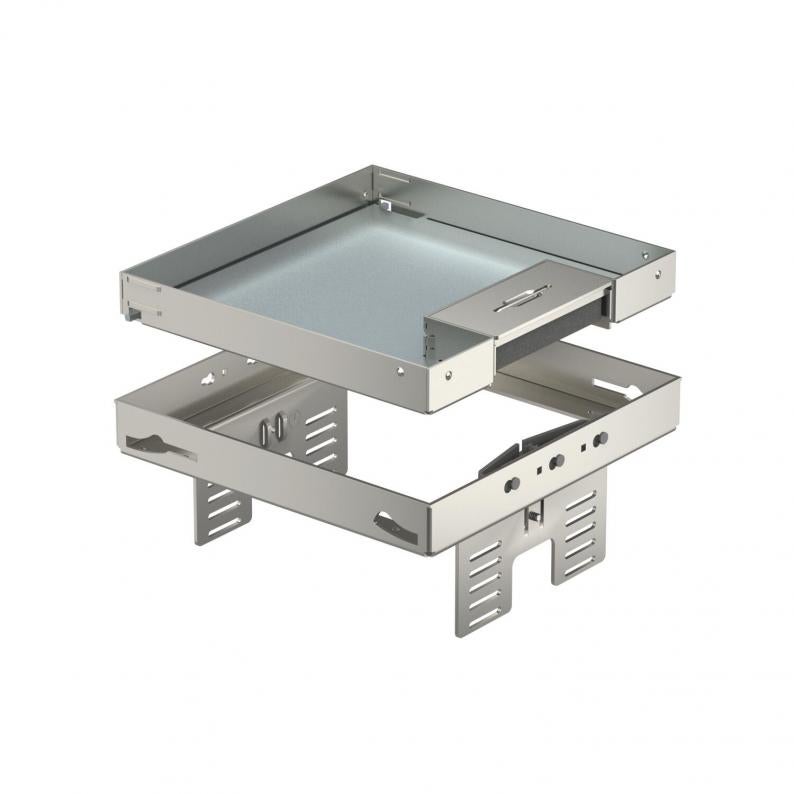

Nivelirajuća kazeta sa izvodom za kabele RKSNUZD3, nehrđajući čelik
Type RKSN2 UZD3 4VS20
Item no. 7409228
EAN 4012195867265
Item no. / Type
Min. visina poda
Debljina podne obloge
Mjera h
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Nivelirajuća kazeta odvojena od poda, nazivne veličine 4, s izvodom za kabele, za ugradnju elektroelemenata u podove sa suhim održavanjem u zatvorenom prostoru, za ugradnju u podne kutije UZD250 ili UZD350 u kombinaciji s montažnim poklopcem DUG../4 ili u UGD250-3/4 ili UGD350-3/4. Kazeta se montira pomoću nosača za niveliranje na aluminijskom okviru podne kutije (nosače treba posebno naručiti).
Nivelirajuća kazeta sa izvodom za kabele, a 2 komore. Za ugradnju 2 univerzalna nosača UT3, za 4 standardna ili 6 Modul 45 elektroelemenata.
Nivelirajuća kazeta sa izvodom za kabele, a 2 komore. Za ugradnju 2 univerzalna nosača UT3, za 4 standardna ili 6 Modul 45 elektroelemenata.
Technical data

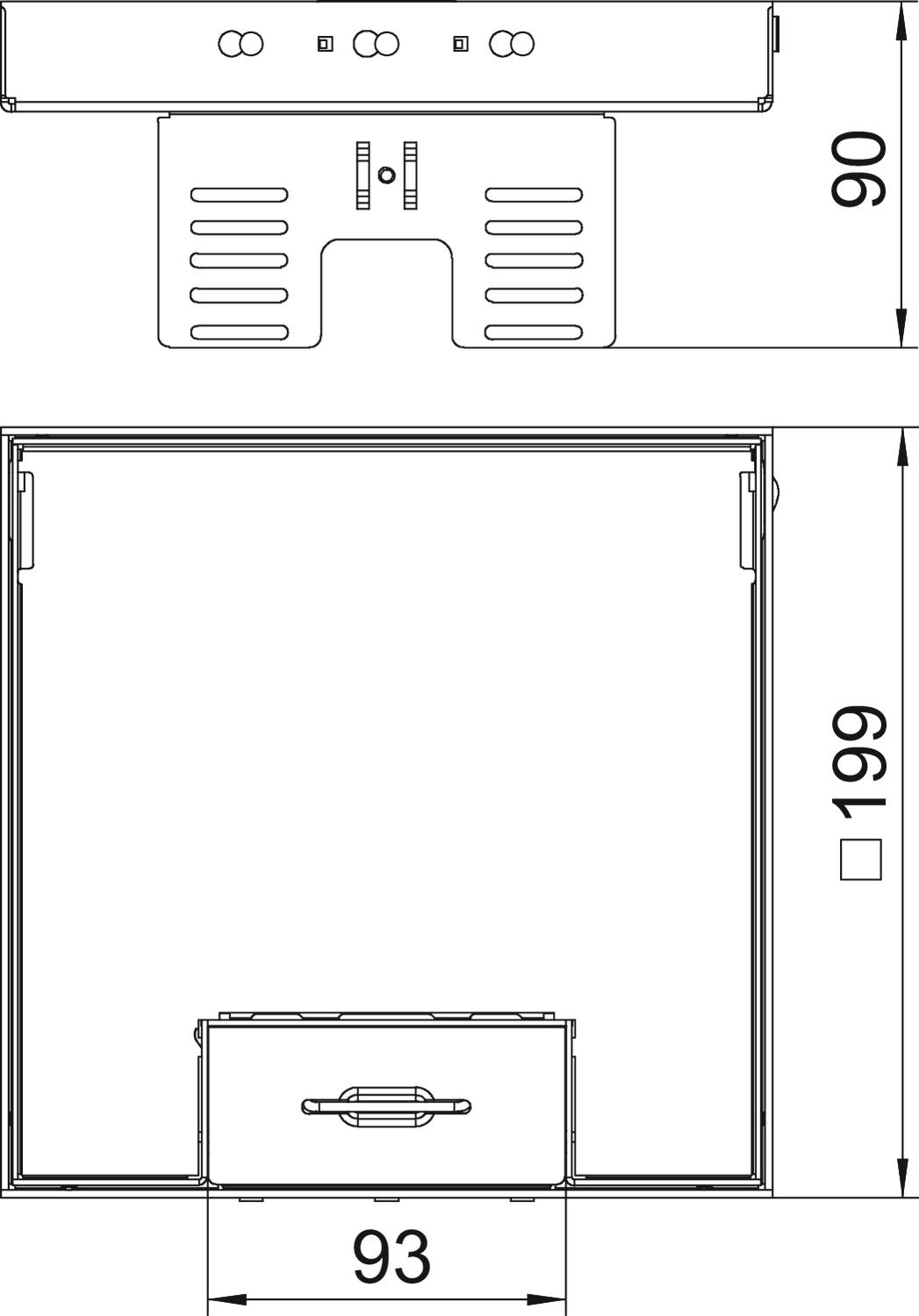

Dimenzije
| Duljina | 199 mm |
|---|---|
| Širina | 199 mm |
| Visina | 90 mm |
| Mjera h | 90 mm |
Tehnički podaci
| Min. visina poda | 105 mm |
|---|---|
| Debljina podne obloge | 20 mm |
| Broj ugradnih elemenata | 6 |
| Odvojivo | da |
| Dužina ugradne mjere | 201 mm |
| Širina ugradne mjere | 201 mm |
| Prikladno za ugradnju u šuplji pod | da |
| Prikladno za ugradnju u dvostruki pod | da |
| Održavanje poda | suho |
| Broj ugradnih kutija | 2 |
| Dubina za ugradnju | 105 mm |
| Izvedba izlaza za kabele | Zakretni izvod za kabele |
| Broj izvoda vodiča | 1 |
| Nosač za prihvat ugradnih kutija | da |
| Stupanj zaštite IK-kod | IK10 |
| Tip ugradnog sustava | UT3 |
| Teška robusna izvedba | ne |
| Nazivna veličina za ugradbene elemente | 4 |
| Odobrenja | VDE |
| Norma | EN 50085-2-2 |
| Vrsta zaštite (IP) u korištenom stanju | IP20 |
| Vrsta zaštite (IP) u nekorištenom stanju | IP40 |
| Vertikalno opterećenje, mala površina | do 3000 N |
| Vertikalno opterećenje, velika površina | do 3000 N |
| Izvedba | kvadratno |
| Sukladno ROHS-u | da |
| Dimenzija | 200x200mm |
| Materijal | Nehrđajući čelik 1.4301 |
| Serija proizvoda | RKSN |
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|---|
| Pakiranje bez plastike | da |
| CO2 otisak (GWP) od kolijevke do vrata | 14,4338 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 14,4338 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Komad |
| Declared Unit Quantity | 1 |
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
NW 350-3 QK
7410544
Smallest selling unit: 1 Komada
1Komada
Komada
DUG RK UAN 4
7428544
Smallest selling unit: 1 Komada
1Komada
Komada
UT3 45 3
7408723
Smallest selling unit: 1 Komada
1Komada
Komada
Item no. 7410544
Nosač za niveliranje, za ugradnju odvojive kazete u UGD350-3Type
NW 350-3 QK
Smallest selling unit: 1 Komada
1Komada
Komada
Type
DUG RK UAN 4
Smallest selling unit: 1 Komada
1Komada
Komada
Item no. 7400505
Prihvatni lim 350 nazivne veličine 4Type
DUG 350-3 4
Smallest selling unit: 1 Komada
1Komada
Komada
Downloads
0 selected
Podatkovni list (2)
Katalozi i brošure (1)
Izjave (3)
Certifikati (1)
Upute i pomoći (1)
Slike proizvoda (2)
Preuzimanja 3D podataka (2)
Variants
Type
Min. visina poda
Debljina podne obloge
Nazivna veličina za ugradbene elemente
Mjera h
Item no.
RKSN2 UZD3 4VS20
105
20
4
90
7409228
RKSN2 UZD3 4VS25
110
25
4
95
7409230
Min. visina poda
Debljina podne obloge
Mjera h
RKSN2 UZD3 4VS20
Item no.
7409228
Min. visina poda
105
Debljina podne obloge
20
Nazivna veličina za ugradbene elemente
4
Mjera h
90
RKSN2 UZD3 4VS25
Item no.
7409230
Min. visina poda
110
Debljina podne obloge
25
Nazivna veličina za ugradbene elemente
4
Mjera h
95
