Mrežna polica za veća opterećenja SGR 55 G
Type SGR 55 100 G
|Item no. 6005470
|EAN 4012196397778
Item no. / Type
6005470 / SGR 55 100 G
Duljina
3000 mm
Širina
100 mm
Visina
55 mm
Očuvanje funkcije
ne
Korisni presjek
40 cm²
Promjer žice
6 mm
Smallest selling unit: 3 m
3m
m
Description

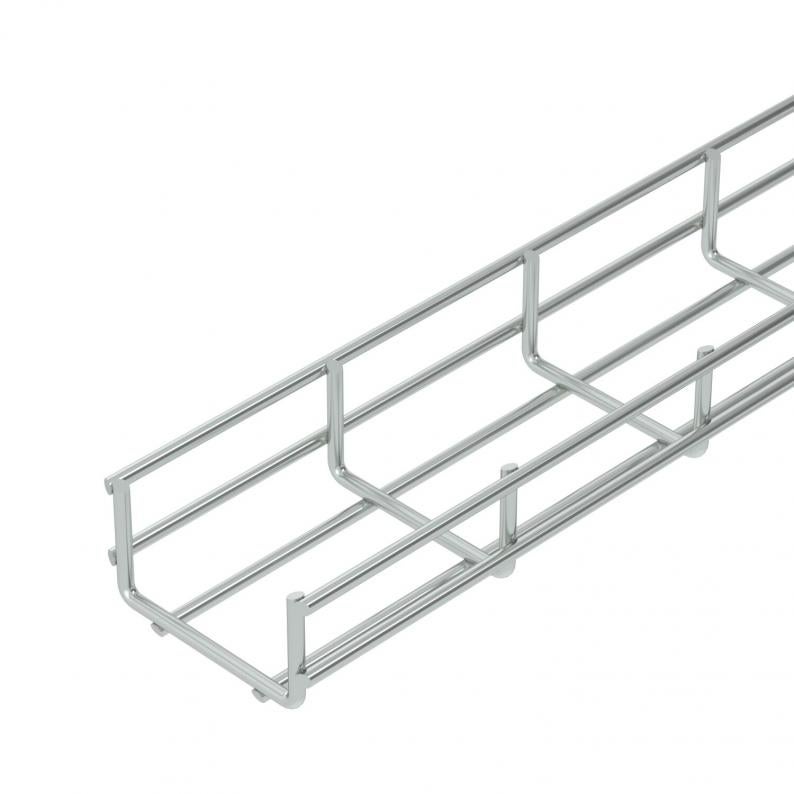

Mrežna polica od zavarenih čeličnih žica visine 55 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.
Širina petlje iznosi 50 x 100 mm.
Izvedba od nehrđajućeg čelika na upit.
Technical data

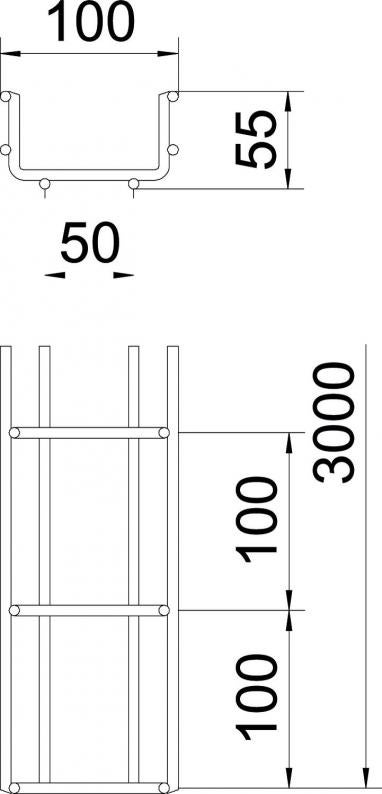

Dimenzije
| Duljina | 3000 mm |
|---|---|
| Širina | 100 mm |
| Visina | 55 mm |
| Mjera B | 100 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Izvedba spojnice | bez spojnice |
| Izvedba velikog raspona | ne |
| Korisni presjek | 40 cm² |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Korisni presjek | 4000 mm² |
| Oblik profila | U-oblik |
| Promjer žice | 6 mm |
| Dimenzija | 55x100x3000 |
| Površina | galvanski pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Tip ispitivanja opterećenja prema IEC 61537 | Tip II |
| Vrsta spoja sustava nosača kabela | navijano |
Opterećenja
| Razmak podupiranja 1,0m | 2 kN/m |
|---|---|
| Razmak podupiranja 1,5m | 1,15 kN/m |
| Razmak podupiranja 2,0m | 0,75 kN/m |
| Razmak podupiranja 3,0m | 0,4 kN/m |

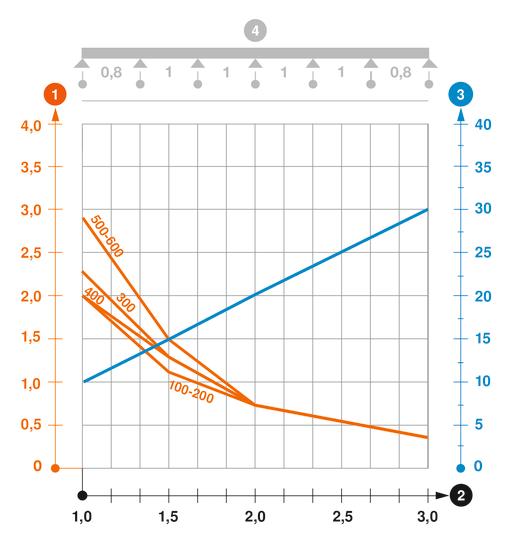

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 3,2694 kg CO2e / 1 Metar |
|---|
