Mrežna polica za veća opterećenja SGR 105 G
Type SGR 105 200 G
|Item no. 6002612
|EAN 4012196397914
Item no. / Type
Duljina
Širina
Visina
Korisni presjek
Promjer žice
Smallest selling unit: 3 m
3m
m
Description

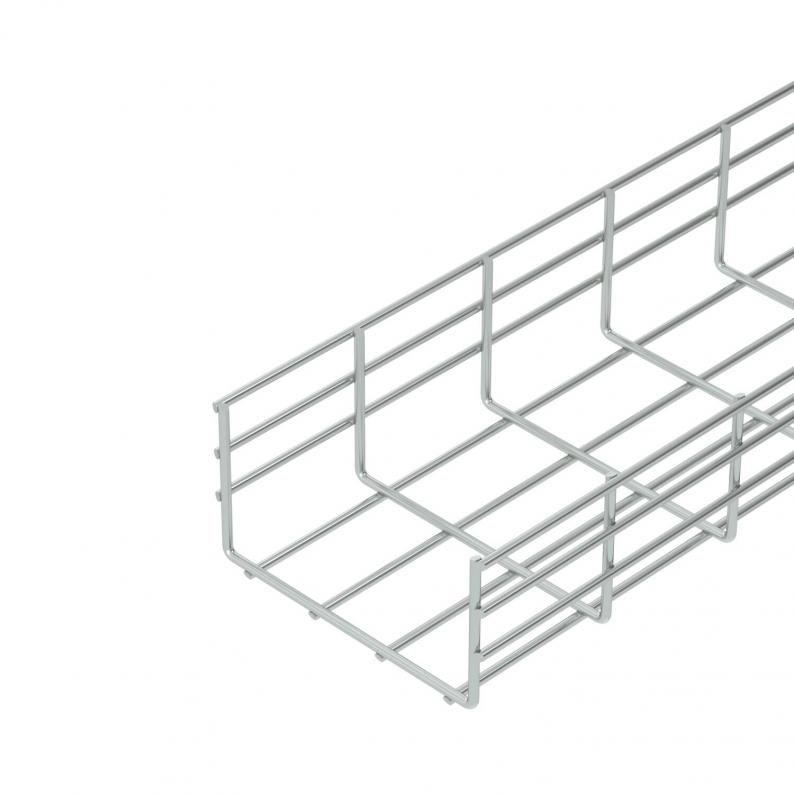

Mrežna polica od zavarenih čeličnih žica visine 105 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.

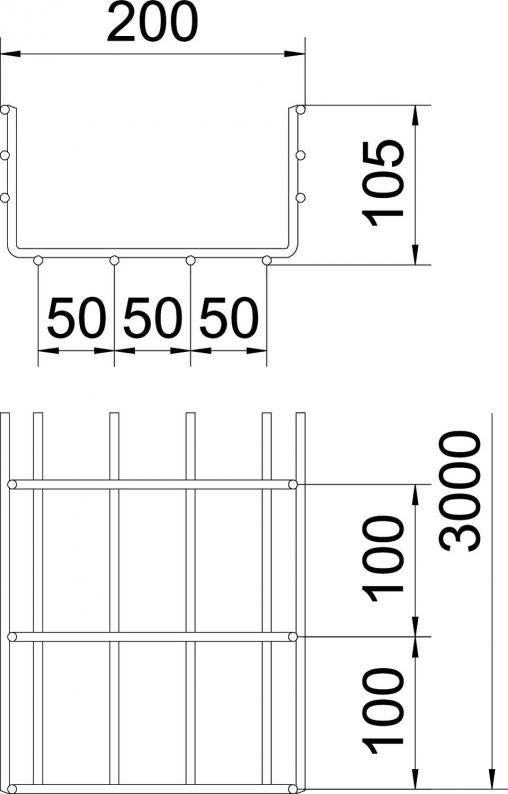

Širina petlje iznosi 50 x 100 mm.
Technical data
Dimenzije
| Duljina | 3000 mm |
|---|---|
| Širina | 200 mm |
| Visina | 105 mm |
| Mjera B | 200 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Izvedba spojnice | bez spojnice |
| Izvedba velikog raspona | ne |
| Korisni presjek | 175 cm² |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Korisni presjek | 17500 mm² |
| Integrirani pregradni zid | bez |
| Oblik profila | U-oblik |
| Sukladno ROHS-u | da |
| Promjer žice | 6 mm |
| Dimenzija | 105x200x3000 |
| Površina | galvanski pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Tip ispitivanja opterećenja prema IEC 61537 | Tip II |
| Vrsta spoja sustava nosača kabela | navijano |
Opterećenja
| Razmak podupiranja 1,0m | 3,1 kN/m |
|---|---|
| Razmak podupiranja 1,5m | 1,75 kN/m |
| Razmak podupiranja 2,0m | 1,15 kN/m |
| Razmak podupiranja 2,5m | 0,79 kN/m |
| Razmak podupiranja 3,0m | 0,6 kN/m |
| Razmak podupiranja 3,5m | 0,5 kN/m |
| Razmak podupiranja 4,0m | 0,4 kN/m |
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
Environmental Data
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 otisak (GWP) od kolijevke do vrata | 5,6745 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 5,6745 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-21T00:00:00.000+0200 |
| Declared Unit (LCA) | Metar |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Dodatni pribor sustava
Pribor za montažu
Article
Type
Item no.
Amount
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (4)
Izjave (4)
Certifikati (1)
Upute i pomoći (2)
Slike proizvoda (3)
Variants
Type
Duljina
Širina
Visina
Očuvanje funkcije
Korisni presjek
Promjer žice
Item no.
SGR 105 200 G
3000
200
105
ne
175
6
6002612
SGR 105 300 G
3000
300
105
ne
268
6
6002614
SGR 105 400 G
3000
400
105
ne
363
6
6002616
SGR 105 500 G
3000
500
105
ne
459
6
6002620
SGR 105 600 G
3000
600
105
ne
554
6
6002622
Širina
Korisni presjek
SGR 105 200 G
Item no.
6002612
Duljina
3000
Širina
200
Visina
105
Očuvanje funkcije
ne
Korisni presjek
175
Promjer žice
6
SGR 105 300 G
Item no.
6002614
Duljina
3000
Širina
300
Visina
105
Očuvanje funkcije
ne
Korisni presjek
268
Promjer žice
6
SGR 105 400 G
Item no.
6002616
Duljina
3000
Širina
400
Visina
105
Očuvanje funkcije
ne
Korisni presjek
363
Promjer žice
6
SGR 105 500 G
Item no.
6002620
Duljina
3000
Širina
500
Visina
105
Očuvanje funkcije
ne
Korisni presjek
459
Promjer žice
6
SGR 105 600 G
Item no.
6002622
Duljina
3000
Širina
600
Visina
105
Očuvanje funkcije
ne
Korisni presjek
554
Promjer žice
6
