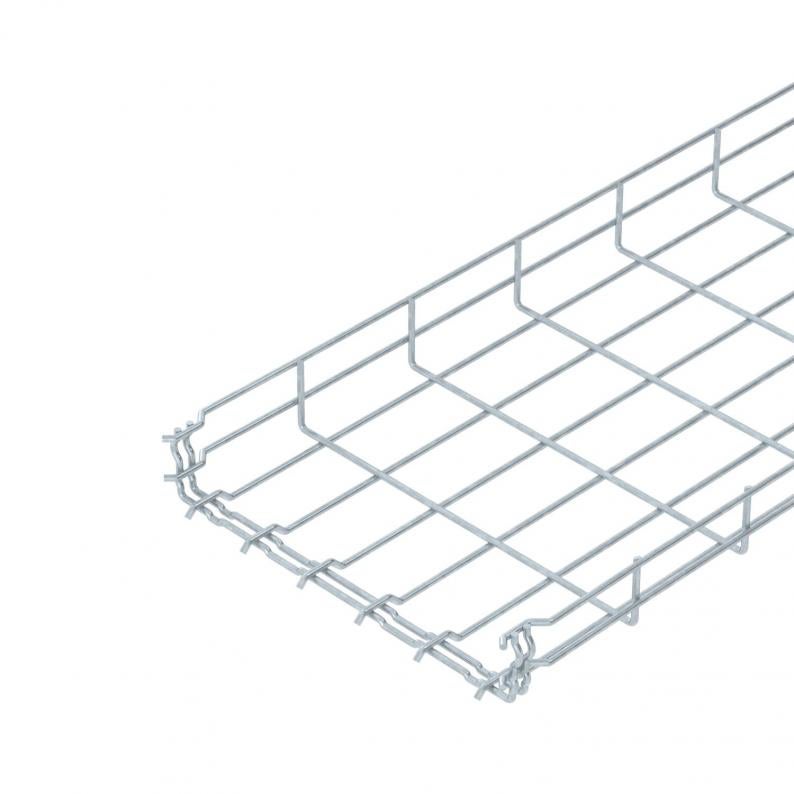

Mrežna polica GR-Magic® 55 FT

Mrežna polica GR-Magic® 55 FT

Type GRM 55 300 FT
|
Item no. 6001424
|
EAN 4012196815050
Show all variants
Item no. / Type
6001424 / GRM 55 300 FT
Duljina
3000 mm
Širina
300 mm
Visina
55 mm
Očuvanje funkcije
da
Korisni presjek
129 cm²
Promjer žice
4,8 mm

Smallest selling unit: 3 m

m

Description

Mrežna polica visine 55 mm.
Zaštita od elektromagnetskog zračenja iznosi 15 dB bez poklopca i 25 dB s poklopcem. Detaljne informacije vezane uz UL klasifikaciju dostupne su u odgovarajućem odobrenju za ugradnju.

Za mrežnu policu nisu potrebne dodatne komponente za spajanje; polica se jednostavno utiskuje jedna u drugu. Širina petlje iznosi 50 × 100 mm (iznimka: GRM 55/50 = 20 × 100 mm).

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • Razred očuvanja funkcije E30
  • Razred očuvanja funkcije E60
  • Razred očuvanja funkcije E90
  • Deklaracija ekološkog proizvoda (EPD)
  • Ugljični otisak (PCF)

Technical data

Dimenzije

Duljina3000 mm
Širina300 mm
Visina55 mm
Mjera B300 mm
Mjera H58 mm

Tehnički podaci

Očuvanje funkcijeda
Izvedba spojniceintegrirana spojnica
Izvedba velikog rasponane
Korisni presjek129 cm²
Nehrđajući plemeniti čelik, obrađenne
Korisni presjek12900 mm²
Integrirani pregradni zidbez
bezvijčana spojnicada
Oblik profilaU-oblik
Sukladno ROHS-uda
Promjer žice4,8 mm
Dimenzija55x300x3000
Površinavruće pocinčano
MaterijalČelik
Bojacink
Zaštita od požaraOdržavanje funkcionalnosti nosive konstrukcije za određene kabele
Tip ispitivanja opterećenja prema IEC 61537Tip II
Vrsta spoja sustava nosača kabelaPričvršćivanje klik-sustavom
Serija proizvodaSerija GRM

Opterećenja

Razmak podupiranja 1,0m0,7 kN/m
Razmak podupiranja 1,5m0,5 kN/m
Razmak podupiranja 2,0m0,25 kN/m
Razmak podupiranja 2,5m0,2 kN/m
Dijagram opterećenja mrežnog kanala GR-Magic tipa GRM 55

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka

Razmak podupiranja u m

Savijanje drške u mm kod dopuštenog kN/m

Krivulja opterećenja kod ispitivanja

Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm

Krivulja savijanja stranice ovisno o razmaku nosača

Environmental Data

EPD Verifiedda
Datum isteka EPD10.07.2029
Broj deklaracije EPDEPD-KTO-17.0
EPD standard / LCA standard (norme)DIN EN ISO 14025,EN 15804 + A2
CO2 otisak (GWP) od kolijevke do vrata4,0718 kg CO2e / 1 Metar
CO₂ Footprint (GWP)4,0718 kg CO₂e
Datum utvrđivanja CO2 vrijednosti2025-05-14T00:00:00.000+0200
Declared Unit (LCA)Metar
Declared Unit Quantity (LCA)1

Accessories

Dodatni pribor sustava
Pribor za montažu
Type
DGRR 300 FT

Smallest selling unit: 3 m

m

Item no. 6016723

Kutna spojnica FT
Type
GEV 36 FT

Smallest selling unit: 20 Komada

Komada
