Mrežna polica GR-Magic® 55 FT
Type GRM 55 200 FT
|Item no. 6001420
|EAN 4012196814930
Item no. / Type
Duljina
Širina
Visina
Očuvanje funkcije
Korisni presjek
Promjer žice
Smallest selling unit: 3 m
3m
m
Description

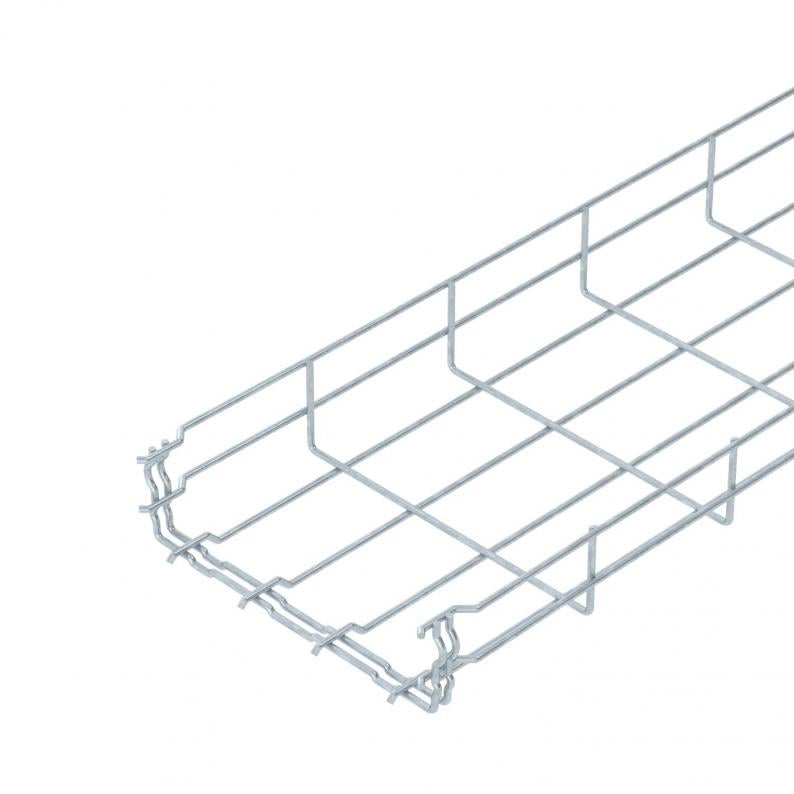

Mrežna polica visine 55 mm.
Zaštita od elektromagnetskog zračenja iznosi 15 dB bez poklopca i 25 dB s poklopcem. Detaljne informacije vezane uz UL klasifikaciju dostupne su u odgovarajućem odobrenju za ugradnju.
Zaštita od elektromagnetskog zračenja iznosi 15 dB bez poklopca i 25 dB s poklopcem. Detaljne informacije vezane uz UL klasifikaciju dostupne su u odgovarajućem odobrenju za ugradnju.
Za mrežnu policu nisu potrebne dodatne komponente za spajanje; polica se jednostavno utiskuje jedna u drugu. Širina petlje iznosi 50 × 100 mm (iznimka: GRM 55/50 = 20 × 100 mm).
Technical data

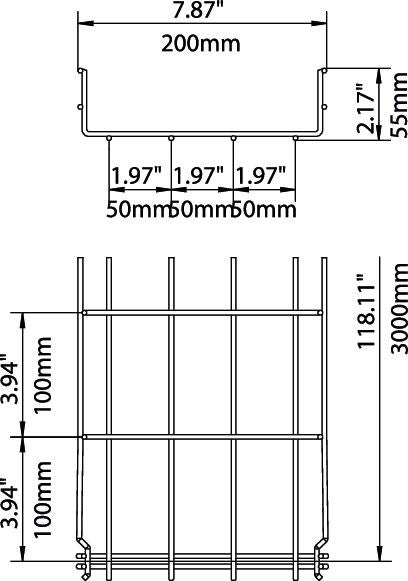

Dimenzije
| Duljina | 3000 mm |
|---|---|
| Širina | 200 mm |
| Visina | 55 mm |
| Mjera B | 200 mm |
| Mjera H | 58 mm |
Tehnički podaci
| Očuvanje funkcije | da |
|---|---|
| Izvedba spojnice | integrirana spojnica |
| Izvedba velikog raspona | ne |
| Korisni presjek | 87 cm² |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Korisni presjek | 8700 mm² |
| Integrirani pregradni zid | bez |
| bezvijčana spojnica | da |
| Oblik profila | U-oblik |
| Promjer žice | 3,9 mm |
| Dimenzija | 55x200x3000 |
| Površina | vruće pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Zaštita od požara | Održavanje funkcionalnosti nosive konstrukcije za određene kabele |
| Tip ispitivanja opterećenja prema IEC 61537 | Tip II |
| Vrsta spoja sustava nosača kabela | Pričvršćivanje klik-sustavom |
Opterećenja
| Razmak podupiranja 1,0m | 0,35 kN/m |
|---|---|
| Razmak podupiranja 1,5m | 0,2 kN/m |
| Razmak podupiranja 2,0m | 0,1 kN/m |
| Razmak podupiranja 2,5m | 0,1 kN/m |
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
page.product.environmentalData.environmentalData
| CO2 otisak (GWP) od kolijevke do vrata | 2,1628 kg CO2e / 1 Metar |
|---|
Accessories
Dodatni pribor sustava
Pribor za montažu
Article
Type
Item no.
Amount
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (9)
Izjave (5)
Certifikati (7)
Upute i pomoći (4)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)
Variants
Type
Duljina
Širina
Visina
Očuvanje funkcije
Korisni presjek
Promjer žice
Item no.
GRM 55 200 FT
3000
200
55
da
87
3,9
6001420
GRM 55 200 4.8FT
3000
200
55
da
87
4,8
6001421
GRM 55 300 FT
3000
300
55
da
129
4,8
6001424
GRM 55 400 FT
3000
400
55
da
175
4,8
6001428
GRM 55 500 FT
3000
500
55
ne
220
4,8
6001432
GRM 55 600 FT
3000
600
55
ne
265
4,8
6001436
Širina
Očuvanje funkcije
Korisni presjek
Promjer žice
GRM 55 200 FT
Item no.
6001420
Duljina
3000
Širina
200
Visina
55
Očuvanje funkcije
da
Korisni presjek
87
Promjer žice
3,9
GRM 55 200 4.8FT
Item no.
6001421
Duljina
3000
Širina
200
Visina
55
Očuvanje funkcije
da
Korisni presjek
87
Promjer žice
4,8
GRM 55 300 FT
Item no.
6001424
Duljina
3000
Širina
300
Visina
55
Očuvanje funkcije
da
Korisni presjek
129
Promjer žice
4,8
GRM 55 400 FT
Item no.
6001428
Duljina
3000
Širina
400
Visina
55
Očuvanje funkcije
da
Korisni presjek
175
Promjer žice
4,8
GRM 55 500 FT
Item no.
6001432
Duljina
3000
Širina
500
Visina
55
Očuvanje funkcije
ne
Korisni presjek
220
Promjer žice
4,8
GRM 55 600 FT
Item no.
6001436
Duljina
3000
Širina
600
Visina
55
Očuvanje funkcije
ne
Korisni presjek
265
Promjer žice
4,8
