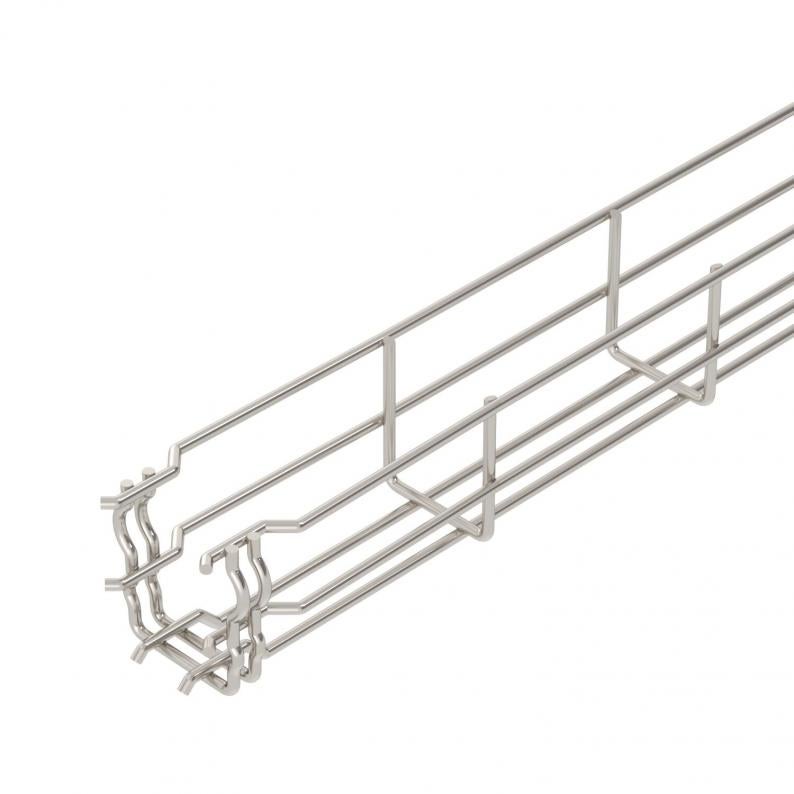

Mrežna polica GR-Magic® 55 A4

Mrežna polica GR-Magic® 55 A4

Type GRM 55 50 A4
|
Item no. 6001087
|
EAN 4012195431046
Show all variants
Item no. / Type
Duljina
Širina
Visina
Očuvanje funkcije
Korisni presjek
Promjer žice

Smallest selling unit: 3 m

m

Description

Mrežna polica visine 55 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.

Za mrežnu policu nisu potrebne dodatne komponente za spajanje, polica se jednostavno utaknejedna u drugu. Širina petlje iznosi 50 x 100 mm (iznimka GRM 55/50 = 20 x 100 mm).

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • Razred očuvanja funkcije E30
  • Razred očuvanja funkcije E60
  • Razred očuvanja funkcije E90
  • Deklaracija ekološkog proizvoda (EPD)
  • Ugljični otisak (PCF)

Technical data

Dimenzije

Duljina3000 mm
Širina50 mm
Visina55 mm
Mjera B52 mm
Mjera H58 mm

Tehnički podaci

Očuvanje funkcijeda
Izvedba spojniceintegrirana spojnica
Izvedba velikog rasponane
Korisni presjek16 cm²
Nehrđajući plemeniti čelik, obrađenda
Korisni presjek1600 mm²
Integrirani pregradni zidbez
bezvijčana spojnicada
Oblik profilaU-oblik
Sukladno ROHS-uda
Promjer žice3,9 mm
Dimenzija55x50x3000
Površinapovršina naknadno obrađena
Materijalnehrđajući čelik 1.4401
Bojaoplemenjeni čelik
Zaštita od požaraOdržavanje funkcionalnosti nosive konstrukcije za određene kabele
Tip ispitivanja opterećenja prema IEC 61537Tip II
Vrsta spoja sustava nosača kabelaPričvršćivanje klik-sustavom
Serija proizvodaSerija GRM

Opterećenja

Razmak podupiranja 1,0m0,35 kN/m
Razmak podupiranja 1,5m0,2 kN/m
Razmak podupiranja 2,0m0,1 kN/m
Razmak podupiranja 2,5m0,1 kN/m
Dijagram opterećenja mrežnog kanala tipa GRM 55 VA

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka

Razmak podupiranja u m

Savijanje drške u mm kod dopuštenog kN/m

Krivulja opterećenja kod ispitivanja

Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm

Krivulja savijanja stranice ovisno o razmaku nosača

Environmental Data

EPD Verifiedda
Datum isteka EPD10.07.2029
Broj deklaracije EPDEPD-KTO-17.0
EPD standard / LCA standard (norme)DIN EN ISO 14025,EN 15804 + A2
CO2 otisak (GWP) od kolijevke do vrata3,4099 kg CO2e / 1 Metar
CO₂ Footprint (GWP)3,4099 kg CO₂e
Datum utvrđivanja CO2 vrijednosti2025-05-14T00:00:00.000+0200
Declared Unit (LCA)Metar
Declared Unit Quantity (LCA)1

Accessories

Dodatni pribor sustava

Item no. 6016764

Kutna spojnica
Type
GEV 36 A4

Smallest selling unit: 10 Komada

Komada

Downloads

0 selected

Podatkovni list (1)
Katalozi i brošure (10)
Izjave (4)
Certifikati (4)
Upute i pomoći (3)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)

Variants

Širina
Očuvanje funkcije
Korisni presjek
Promjer žice
GRM 55 50 A4
Item no.
6001087
Duljina
3000
Širina
50
Visina
55
Očuvanje funkcije
da
Korisni presjek
16
Promjer žice
3,9
GRM 55 100 A4
Item no.
6001088
Duljina
3000
Širina
100
Visina
55
Očuvanje funkcije
da
Korisni presjek
40
Promjer žice
3,9
GRM 55 150 A4
Item no.
6001090
Duljina
3000
Širina
150
Visina
55
Očuvanje funkcije
da
Korisni presjek
63
Promjer žice
3,9
GRM 55 200 A4
Item no.
6001091
Duljina
3000
Širina
200
Visina
55
Očuvanje funkcije
da
Korisni presjek
87
Promjer žice
3,9
GRM 55 300 A4
Item no.
6001093
Duljina
3000
Širina
300
Visina
55
Očuvanje funkcije
da
Korisni presjek
129
Promjer žice
4,8
GRM 55 400 A4
Item no.
6001095
Duljina
3000
Širina
400
Visina
55
Očuvanje funkcije
da
Korisni presjek
175
Promjer žice
4,8
GRM 55 500 A4
Item no.
6001097
Duljina
3000
Širina
500
Visina
55
Očuvanje funkcije
ne
Korisni presjek
220
Promjer žice
4,8
GRM 55 600 A4
Item no.
6001099
Duljina
3000
Širina
600
Visina
55
Očuvanje funkcije
ne
Korisni presjek
265
Promjer žice
4,8
