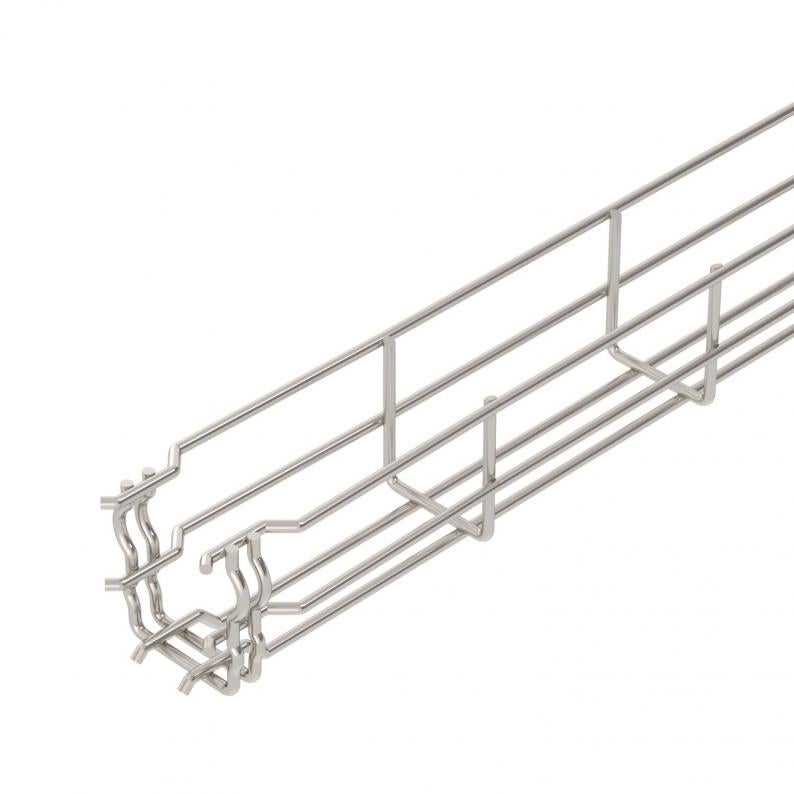

Mrežna polica GR-Magic® 55 A2
Type GRM 55 50 A2
|Item no. 6001070
|EAN 4012195430933
Item no. / Type
Duljina
Širina
Visina
Očuvanje funkcije
Korisni presjek
Promjer žice
Smallest selling unit: 3 m
3m
m
Description
Mrežna polica visine 55 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.
Za mrežnu policu nisu potrebne dodatne komponente za spajanje, polica se jednostavno utaknejedna u drugu. Širina petlje iznosi 50 x 100 mm (iznimka GRM 55/50 = 20 x 100 mm).
Technical data
Dimenzije
| Duljina | 3000 mm |
|---|---|
| Širina | 50 mm |
| Visina | 55 mm |
| Mjera B | 52 mm |
| Mjera H | 58 mm |
Tehnički podaci
| Očuvanje funkcije | da |
|---|---|
| Izvedba spojnice | integrirana spojnica |
| Korisni presjek | 16 cm² |
| Nehrđajući plemeniti čelik, obrađen | da |
| Korisni presjek | 1600 mm² |
| Integrirani pregradni zid | bez |
| bezvijčana spojnica | da |
| Oblik profila | U-oblik |
| Sukladno ROHS-u | da |
| Promjer žice | 3,9 mm |
| Dimenzija | 55x50x3000 |
| Površina | površina naknadno obrađena |
| Materijal | Nehrđajući čelik 1.4301 |
| Boja | oplemenjeni čelik |
| Zaštita od požara | Održavanje funkcionalnosti nosive konstrukcije za određene kabele |
| Tip ispitivanja opterećenja prema IEC 61537 | Tip II |
| Vrsta spoja sustava nosača kabela | Pričvršćivanje klik-sustavom |
| Serija proizvoda | Serija GRM |
Opterećenja
| Razmak podupiranja 1,0m | 0,35 kN/m |
|---|---|
| Razmak podupiranja 1,5m | 0,2 kN/m |
| Razmak podupiranja 2,0m | 0,1 kN/m |
| Razmak podupiranja 2,5m | 0,1 kN/m |
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
Environmental Data
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 otisak (GWP) od kolijevke do vrata | 3,4068 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 3,4068 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metar |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Dodatni pribor sustava
Pribor za montažu
Article
Type
Item no.
Amount
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (10)
Izjave (4)
Certifikati (4)
Upute i pomoći (3)
Slike proizvoda (3)
Preuzimanja 3D podataka (2)
Variants
Type
Duljina
Širina
Visina
Očuvanje funkcije
Korisni presjek
Promjer žice
Item no.
GRM 55 50 A2
3000
50
55
da
16
3,9
6001070
GRM 55 100 A2
3000
100
55
da
40
3,9
6001072
GRM 55 150 A2
3000
150
55
da
63
3,9
6001074
GRM 55 200 A2
3000
200
55
da
87
3,9
6001076
GRM 55 300 A2
3000
300
55
da
129
4,8
6001078
GRM 55 400 A2
3000
400
55
da
175
4,8
6001080
GRM 55 500 A2
3000
500
55
ne
220
4,8
6001082
GRM 55 600 A2
3000
600
55
ne
265
4,8
6001085
Širina
Očuvanje funkcije
Korisni presjek
Promjer žice
GRM 55 50 A2
Item no.
6001070
Duljina
3000
Širina
50
Visina
55
Očuvanje funkcije
da
Korisni presjek
16
Promjer žice
3,9
GRM 55 100 A2
Item no.
6001072
Duljina
3000
Širina
100
Visina
55
Očuvanje funkcije
da
Korisni presjek
40
Promjer žice
3,9
GRM 55 150 A2
Item no.
6001074
Duljina
3000
Širina
150
Visina
55
Očuvanje funkcije
da
Korisni presjek
63
Promjer žice
3,9
GRM 55 200 A2
Item no.
6001076
Duljina
3000
Širina
200
Visina
55
Očuvanje funkcije
da
Korisni presjek
87
Promjer žice
3,9
GRM 55 300 A2
Item no.
6001078
Duljina
3000
Širina
300
Visina
55
Očuvanje funkcije
da
Korisni presjek
129
Promjer žice
4,8
GRM 55 400 A2
Item no.
6001080
Duljina
3000
Širina
400
Visina
55
Očuvanje funkcije
da
Korisni presjek
175
Promjer žice
4,8
GRM 55 500 A2
Item no.
6001082
Duljina
3000
Širina
500
Visina
55
Očuvanje funkcije
ne
Korisni presjek
220
Promjer žice
4,8
GRM 55 600 A2
Item no.
6001085
Duljina
3000
Širina
600
Visina
55
Očuvanje funkcije
ne
Korisni presjek
265
Promjer žice
4,8
