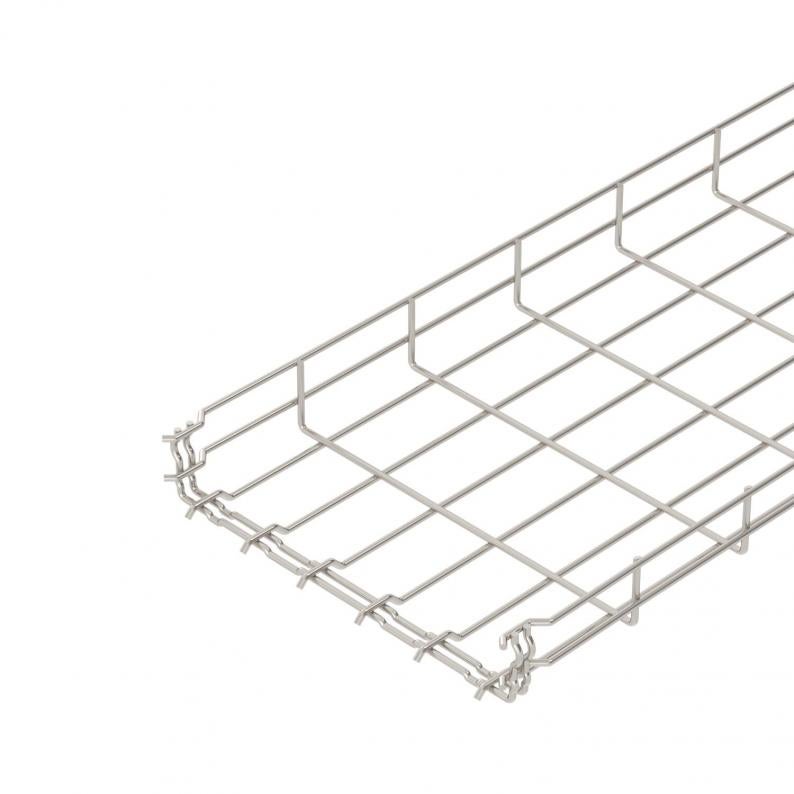

Mrežna polica GR-Magic® 55
Type GRM 55 300 A2
Item no. 6001078
EAN 4012196101771
Item no. / Type
6001078 / GRM 55 300 A2
Duljina
3000 mm
Širina
300 mm
Visina
55 mm
Očuvanje funkcije
da
Korisni presjek
129 cm²
Promjer žice
4,8 mm
Smallest selling unit: 3 m
3m
m
Description
Mrežna polica visine 55 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.
Za mrežnu policu nisu potrebne dodatne komponente za spajanje, polica se jednostavno utaknejedna u drugu. Širina petlje iznosi 50 x 100 mm (iznimka GRM 55/50 = 20 x 100 mm).
Technical data

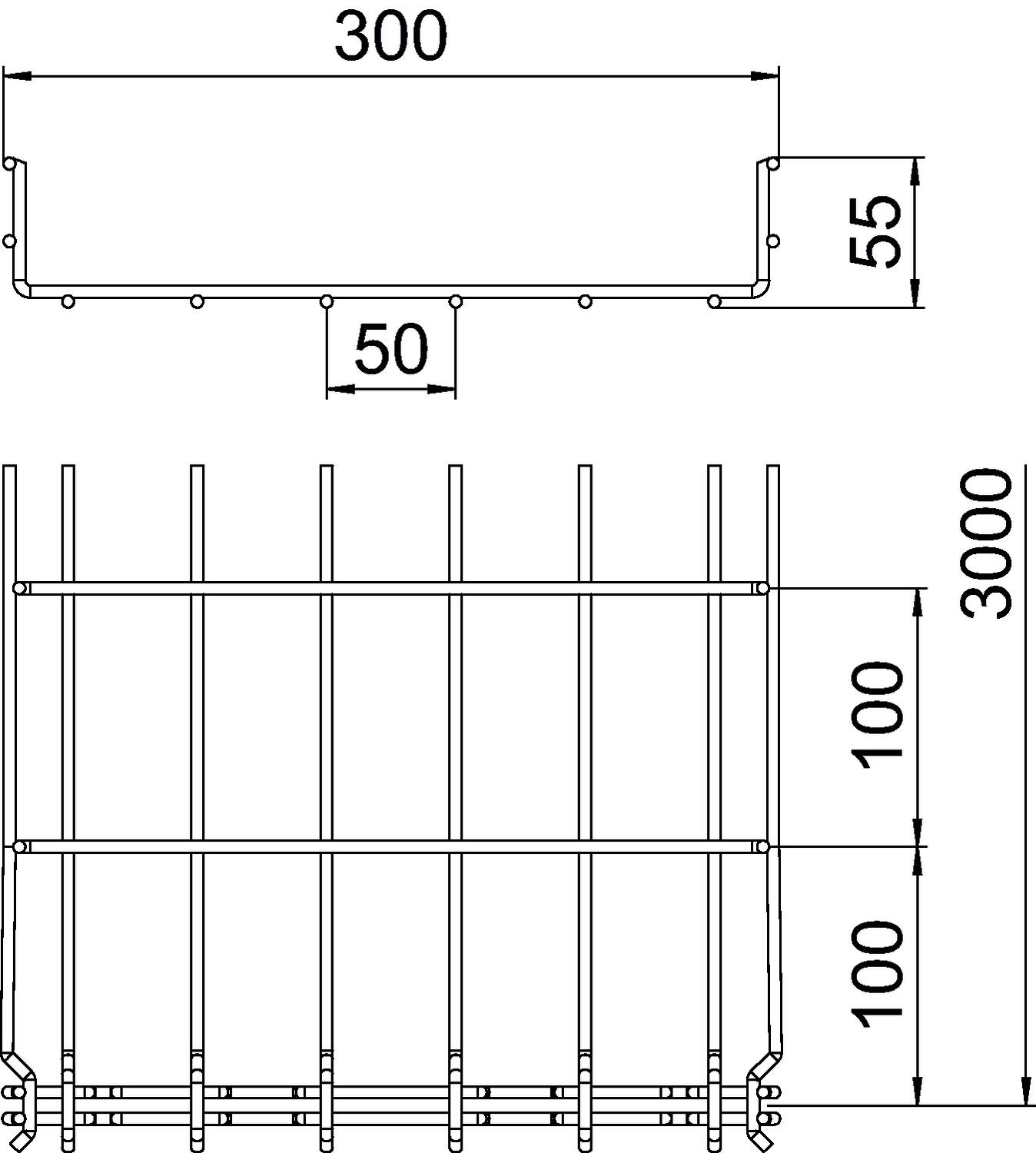

Dimenzije
| Duljina | 3000 mm |
|---|---|
| Širina | 300 mm |
| Visina | 55 mm |
| Mjera B | 300 mm |
| Mjera H | 58 mm |
Tehnički podaci
| Očuvanje funkcije | da |
|---|---|
| Izvedba spojnice | integrirana spojnica |
| Korisni presjek | 129 cm² |
| Nehrđajući plemeniti čelik, obrađen | da |
| Korisni presjek | 12900 mm² |
| Integrirani pregradni zid | bez |
| bezvijčana spojnica | da |
| Oblik profila | U-oblik |
| Sukladno ROHS-u | da |
| Promjer žice | 4,8 mm |
| Dimenzija | 55x300x3000 |
| Površina | površina naknadno obrađena |
| Materijal | Nehrđajući čelik 1.4301 |
| Boja | oplemenjeni čelik |
| Zaštita od požara | Održavanje funkcionalnosti nosive konstrukcije za određene kabele |
| Tip ispitivanja opterećenja prema IEC 61537 | Tip II |
| Vrsta spoja sustava nosača kabela | Pričvršćivanje klik-sustavom |
| Serija proizvoda | Serija GRM |
Opterećenja
| Razmak podupiranja 1,0m | 0,7 kN/m |
|---|---|
| Razmak podupiranja 1,5m | 0,5 kN/m |
| Razmak podupiranja 2,0m | 0,25 kN/m |
| Razmak podupiranja 2,5m | 0,2 kN/m |
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
Environmental Data
| CO2 otisak (GWP) od kolijevke do vrata | 9,6765 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 9,6765 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metar |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
