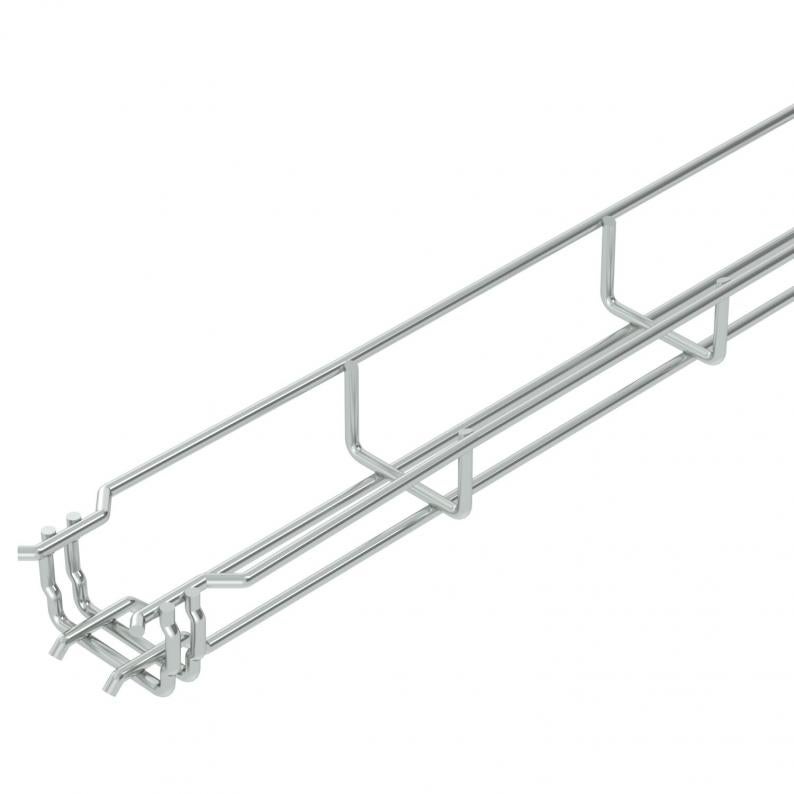

Mrežna polica GR-Magic® 35 G
Type GRM 35 50 G
|Item no. 6000060
|EAN 4012195624813
Item no. / Type
Duljina
Širina
Visina
Korisni presjek
Promjer žice
Smallest selling unit: 3 m
3m
m
Description
Mrežna polica s formiranom spojnicom visine 35 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.
Za spajanje mrežnih police nisu potrebne dodatne komponente, police se jednostavno utaknu jedna u drugu. Širina petlje iznosi 50 x 100 mm (iznimka GRM 35/50 = 20 x 100 mm).
Technical data
Dimenzije
| Duljina | 3000 mm |
|---|---|
| Širina | 50 mm |
| Visina | 35 mm |
| Mjera B | 52 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Izvedba spojnice | integrirana spojnica |
| Izvedba velikog raspona | ne |
| Korisni presjek | 9,4 cm² |
| Nehrđajući plemeniti čelik, obrađen | ne |
| Korisni presjek | 1750 mm² |
| Integrirani pregradni zid | bez |
| bezvijčana spojnica | da |
| Oblik profila | U-oblik |
| Sukladno ROHS-u | da |
| Promjer žice | 3,9 mm |
| Dimenzija | 35x50x3000 |
| Površina | galvanski pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Tip ispitivanja opterećenja prema IEC 61537 | Tip II |
| Vrsta spoja sustava nosača kabela | Pričvršćivanje klik-sustavom |
| Serija proizvoda | Serija GRM |
Opterećenja
| Razmak podupiranja 1,0m | 0,25 kN/m |
|---|---|
| Razmak podupiranja 1,5m | 0,11 kN/m |
| Razmak podupiranja 2,0m | 0,1 kN/m |
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
Environmental Data
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 otisak (GWP) od kolijevke do vrata | 0,8706 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 0,8706 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metar |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Dodatni pribor sustava
Pribor za montažu
Article
Type
Item no.
Amount
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (6)
Izjave (5)
Certifikati (3)
Upute i pomoći (3)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Variants
Type
Duljina
Širina
Visina
Očuvanje funkcije
Korisni presjek
Promjer žice
Item no.
GRM 35 50 G
3000
50
35
ne
9,4
3,9
6000060
GRM 35 100 G
3000
100
35
ne
23
3,9
6000062
GRM 35 150 G
3000
150
35
ne
36,6
3,9
6000063
GRM 35 200 G
3000
200
35
ne
50,1
3,9
6000064
GRM 35 300 G
3000
300
35
ne
71,3
4,8
6000066
Širina
Korisni presjek
Promjer žice
GRM 35 50 G
Item no.
6000060
Duljina
3000
Širina
50
Visina
35
Očuvanje funkcije
ne
Korisni presjek
9,4
Promjer žice
3,9
GRM 35 100 G
Item no.
6000062
Duljina
3000
Širina
100
Visina
35
Očuvanje funkcije
ne
Korisni presjek
23
Promjer žice
3,9
GRM 35 150 G
Item no.
6000063
Duljina
3000
Širina
150
Visina
35
Očuvanje funkcije
ne
Korisni presjek
36,6
Promjer žice
3,9
GRM 35 200 G
Item no.
6000064
Duljina
3000
Širina
200
Visina
35
Očuvanje funkcije
ne
Korisni presjek
50,1
Promjer žice
3,9
GRM 35 300 G
Item no.
6000066
Duljina
3000
Širina
300
Visina
35
Očuvanje funkcije
ne
Korisni presjek
71,3
Promjer žice
4,8
