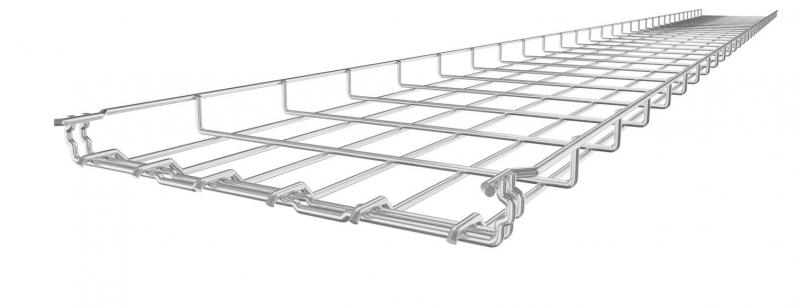

Mrežna polica GR-Magic® 35 A4
Type GRM 35 100 A4
|Item no. 6000087
|EAN 4012195360759
Item no. / Type
Duljina
Širina
Visina
Korisni presjek
Promjer žice
Smallest selling unit: 3 m
3m
m
Description
Mrežna polica visine 35 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.

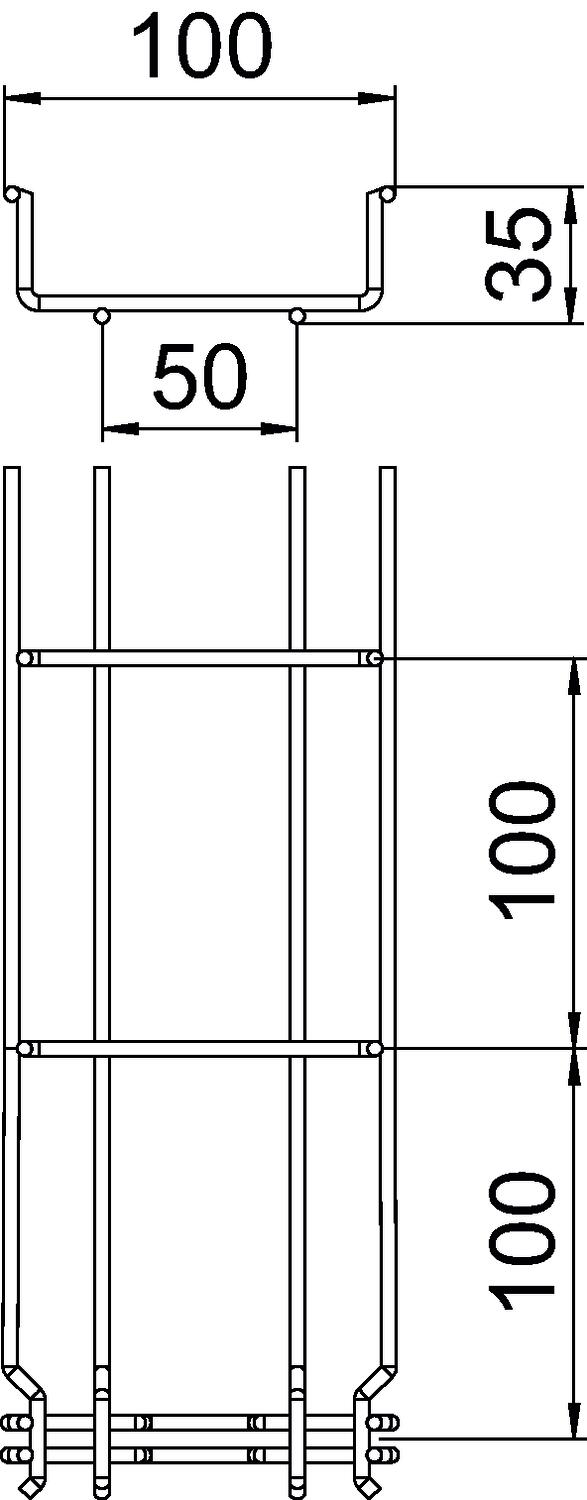

Za spajanje mrežnih police nisu potrebne dodatne komponente, police se jednostavno utaknu jedna u drugu. Širina petlje iznosi 50 x 100 mm (iznimka GRM 35/50 = 20 x 100 mm).
Technical data
Dimenzije
| Duljina | 3000 mm |
|---|---|
| Širina | 100 mm |
| Visina | 35 mm |
| Mjera B | 100 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Izvedba spojnice | integrirana spojnica |
| Izvedba velikog raspona | ne |
| Korisni presjek | 23 cm² |
| Nehrđajući plemeniti čelik, obrađen | da |
| Korisni presjek | 3500 mm² |
| Integrirani pregradni zid | bez |
| bezvijčana spojnica | da |
| Oblik profila | U-oblik |
| Sukladno ROHS-u | da |
| Promjer žice | 3,9 mm |
| Dimenzija | 35x100x3000 |
| Površina | površina naknadno obrađena |
| Materijal | nehrđajući čelik 1.4401 |
| Boja | oplemenjeni čelik |
| Tip ispitivanja opterećenja prema IEC 61537 | Tip II |
| Vrsta spoja sustava nosača kabela | Pričvršćivanje klik-sustavom |
| Serija proizvoda | Serija GRM |
Opterećenja
| Razmak podupiranja 1,0m | 0,25 kN/m |
|---|---|
| Razmak podupiranja 1,5m | 0,11 kN/m |
| Razmak podupiranja 2,0m | 0,1 kN/m |

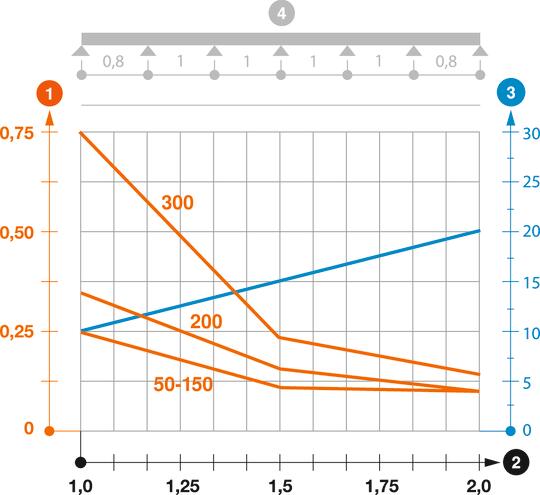

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača
Environmental Data
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 otisak (GWP) od kolijevke do vrata | 2,5442 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 2,5442 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metar |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Pribor za montažu
Article
Type
Item no.
Amount
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (7)
Izjave (4)
Certifikati (3)
Upute i pomoći (3)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Variants
Type
Duljina
Širina
Visina
Očuvanje funkcije
Korisni presjek
Promjer žice
Item no.
GRM 35 100 A4
3000
100
35
ne
23
3,9
6000087
GRM 35 150 A4
3000
150
35
ne
36,6
3,9
6000089
GRM 35 200 A4
3000
200
35
ne
50,1
3,9
6000090
Širina
Korisni presjek
GRM 35 100 A4
Item no.
6000087
Duljina
3000
Širina
100
Visina
35
Očuvanje funkcije
ne
Korisni presjek
23
Promjer žice
3,9
GRM 35 150 A4
Item no.
6000089
Duljina
3000
Širina
150
Visina
35
Očuvanje funkcije
ne
Korisni presjek
36,6
Promjer žice
3,9
GRM 35 200 A4
Item no.
6000090
Duljina
3000
Širina
200
Visina
35
Očuvanje funkcije
ne
Korisni presjek
50,1
Promjer žice
3,9
