Mrežna polica GR-Magic® 105 A4
Type GRM 105 150 A4
|Item no. 6002476
|EAN 4012195874911
Item no. / Type
Duljina
Širina
Visina
Korisni presjek
Promjer žice
Smallest selling unit: 3 m
3m
m
Description
Mrežna polica visine 105 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.
Za mrežnu policu nisu potrebne dodatne komponente za spajanje, polica se jednostavno utakne jedna u drugu. Širina petlje iznosi 50 x 100 mm.
Technical data

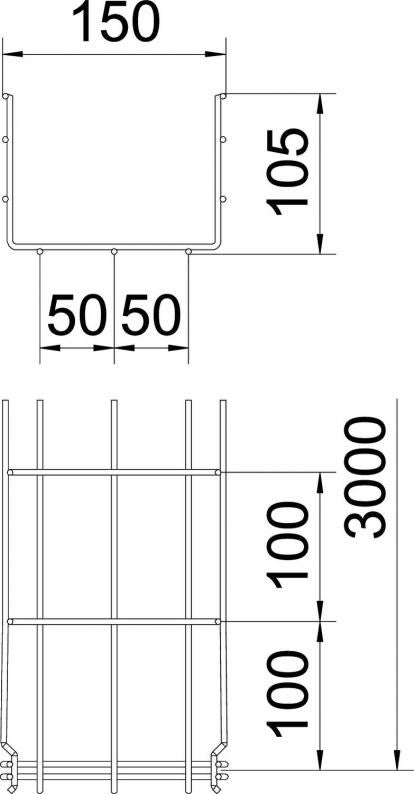

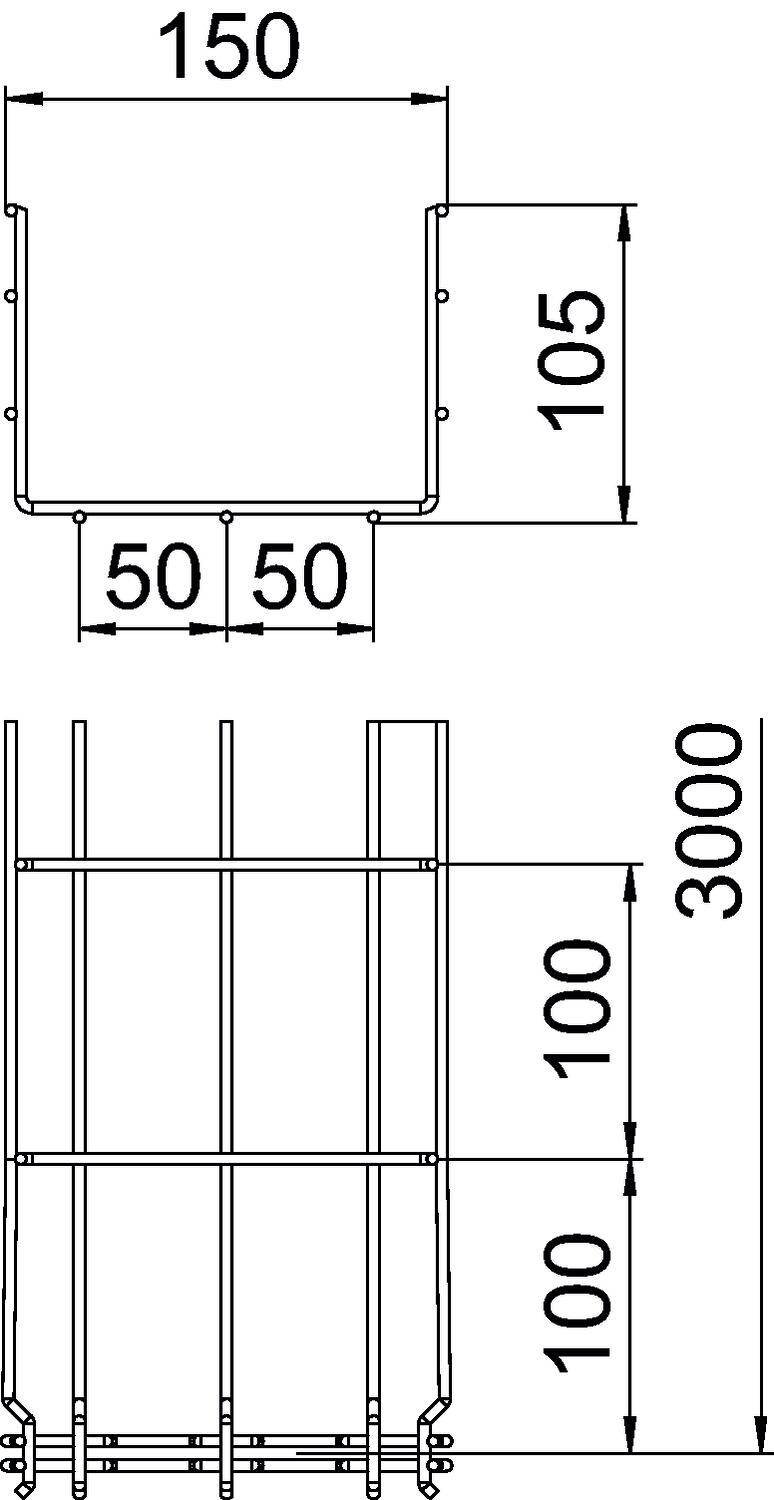

Dimenzije
| Duljina | 3000 mm |
|---|---|
| Širina | 150 mm |
| Visina | 105 mm |
| Mjera B | 150 mm |
| Mjera H | 108 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Izvedba spojnice | integrirana spojnica |
| Izvedba velikog raspona | ne |
| Korisni presjek | 130 cm² |
| Nehrđajući plemeniti čelik, obrađen | da |
| Korisni presjek | 13000 mm² |
| Integrirani pregradni zid | bez |
| bezvijčana spojnica | da |
| Oblik profila | U-oblik |
| Sukladno ROHS-u | da |
| Promjer žice | 3,9 mm |
| Dimenzija | 105x150x3000 |
| Površina | površina naknadno obrađena |
| Materijal | nehrđajući čelik 1.4401 |
| Boja | oplemenjeni čelik |
| Tip ispitivanja opterećenja prema IEC 61537 | Tip II |
| Vrsta spoja sustava nosača kabela | Pričvršćivanje klik-sustavom |
| Serija proizvoda | Serija GRM |
Opterećenja
| Razmak podupiranja 1,0m | 0,8 kN/m |
|---|---|
| Razmak podupiranja 1,5m | 0,55 kN/m |
| Razmak podupiranja 2,0m | 0,37 kN/m |
| Razmak podupiranja 2,5m | 0,27 kN/m |
| Razmak podupiranja 3,0m | 0,25 kN/m |
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Environmental Data
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 otisak (GWP) od kolijevke do vrata | 5,6871 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 5,6871 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metar |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Dodatni pribor sustava
Article
Type
Item no.
Amount
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (6)
Izjave (5)
Certifikati (3)
Upute i pomoći (3)
Slike proizvoda (3)
Preuzimanja 3D podataka (1)
Variants
Type
Duljina
Širina
Visina
Očuvanje funkcije
Korisni presjek
Promjer žice
Item no.
GRM 105 150 A4
3000
150
105
ne
130
3,9
6002476
GRM 105 500 A4
3000
500
105
ne
459
4,8
6002483
GRM 105 600 A4
3000
600
105
ne
554
4,8
6002485
Širina
Korisni presjek
Promjer žice
GRM 105 150 A4
Item no.
6002476
Duljina
3000
Širina
150
Visina
105
Očuvanje funkcije
ne
Korisni presjek
130
Promjer žice
3,9
GRM 105 500 A4
Item no.
6002483
Duljina
3000
Širina
500
Visina
105
Očuvanje funkcije
ne
Korisni presjek
459
Promjer žice
4,8
GRM 105 600 A4
Item no.
6002485
Duljina
3000
Širina
600
Visina
105
Očuvanje funkcije
ne
Korisni presjek
554
Promjer žice
4,8
