Mrežna polica GR-Magic® 105 A2
Type GRM 105 150 A2
|Item no. 6002455
|EAN 4012195422624
Item no. / Type
Duljina
Širina
Visina
Korisni presjek
Promjer žice
Smallest selling unit: 3 m
3m
m
Description
Mrežna polica visine 105 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.
Zaštita od elektromagnetskog zračenja bez poklopca 15 dB, s poklopcem 25 dB.
Za mrežnu policu nisu potrebne dodatne komponente za spajanje, polica se jednostavno utakne jedna u drugu. Širina petlje iznosi 50 x 100 mm.
Technical data

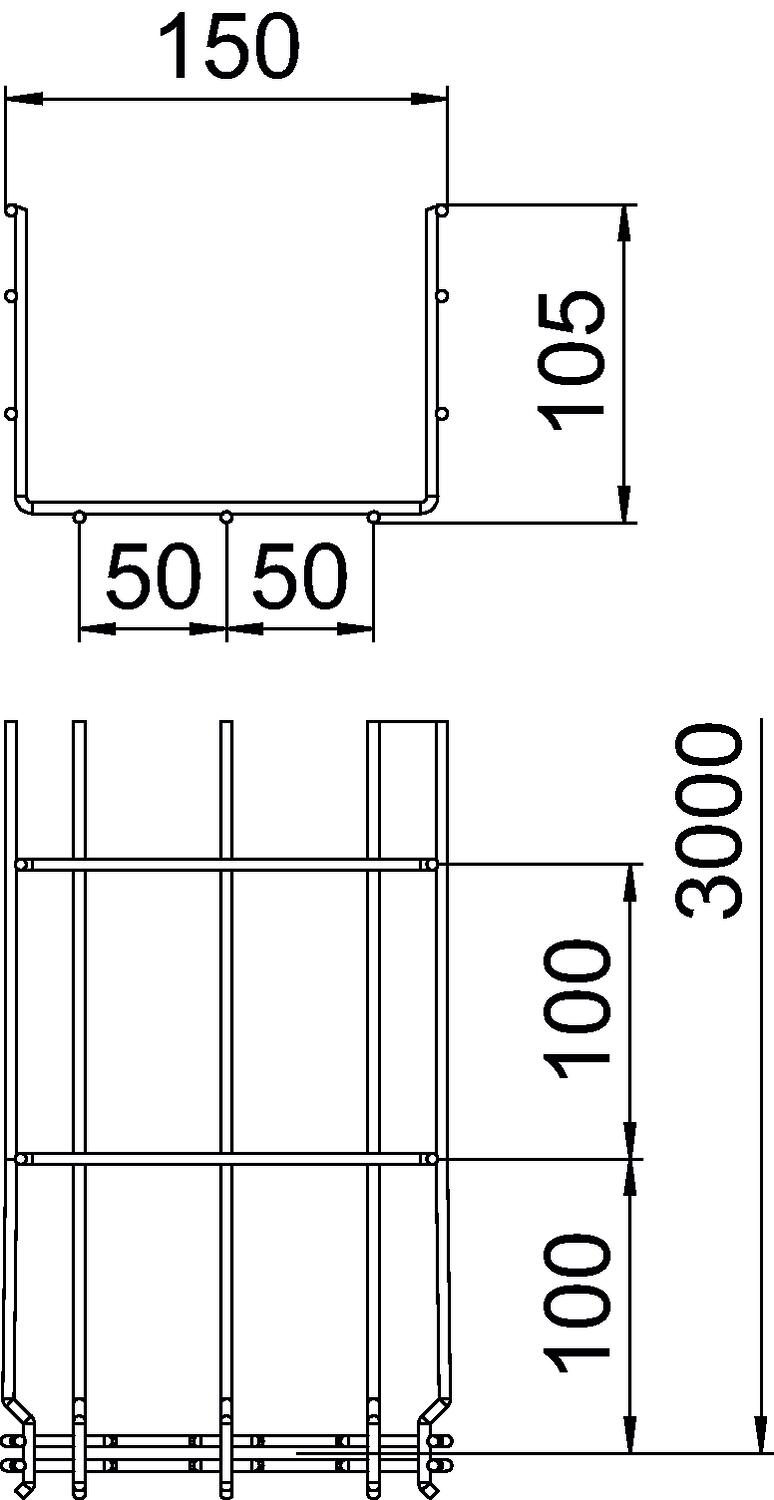

Dimenzije
| Duljina | 3000 mm |
|---|---|
| Širina | 150 mm |
| Visina | 105 mm |
| Mjera B | 150 mm |
| Mjera H | 108 mm |
Tehnički podaci
| Očuvanje funkcije | ne |
|---|---|
| Izvedba spojnice | integrirana spojnica |
| Izvedba velikog raspona | ne |
| Korisni presjek | 130 cm² |
| Nehrđajući plemeniti čelik, obrađen | da |
| Korisni presjek | 13000 mm² |
| Integrirani pregradni zid | bez |
| bezvijčana spojnica | da |
| Oblik profila | U-oblik |
| Sukladno ROHS-u | da |
| Promjer žice | 3,9 mm |
| Dimenzija | 105x150x3000 |
| Površina | površina naknadno obrađena |
| Materijal | Nehrđajući čelik 1.4301 |
| Boja | oplemenjeni čelik |
| Tip ispitivanja opterećenja prema IEC 61537 | Tip II |
| Vrsta spoja sustava nosača kabela | Pričvršćivanje klik-sustavom |
| Serija proizvoda | Serija GRM |
Opterećenja
| Razmak podupiranja 1,0m | 0,8 kN/m |
|---|---|
| Razmak podupiranja 1,5m | 0,55 kN/m |
| Razmak podupiranja 2,0m | 0,37 kN/m |
| Razmak podupiranja 2,5m | 0,27 kN/m |
| Razmak podupiranja 3,0m | 0,25 kN/m |
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Environmental Data
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 otisak (GWP) od kolijevke do vrata | 5,6749 kg CO2e / 1 Metar |
|---|---|
| CO₂ Footprint (GWP) | 5,6749 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metar |
| Declared Unit Quantity (LCA) | 1 |
