Modul za zaštitu od prenapona ÜSM-10-230l1P+PE

Type ÜSM-10-230I1P+PE

Item no. 5092422

EAN 4012196426720

Podatkovni list (PDF)

Izjava o sukladnosti (PDF)

undefined

Show all variants

Item no. / Type

5092422 / ÜSM-10-230I1P+PE

Stupanj zaštite

IP20

Najviši trajni napon AC

255 V

Broj polova

1+N/PE

Smallest selling unit: 1 Komada

Komada

Description

Modul za zaštitu od prenapona tip 2+3 prema HRN EN 61643-11 za mreže 230/400 V.

Namijenjena za zaštitu elektroničkih uređaja kao npr. LED transformatora.

• S indikatorom funkcije i isključivanjem strujnog kruga kod prestanka rada odvodnika prenapona
• Male dimenzije za ugradnju u kućišta na stupu, odnosno ispred transformatora
• Za primjenu u kućištima LED svjetiljki ispred transformatora
• Zaštitni sklop s kapacitetom odvodnje 10 kA
• Ograničenje prenapona ispod 1300V (razina zaštite)
• Za LED svjetiljke s PE vodičem
Primjena: kućišta, razvodne kutije, kabelske police, podne instalacije
Za zaštitu elektroničkih trošila, kao npr. LED svjetiljki od prenapona.

Technical data

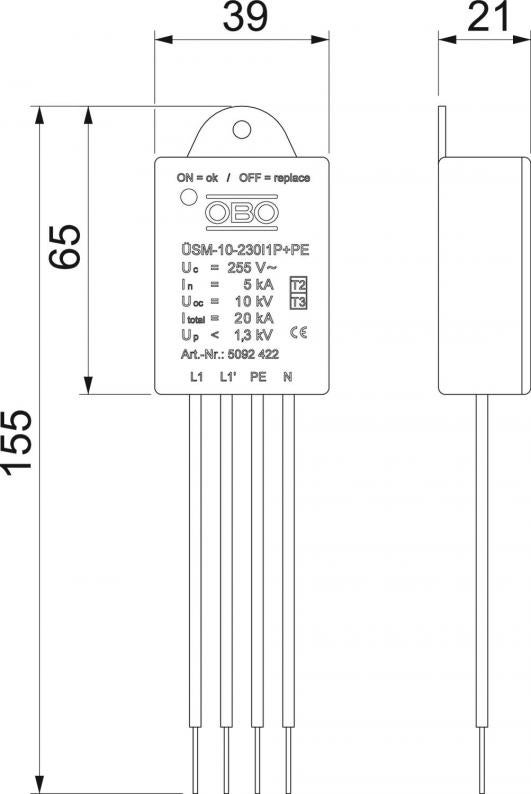

Dimenzije

Duljina	155 mm
Širina	40 mm
Visina	21 mm

Tehnički podaci

Signalizacija na uređaju	optički
Razina zaštite linija - linija	1300 V
Razina zaštite linija - zemlja	1300 V
Stupanj zaštite	IP20
Najviši trajni napon (L-N)	255 V
Najviši trajni napon (N-PE)	255 V
Nazivna odvodna struja (8/20 µs) [L-N]	5 kA
Nazivna odvodna struja (8/20 µs) [N-PE]	5 kA
Maksimalna odvodna struja (8/20 μs) [L-N]	10 kA
Maksimalna odvodna struja (8/20 μs) [N-PE]	10 kA
Ispitni razred tipa 2	da
Ispitni razred tipa 3	da
Nazivni napon AC (50 / 60 Hz)	230 V
Razina zaštite [L-N]	≤1300
Najviši trajni napon AC	255 V
Nazivna odvodna struja (8/20 µs)	5 kA
Broj polova	1+N/PE
Način montaže	ostalo
Maksimalni predosigurač	16
Izvedba	1 - polan + NPE za SK I
Nazivna struja opterećenja (ulazna/izlazna stezaljka)	16 A
Min. temperatura za obradu	-40 °C
Temperatura za obradu, maks.	80 °C
Dužina priključnog kabela	0,09 m
SPD sukladno IEC 61643-1	class II+III
U skladu s EN 61643-11	tip 2+3
LPZ	1→2
Maksimalna odvodna struja (8/20 μs)	10 kA
Vrijeme odziva	<25 ns
Maksimalni predosigurač	16 A
Temperaturno područje korištenja, min.	-40 °C
Temperaturno područje korištenja, maks.	80 °C
Dimenzija	230V

Mogućnosti priključka

Nazivna odvodna struja (8/20 μs) [ukupno]	10 kA
Zajednička razina zaštite [L-PE]	1300 kV

page.product.environmentalData.environmentalData

CO2 otisak (GWP) od kolijevke do vrata	0,0436 kg CO2e / 1 Komad
