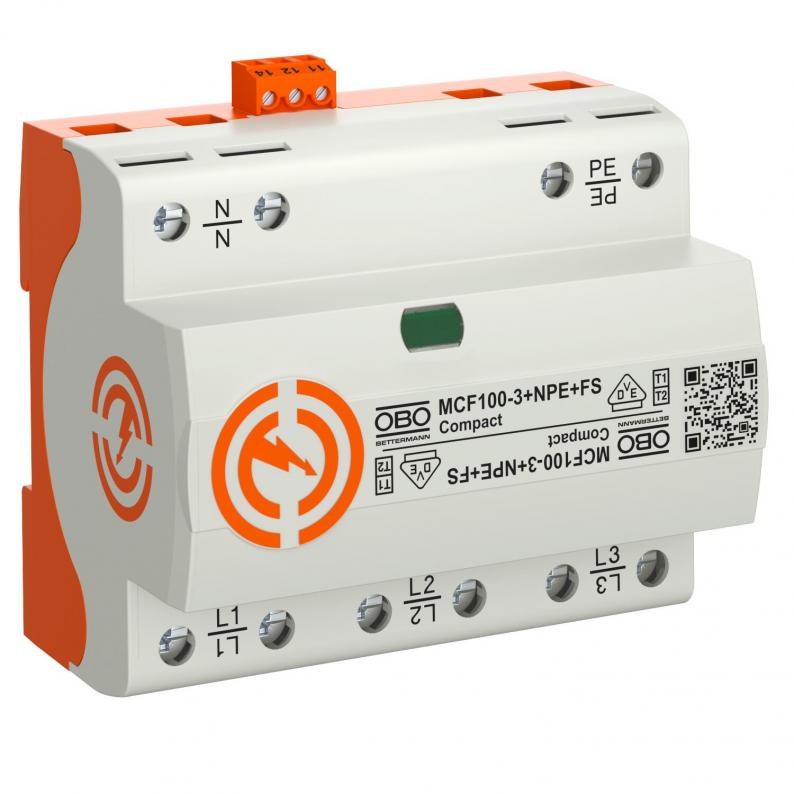

LightningController Compact - MCF100

Type MCF100-3+NPE+FS

Item no. 5096987

EAN 4012196487332

Podatkovni list (PDF)

Izjava o sukladnosti (PDF)

undefined

Show all variants

Item no. / Type

5096987 / MCF100-3+NPE+FS

Stupanj zaštite

IP20

Daljinska signalizacija

Struja munje (10/350 μs)

25 kA

Najviši trajni napon AC

255 V

Broj polova

Smallest selling unit: 1 Komada

Komada

Description

Kombinirani odvodnik struje munje i prenapona tip 1+2

• Razina zaštite <1,5 kV
• Za izjednačenje potencijala zaštite od udara munje sukladno VDE 0185-305 (IEC 62305)
• Kapacitet odvodnje do 100 kA (10/350) 3+NPE
• Prigušenje slijedne struje mreže 50 kA Ipeak, predosigurač do 315 A gL/gG
• Ispunjava zahtjeve norme VDE-AR-N 4100 za primjenu u području ispred brojila
• Oklopljeno iskrište za primjenu u razvodnim ormarima

Primjena: industrijska postrojenja i građevine s vanjskom zaštitom od udara munje razreda I do IV.
Odvodnik struje munje i prenapona Compact

Technical data

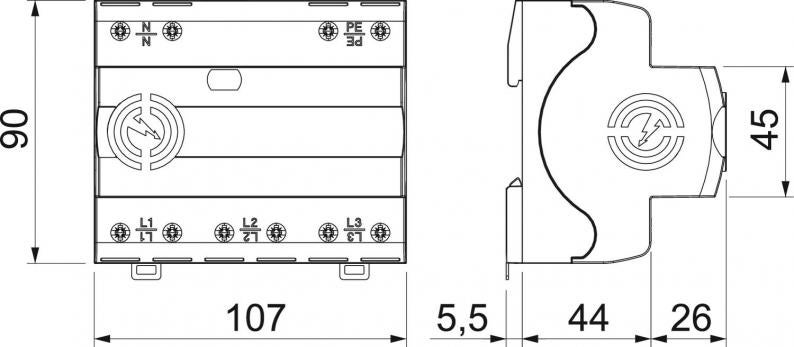

Dimenzije

Duljina	90 mm
Širina	107 mm
Visina	70 mm

Tehnički podaci

Broj polova	4
Oblik mreže	TT
Signalizacija na uređaju	optički
Stupanj zaštite	IP20
Najviši trajni napon (L-N)	255 V
Najviši trajni napon (N-PE)	255 V
Nazivna odvodna struja (8/20 µs) [L-N]	35 kA
Nazivna odvodna struja (8/20 µs) [N-PE]	100 kA
Struja munje (10/350) [ukupno]	100 kA
Materijal kućišta, dijelovi za zaštitu od prednapona	PA UL 94 V-0
Maksimalna odvodna struja (8/20 μs) [L-N]	50 kA
Maksimalna odvodna struja (8/20 μs) [N-PE]	100 kA
Daljinska signalizacija	da
Nazivni napon AC (50 / 60 Hz)	230 V
Struja munje (10/350 μs)	25 kA
Razina zaštite [L-N]	≤1,5
Najviši trajni napon AC	255 V
Nazivna odvodna struja (8/20 µs)	35 kA
Broj polova	3+N/PE
Način montaže	Montažni profil 35 mm
Maksimalni predosigurač	315 A
Signalna sklopka AC	250V/ 1,5A
Signalna sklopka DC	250V/ 0,1A
Snaga kratkog spoja kod maks. nadstrujne zaštite mreže	50 kA eff
TOV-napon [L-N] - withstand mode - 5 s	440 V
TOV-napon [L-N] - fail safe mode - 120 min	442 V
TOV-napon [N-PE] - withstand mode - 200 s	1200 V
SPD sukladno UL 1449	Tip 4
Najmanji razmak	0 mm
Odobrenja	VDE, UL
Sustav uzemljenja TN	da
Sustav uzemljenja TN-C-S	da
Sustav uzemljenja TN-S	da
Sustav uzemljenja TT	da
Min. temperatura za obradu	-40 °C
Temperatura za obradu, maks.	80 °C
Zaokretni moment	5 Nm
SPD sukladno IEC 61643-1	class I+II
U skladu s EN 61643-11	tip 1+2
Maksimalna odvodna struja (8/20 μs)	50 kA
Prigušenje slijedne struje (eff) [N-PE]	50 kA
Vrijeme odziva	<100 ns
Maksimalni predosigurač	315 A
Temperaturno područje korištenja, min.	-40 °C
Temperaturno područje korištenja, maks.	80 °C
Dimenzija	255V
Maks. vlažnost zraka	95 %
Min. vlažnost zraka	5 %

Mogućnosti priključka

Min. presjek fleksibilnog vodiča (finožični)	1,5 mm²
Maks. presjek fleksibilnog vodiča (finožični)	25 mm²
Daljinska dojava (FM)	Izmjenjivač
Min. presjek priključka FM-stezaljke	0,5 mm²
Maks. presjek priključka FM-stezaljke	1,5 mm²
Min. presjek priključka FM-stezaljke	28 AWG
Maks. presjek priključka FM-stezaljke	16 AWG
Nazivna odvodna struja (8/20 μs) [ukupno]	100 kA
Min. presjek fleksibilnog vodiča (finožični)	16 AWG
Maks. presjek fleksibilnog vodiča (finožični)	3 AWG
Min. presjek krutog vodiča (jedno-/višežični)	1,5 mm²
Maks. presjek krutog vodiča (jedno-/višežični)	35 mm²
Min. presjek krutog vodiča (jedno-/višežični)	16 AWG
Maks. presjek krutog vodiča (jedno-/višežični)	2 AWG
Zajednička razina zaštite [L-PE]	2,5 kV

page.product.environmentalData.environmentalData

CO2 otisak (GWP) od kolijevke do vrata	4,7534 kg CO2e / 1 Komad
