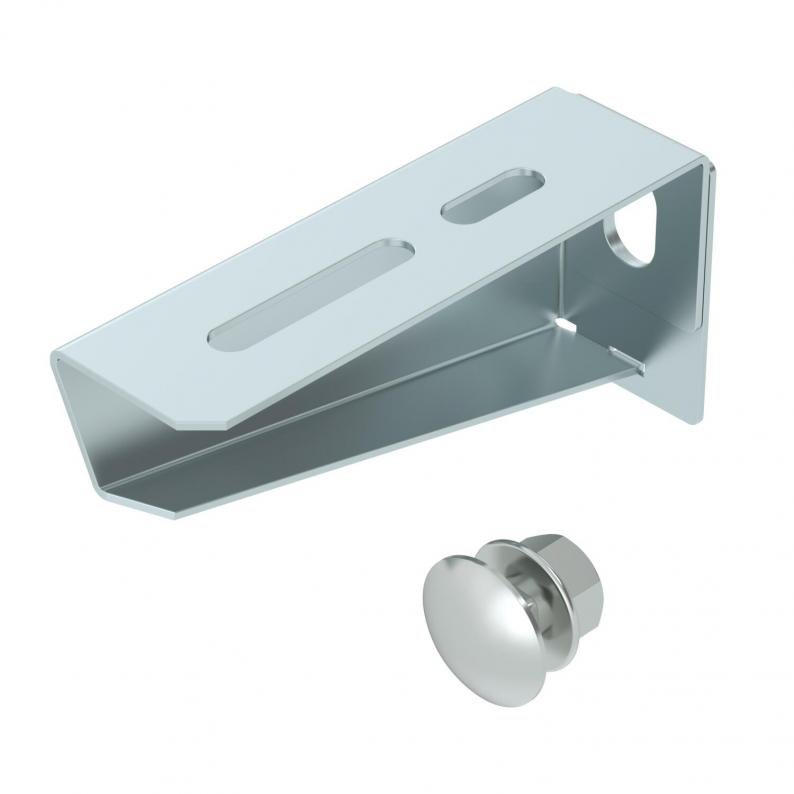

Konzola MWA 12 FS

Konzola MWA 12 FS

Type MWA 12 11S FS
Item no. 6424716
EAN 4012196636853
Show all variants
Item no. / Type
Širina
F u kN

Smallest selling unit: 1 Komada

Komada

Description

Za manja opterećenja.

Uključujući vijak M10 x 25 za pričvršćenje na U-profile.

  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • UKCA Izjava o sukladnosti
  • Ugljični otisak (PCF)
  • Pakiranje u potpunosti od recikliranog kartona

Technical data

Dimenzije

Duljina32,5 mm
Širina110 mm
Visina53 mm
Mjera A32,5 mm
Mjera B110 mm
Mjera H53 mm
Mjera W110 mm

Tehnički podaci

Očuvanje funkcijeda
Nehrđajući plemeniti čelik, obrađenne
Kutno područje, min.90 mm
Kutno područje, maks.90 mm
Promjer rupe11 mm
IzvedbaKonzola
Sukladno ROHS-uda
F u kN1,2 kN
DimenzijaB110mm
Površinapocinčano
MaterijalČelik
Bojacink
Serija proizvodaSerija MWA
Dijagram opterećenja za konzolu tipa MWA 12

Savijanje vrha konzole kod dozvoljenog opterećenja konzole

Dozvoljeno opterećenje konzole u kN bez težine čovjeka

Krivulja opterećenja s dužinom konzole u mm

Environmental Data

Pakiranje u potpunosti od recikliranog kartonada
CO2 otisak (GWP) od kolijevke do vrata0,4573 kg CO2e / 1 Komad
CO₂ Footprint (GWP)0,4573 kg CO₂e
Datum utvrđivanja CO2 vrijednosti2025-05-14T00:00:00.000+0200
Declared UnitKomad
Declared Unit Quantity1

Downloads

0 selected

Podatkovni list (1)
Katalozi i brošure (3)
Izjave (4)
Certifikati (1)
Upute i pomoći (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (2)

Variants

Širina
MWA 12 11S FS
Item no.
6424716
Širina
110
F u kN
1,2
Boja
cink
MWA 12 21S FS
Item no.
6424732
Širina
210
F u kN
1,2
Boja
cink
MWA 12 31S FS
Item no.
6424740
Širina
310
F u kN
1,2
Boja
cink
MWA 12 41S FS
Item no.
6424759
Širina
410
F u kN
1,2
Boja
cink
