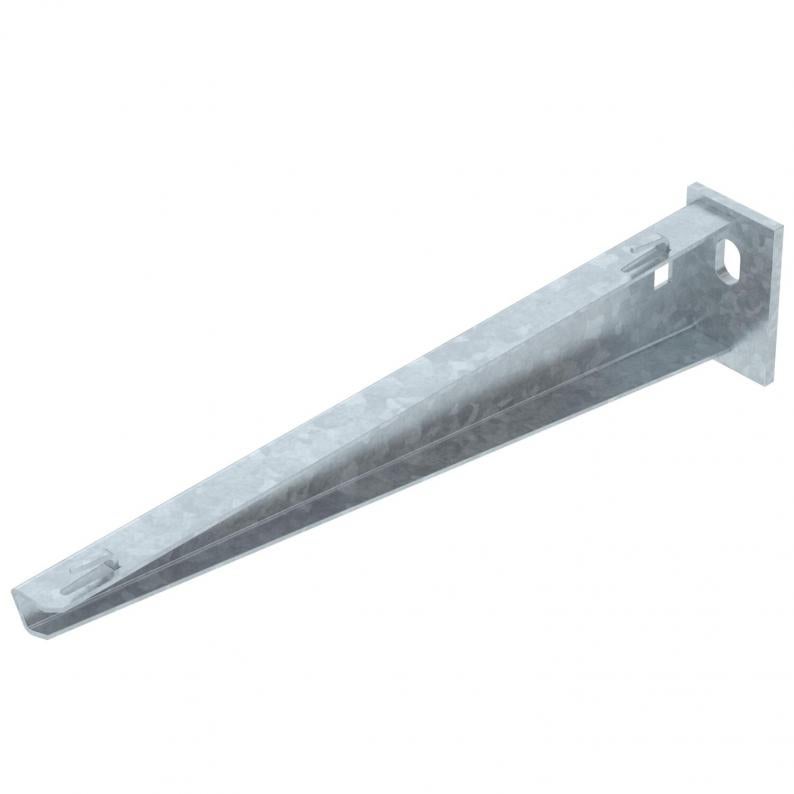

Konzola AWG 15 FT

Type AW G 15 31 FT

Item no. 6420610

EAN 4012196662593

Podatkovni list (PDF)

Izjava o sukladnosti (PDF)

RoHS Izjava o sukladnosti (PDF)

REACH Izjava o sukladnosti (PDF)

Show all variants

Item no. / Type

6420610 / AW G 15 31 FT

Širina

310 mm

F u kN

1,5 kN

Boja

cink

Smallest selling unit: 1 Komada

Komada

Description

Za manja opterećenja, sa zavarenom stopom za pričvršćenje mrežnih kanala bez vijaka.

Pričvršćenje konzole na U-profil od širine 400 mm pomoću šestokutnog vijka kroz cijeli profil. Koristiti odgovarajuće odstojnike.

Technical data

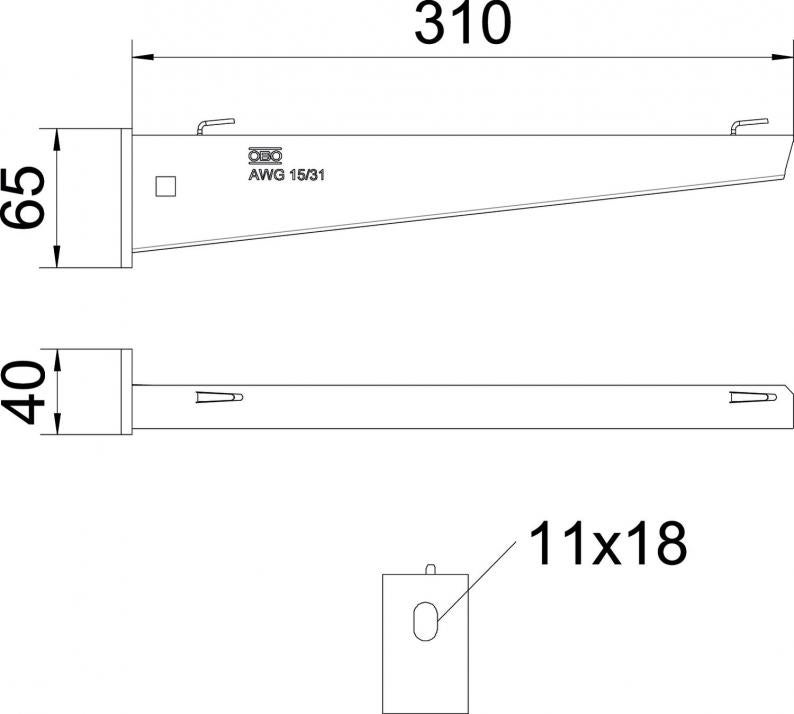

Dimenzije

Duljina	40 mm
Širina	310 mm
Visina	65 mm
Mjera A	40 mm
Mjera B	310 mm
Mjera H	65 mm

Tehnički podaci

Očuvanje funkcije	ne
Nehrđajući plemeniti čelik, obrađen	ne
za širinu min.	300
za maks. širinu	300 mm
Kutno područje, min.	90 mm
Kutno područje, maks.	90 mm
Promjer rupe	11 mm
Izvedba	Konzola
Sukladno ROHS-u	da
F u kN	1,5 kN
Dimenzija	B310mm
Površina	vruće pocinčano
Materijal	Čelik
Boja	cink
Serija proizvoda	AW 15 serija

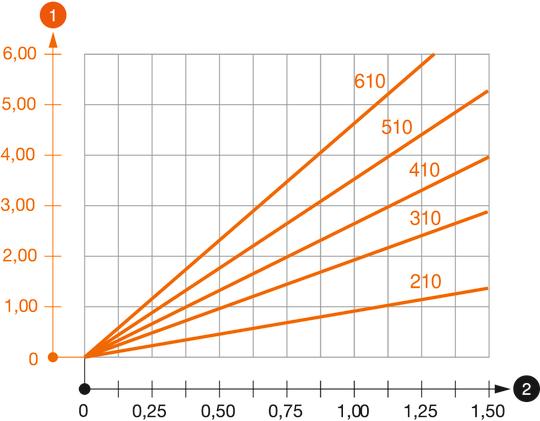

Dijagram opterecenja za konzolu tipa AW G 15

Savijanje vrha konzole kod dozvoljenog opterećenja konzole

Dozvoljeno opterećenje konzole u kN bez težine čovjeka

Dužina konzole u mm

Environmental Data

Pakiranje u potpunosti od recikliranog kartona	da
Pakiranje bez plastike	da

CO2 otisak (GWP) od kolijevke do vrata	0,9263 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	0,9263 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Komad
Declared Unit Quantity (LCA)	1
