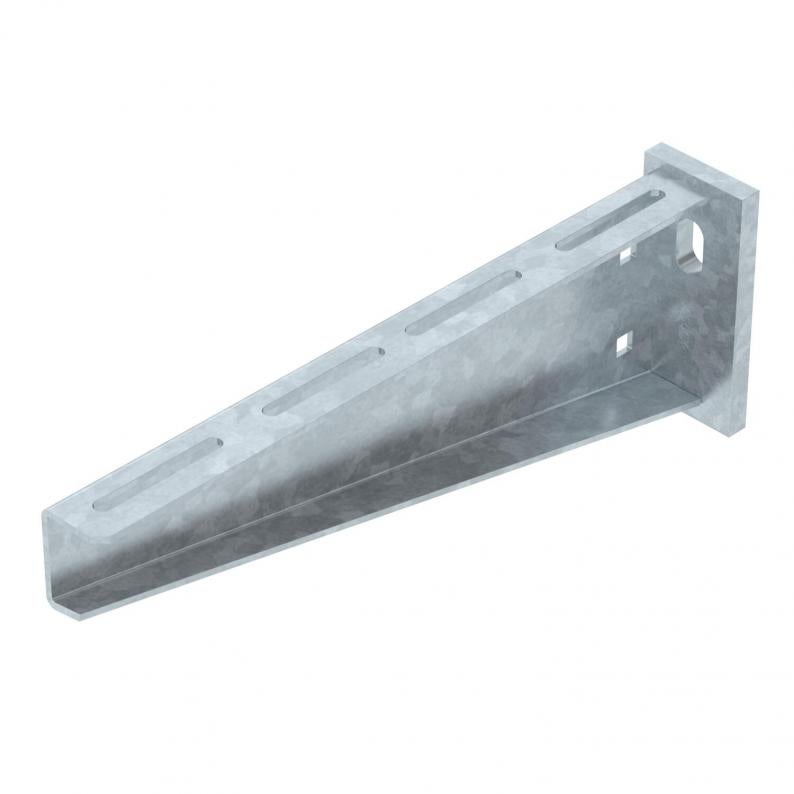

Konzola AW 55 FT
Type AW 55 31 FT
Item no. 6418570
EAN 4012196204793
Item no. / Type
Širina
F u kN
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Za velika opterećenja, sa zavarenom stopom.
Pričvršćenje konzole na U-profil od širine 400 mm pomoću šestokutnog vijka kroz obje ručke profila. Postavite odgovarajuće odstojnike!
Technical data

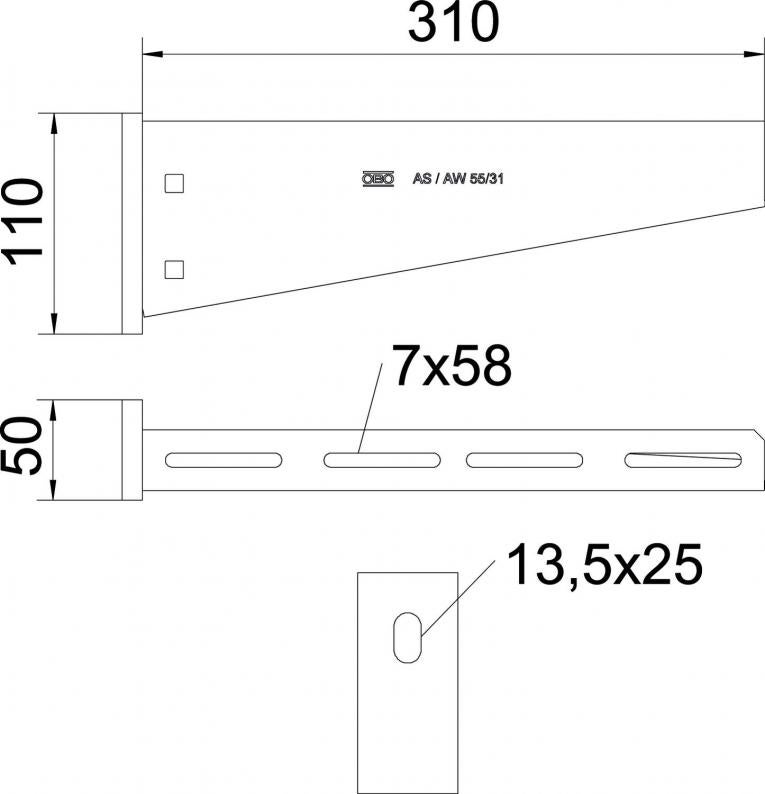

Dimenzije
| Duljina | 50 mm |
|---|---|
| Širina | 310 mm |
| Visina | 110 mm |
| Mjera A | 50 mm |
| Mjera B | 310 mm |
| Mjera H | 110 mm |
Tehnički podaci
| Očuvanje funkcije | da |
|---|---|
| Nehrđajući plemeniti čelik, obrađen | ne |
| Kutno područje, min. | 90 mm |
| Kutno područje, maks. | 90 mm |
| Promjer rupe | 13,5 mm |
| EPD artikl | da |
| Izvedba | Konzola |
| Sukladno ROHS-u | da |
| F u kN | 5,5 kN |
| Dimenzija | B310mm |
| Površina | vruće pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Serija proizvoda | AW 55 serija |

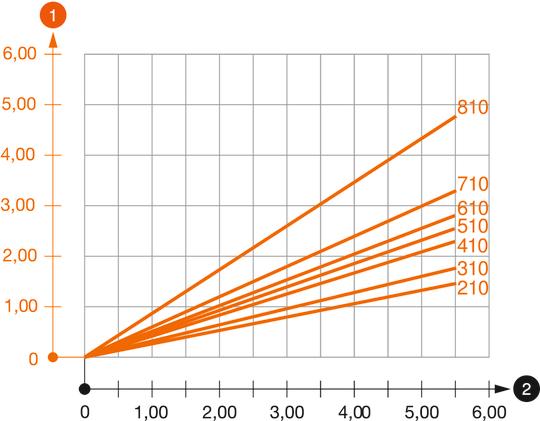

Savijanje vrha konzole kod dozvoljenog opterećenja konzole
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
Krivulja opterećenja s dužinom konzole u mm
Environmental Data
| CO2 otisak (GWP) od kolijevke do vrata | 3,1929 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 3,1929 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Komad |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Pribor za montažu
Article
Type
Item no.
Amount
FRSB 6x12 F
6406122
Smallest selling unit: 100 Komada
100Komada
Komada
Item no. 6406122
Torban vijak, s proširenom maticom FType
FRSB 6x12 F
Smallest selling unit: 100 Komada
100Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (4)
Izjave (5)
Certifikati (1)
Upute i pomoći (2)
Slike proizvoda (2)
Preuzimanja 3D podataka (1)
Variants
Type
Širina
F u kN
Boja
Item no.
AW 55 21 FT
210
5,5
cink
6418554
AW 55 31 FT
310
5,5
cink
6418570
AW 55 41 FT
410
5,5
cink
6418597
AW 55 51 FT
510
5,5
cink
6418619
AW 55 56 FT
560
5,5
cink
6418627
AW 55 61 FT
610
5,5
cink
6418635
AW 55 71 FT
710
5,5
cink
6418651
AW 55 81 FT
810
5,5
cink
6418686
AW 55 91 FT
910
5,5
cink
6418708
AW 55 101 FT
1010
5,5
cink
6418724
