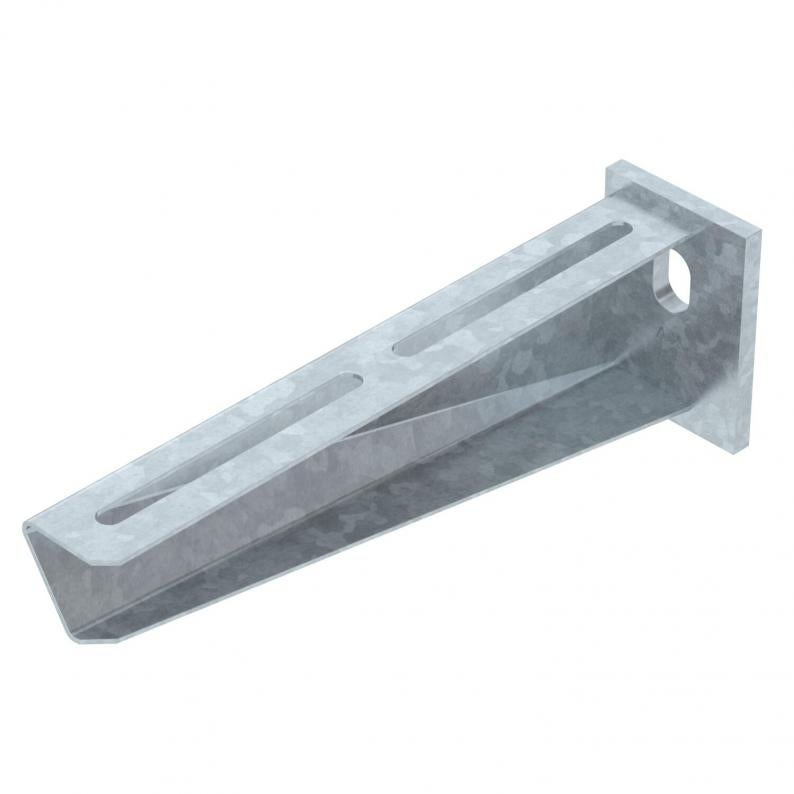

Konzola AW 30 FT

Konzola AW 30 FT

Type AW 30 21 FT
Item no. 6419720
EAN 4012196206711
Show all variants
Item no. / Type
Širina
F u kN

Smallest selling unit: 1 Komada

Komada

Description

Za srednja opterećenja, sa zavarenom stopom.

Pričvršćenje konzole na U-profil od širine 400 mm pomoću šestokutnog vijka kroz obje ručke profila. Postavite odgovarajuće odstojnike!

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • UKCA Izjava o sukladnosti
  • Deklaracija ekološkog proizvoda (EPD)
  • Ugljični otisak (PCF)
  • Pakiranje bez plastike
  • Pakiranje u potpunosti od recikliranog kartona

Technical data

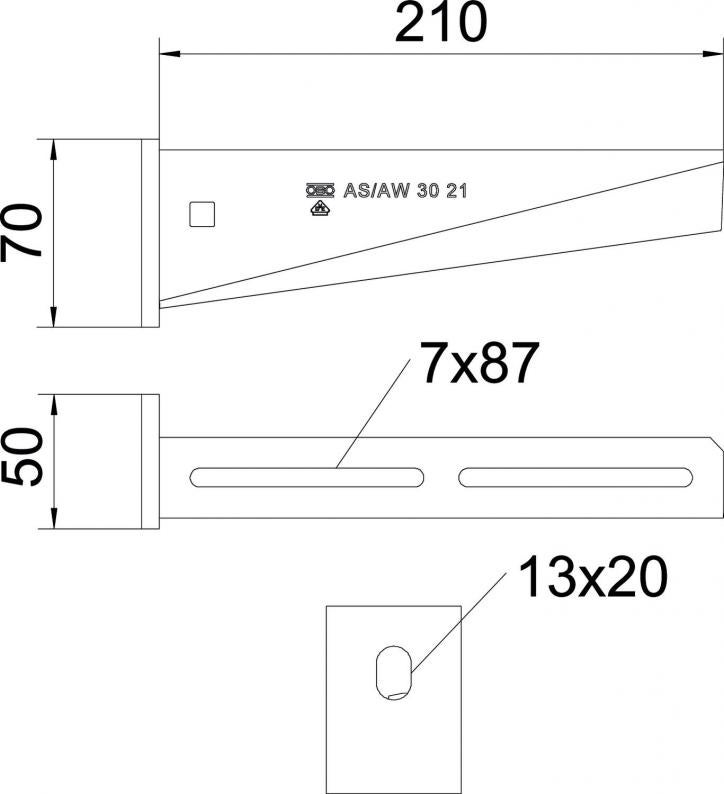

Dimenzije

Duljina50 mm
Širina210 mm
Visina70 mm
Mjera A50 mm
Mjera B210 mm
Mjera H70 mm

Tehnički podaci

Očuvanje funkcijeda
Nehrđajući plemeniti čelik, obrađenne
Kutno područje, min.90 mm
Kutno područje, maks.90 mm
Promjer rupe13 mm
EPD artiklda
IzvedbaKonzola
Sukladno ROHS-uda
F u kN3 kN
DimenzijaB210mm
Površinavruće pocinčano
MaterijalČelik
Bojacink
Serija proizvodaAW 30 serija
Dijagram opterecenja za konzolu tipa AW 30

Savijanje vrha konzole kod dozvoljenog opterećenja konzole

Dozvoljeno opterećenje konzole u kN bez težine čovjeka

Krivulja opterećenja s dužinom konzole u mm

Environmental Data

Pakiranje u potpunosti od recikliranog kartonada
Pakiranje bez plastikeda
CO2 otisak (GWP) od kolijevke do vrata0,9011 kg CO2e / 1 Komad
CO₂ Footprint (GWP)0,9011 kg CO₂e
Datum utvrđivanja CO2 vrijednosti2025-05-14T00:00:00.000+0200
Declared UnitKomad
Declared Unit Quantity1
EPD Verifiedda
Datum isteka EPD10.07.2029
Broj deklaracije EPDEPD-KTO-17.0
EPD standard / LCA standard (norme)DIN EN ISO 14025,EN 15804 + A2

Accessories

Pribor za montažu
Type
FRSB 6x12 F

Smallest selling unit: 100 Komada

Komada

Downloads

0 selected

Podatkovni list (1)
Katalozi i brošure (3)
Izjave (5)
Certifikati (1)
Upute i pomoći (4)
Slike proizvoda (2)
Preuzimanja 3D podataka (2)

Variants

Širina
AW 30 21 FT
Item no.
6419720
Širina
210
F u kN
3
Boja
cink
AW 30 31 FT
Item no.
6419747
Širina
310
F u kN
3
Boja
cink
AW 30 41 FT
Item no.
6419763
Širina
410
F u kN
3
Boja
cink
