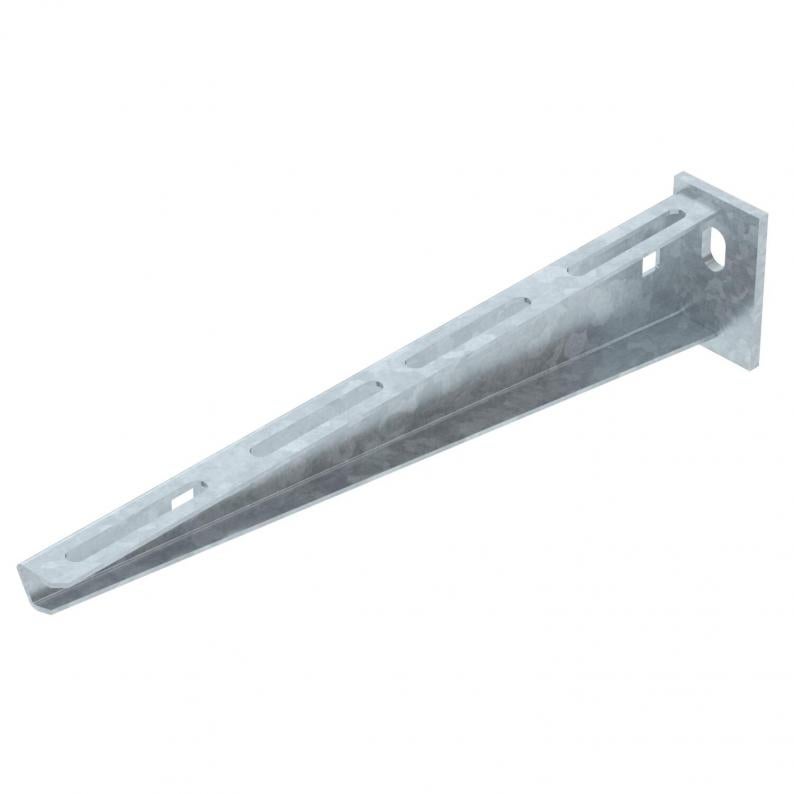

Konzola AW 15
Type AW 15 31 FT
Item no. 6420710
EAN 4012196207251
Item no. / Type
Širina
F u kN
Smallest selling unit: 1 Komada
1Komada
Komada
Description
Za manja opterećenja, sa zavarenom stopom.
Pričvršćenje konzole na U-profil od širine 400 mm pomoću šestokutnog vijka kroz obje ručke profila. Postavite odgovarajuće odstojnike!
Technical data

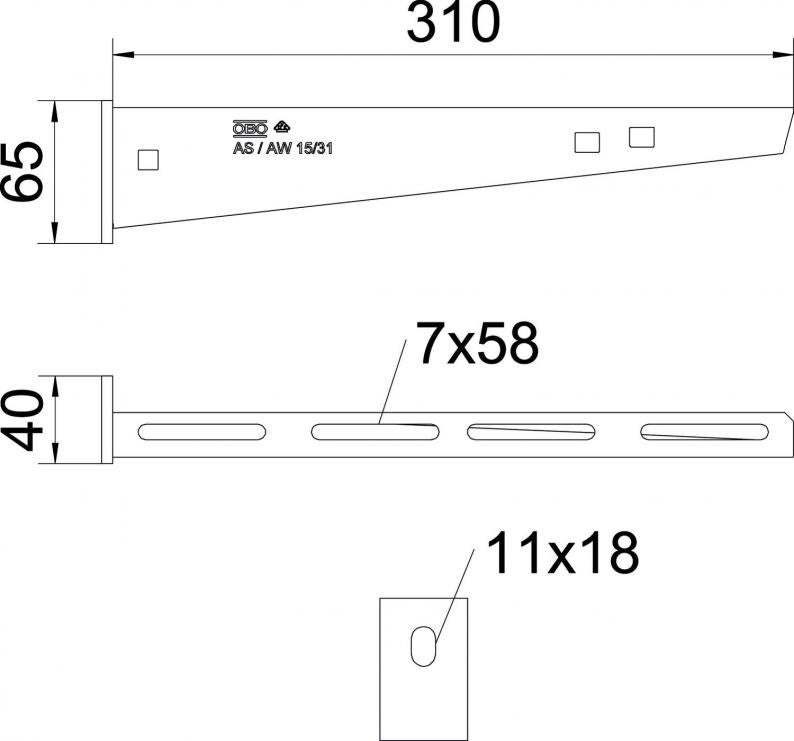

Dimenzije
| Duljina | 40 mm |
|---|---|
| Širina | 310 mm |
| Visina | 65 mm |
| Mjera A | 40 mm |
| Mjera B | 310 mm |
| Mjera H | 65 mm |
| Mjera W | 310 mm |
Tehnički podaci
| Očuvanje funkcije | da |
|---|---|
| Nehrđajući plemeniti čelik, obrađen | ne |
| Kutno područje, min. | 90 mm |
| Kutno područje, maks. | 90 mm |
| Promjer rupe | 11 mm |
| EPD artikl | da |
| Izvedba | Konzola |
| Sukladno ROHS-u | da |
| F u kN | 1,5 kN |
| Dimenzija | B310mm |
| Površina | vruće pocinčano |
| Materijal | Čelik |
| Boja | cink |
| Serija proizvoda | AW 15 serija |

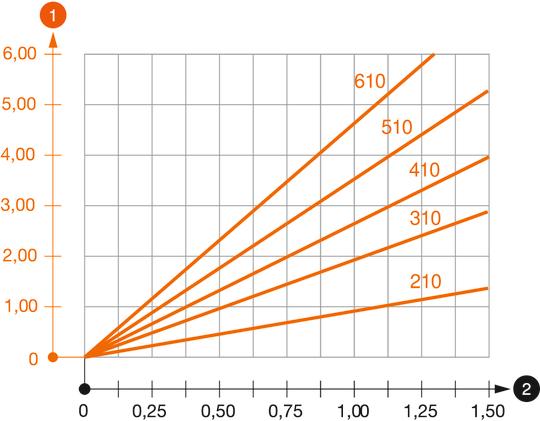

Savijanje vrha konzole kod dozvoljenog opterećenja konzole
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
Krivulja opterećenja s dužinom konzole u mm
Environmental Data
| Pakiranje u potpunosti od recikliranog kartona | da |
|---|---|
| Pakiranje bez plastike | da |
| CO2 otisak (GWP) od kolijevke do vrata | 0,9229 kg CO2e / 1 Komad |
|---|---|
| CO₂ Footprint (GWP) | 0,9229 kg CO₂e |
| Datum utvrđivanja CO2 vrijednosti | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Komad |
| Declared Unit Quantity | 1 |
| EPD Verified | da |
|---|---|
| Datum isteka EPD | 10.07.2029 |
| Broj deklaracije EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norme) | DIN EN ISO 14025,EN 15804 + A2 |
Accessories
Pribor za montažu
Article
Type
Item no.
Amount
FRSB 6x12 F
6406122
Smallest selling unit: 100 Komada
100Komada
Komada
Item no. 6406122
Torban vijak, s proširenom maticom FType
FRSB 6x12 F
Smallest selling unit: 100 Komada
100Komada
Komada
Downloads
0 selected
Podatkovni list (1)
Katalozi i brošure (5)
Izjave (5)
Certifikati (1)
Upute i pomoći (4)
Slike proizvoda (2)
Preuzimanja 3D podataka (2)
Variants
Type
Širina
F u kN
Boja
Item no.
AW 15 11 FT
110
1,5
cink
6420656
AW 15 16 FT
160
1,5
cink
6420664
AW 15 21 FT
210
1,5
cink
6420680
AW 15 31 FT
310
1,5
cink
6420710
AW 15 41 FT
410
1,5
cink
6420745
AW 15 51 FT
510
1,5
cink
6420788
AW 15 56 FT
560
1,5
cink
6420796
AW 15 61 FT
610
1,5
cink
6420826
