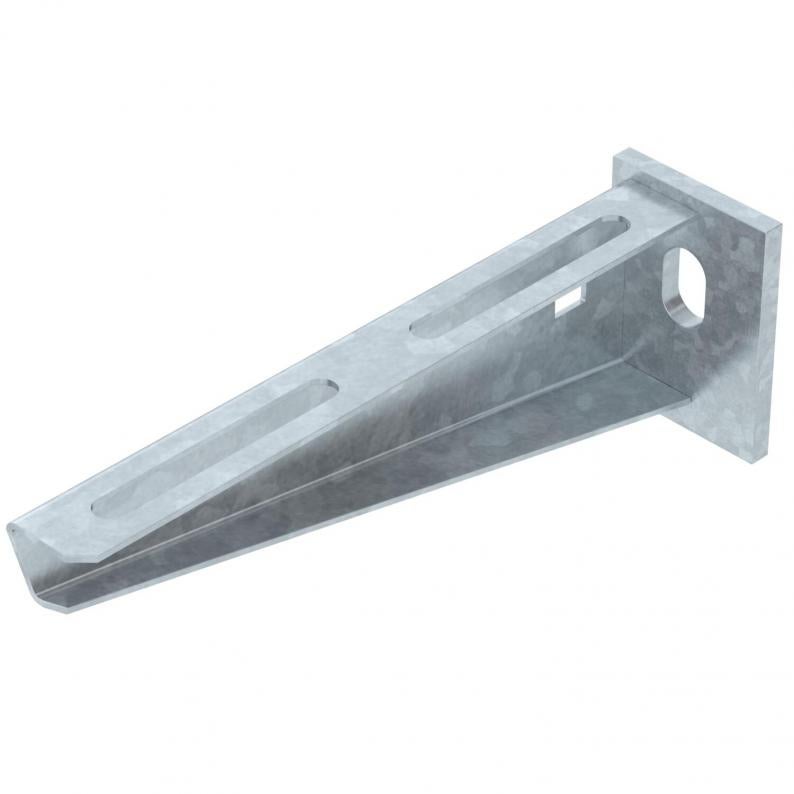

Konzola AW 15

Konzola AW 15

Type AW 15 16 FT
Item no. 6420664
EAN 4012196207138
Show all variants
Item no. / Type
Širina
F u kN

Smallest selling unit: 1 Komada

Komada

Description

Za manja opterećenja, sa zavarenom stopom.

Pričvršćenje konzole na U-profil od širine 400 mm pomoću šestokutnog vijka kroz obje ručke profila. Postavite odgovarajuće odstojnike!

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • UKCA Izjava o sukladnosti
  • Deklaracija ekološkog proizvoda (EPD)
  • Ugljični otisak (PCF)
  • Pakiranje bez plastike
  • Pakiranje u potpunosti od recikliranog kartona

Technical data

Dimenzije

Duljina40 mm
Širina160 mm
Visina55 mm
Mjera A40 mm
Mjera B160 mm
Mjera H55 mm
Mjera W160 mm

Tehnički podaci

Očuvanje funkcijeda
Nehrđajući plemeniti čelik, obrađenne
Kutno područje, min.90 mm
Kutno područje, maks.90 mm
Promjer rupe11 mm
EPD artiklda
IzvedbaKonzola
Sukladno ROHS-uda
F u kN1,5 kN
DimenzijaB160mm
Površinavruće pocinčano
MaterijalČelik
Bojacink
Serija proizvodaAW 15 serija
Dijagram opterecenja za konzolu tipa AW 15

Savijanje vrha konzole kod dozvoljenog opterećenja konzole

Dozvoljeno opterećenje konzole u kN bez težine čovjeka

Krivulja opterećenja s dužinom konzole u mm

Environmental Data

Pakiranje u potpunosti od recikliranog kartonada
Pakiranje bez plastikeda
CO2 otisak (GWP) od kolijevke do vrata0,4647 kg CO2e / 1 Komad
CO₂ Footprint (GWP)0,4647 kg CO₂e
Datum utvrđivanja CO2 vrijednosti2025-05-14T00:00:00.000+0200
Declared UnitKomad
Declared Unit Quantity1
EPD Verifiedda
Datum isteka EPD10.07.2029
Broj deklaracije EPDEPD-KTO-17.0
EPD standard / LCA standard (norme)DIN EN ISO 14025,EN 15804 + A2

Accessories

Pribor za montažu
Type
FRSB 6x12 F

Smallest selling unit: 100 Komada

Komada

Downloads

0 selected

Podatkovni list (1)
Katalozi i brošure (3)
Izjave (5)
Certifikati (1)
Upute i pomoći (4)
Slike proizvoda (2)
Preuzimanja 3D podataka (2)

Variants

Širina
AW 15 16 FT
Item no.
6420664
Širina
160
F u kN
1,5
Boja
cink
AW 15 21 FT
Item no.
6420680
Širina
210
F u kN
1,5
Boja
cink
AW 15 31 FT
Item no.
6420710
Širina
310
F u kN
1,5
Boja
cink
AW 15 41 FT
Item no.
6420745
Širina
410
F u kN
1,5
Boja
cink
